角式截止阀水介质流场仿真设计方案

角式截止阀作为管路系统中核心的截流调节部件，广泛应用于民用给排水、工业循环水系统、暖通空调管网、化工轻污流体输送等场景，其核心作用是通过阀瓣的升降动作改变流道通流面积，实现管路通断控制与流量精准调节，相比直通式截止阀，角式结构可直接适配垂直转向的管路布局，省去一个90度弯头的安装空间，有效降低管路沿程阻力与施工成本，在空间紧凑的设备配套管路中应用占比极高。

本次设计围绕水介质工况开展流场仿真验证，设计阶段首先锚定角式结构的流道转向特性，将进、出口流道轴线设置为90度垂直布局，阀瓣采用锥面密封结构，保证关闭状态下的密封可靠性，同时匹配阀杆的升降行程，确保全开状态下通流面积满足额定流量要求。设计过程中重点优化了阀腔内部的过渡圆角，避免直角结构造成的流道突变，减少介质在转向区域的涡流滞止区，降低局部阻力损失与阀腔冲蚀风险。

从安装边界来看，该阀采用法兰连接结构，进出口法兰的密封面尺寸、螺栓孔中心距严格匹配对应压力等级的管路标准，阀体的外部轮廓充分考虑安装操作空间，手轮操作区域预留足够的扳手活动余量，阀体底部设置排污螺塞接口，可在管路检修时排出阀腔内部的存水与杂质。

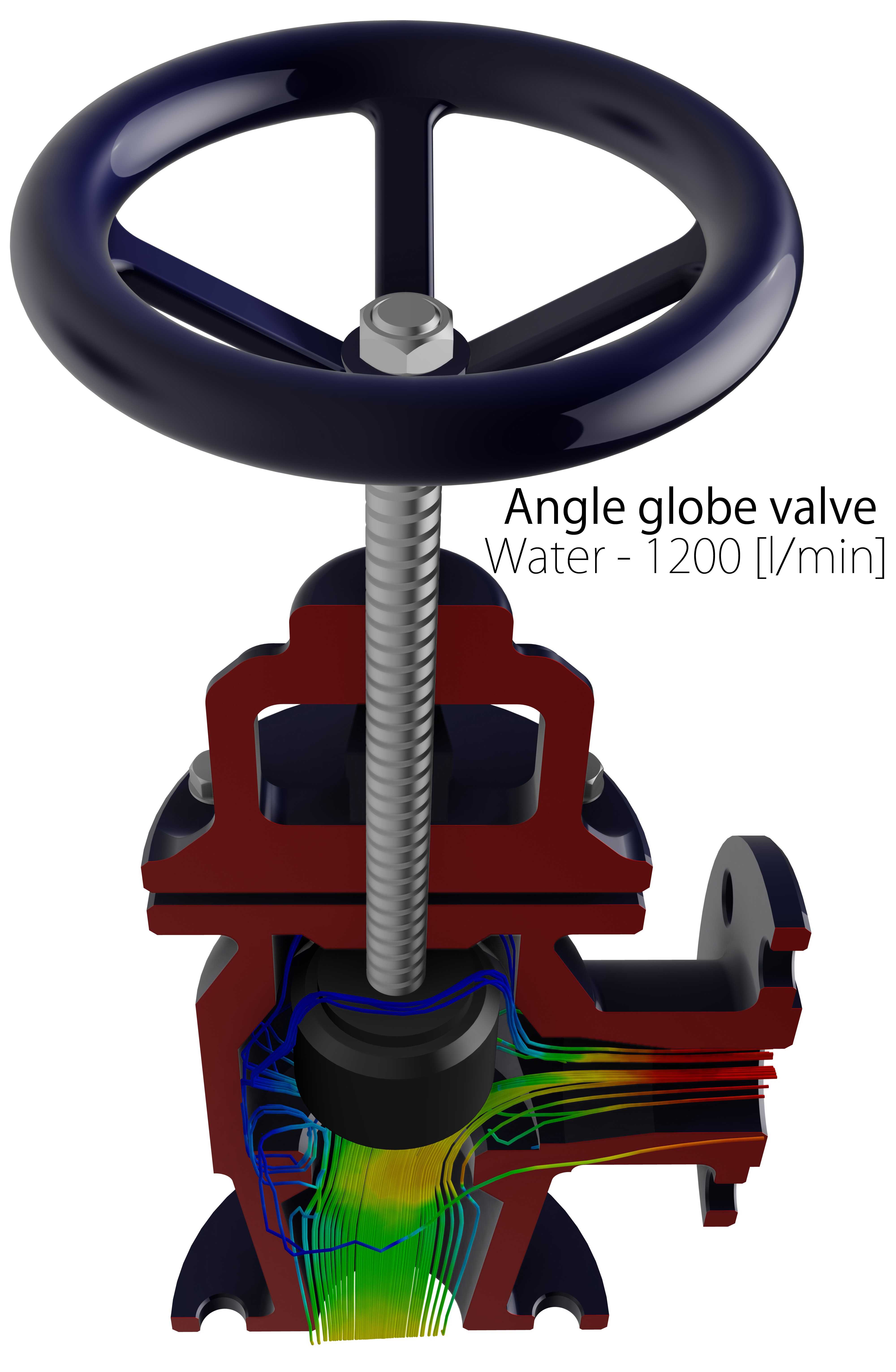

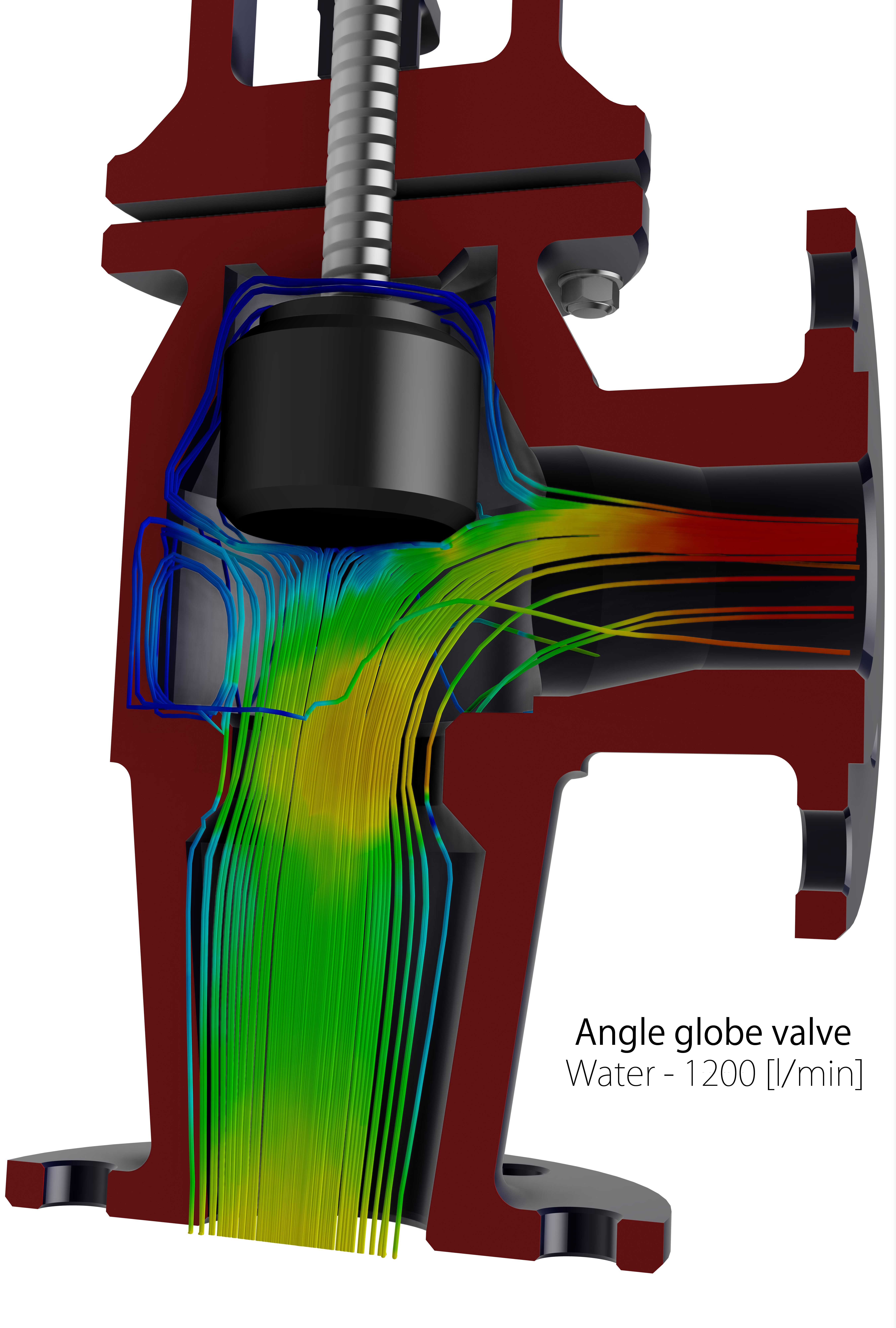

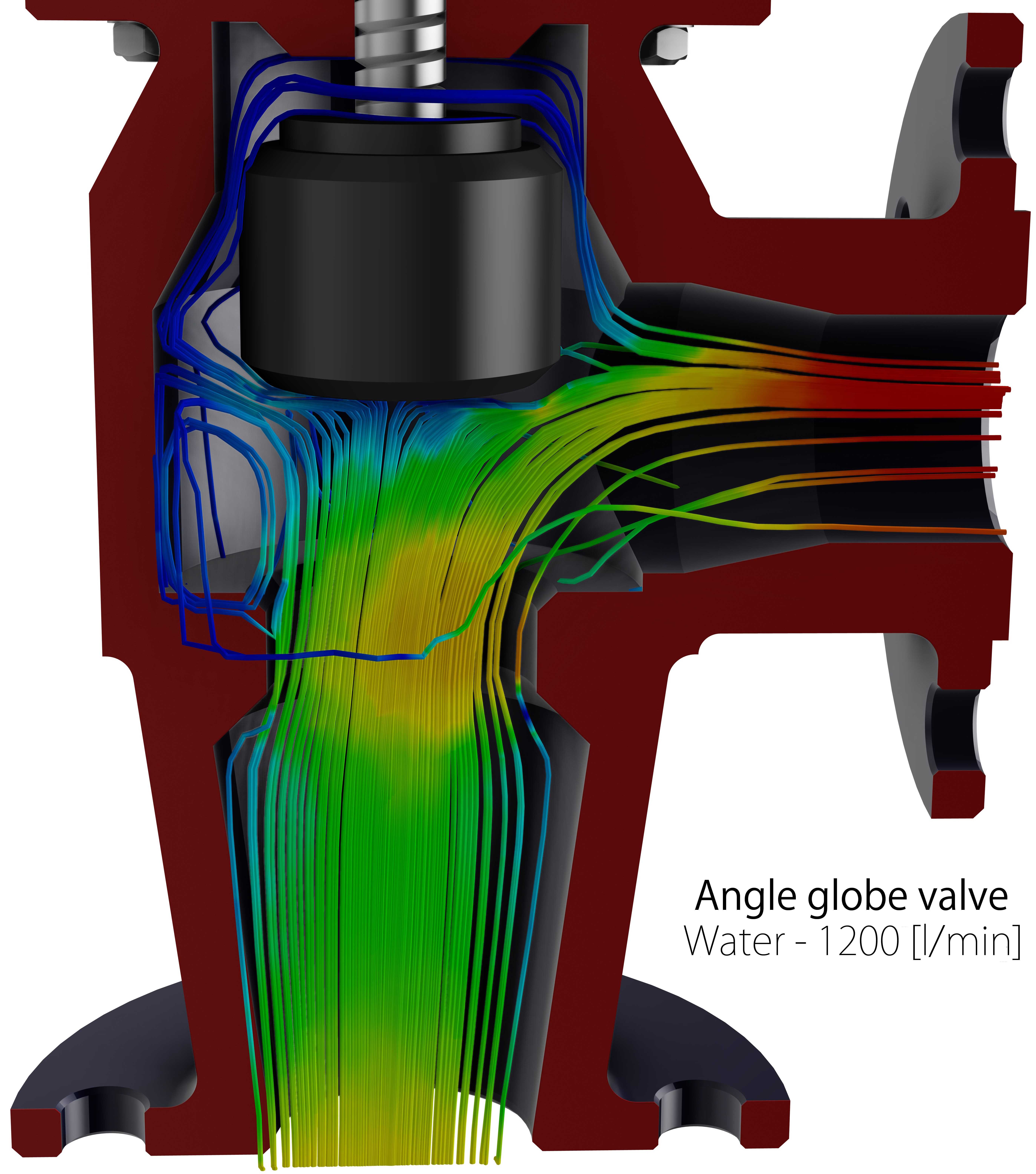

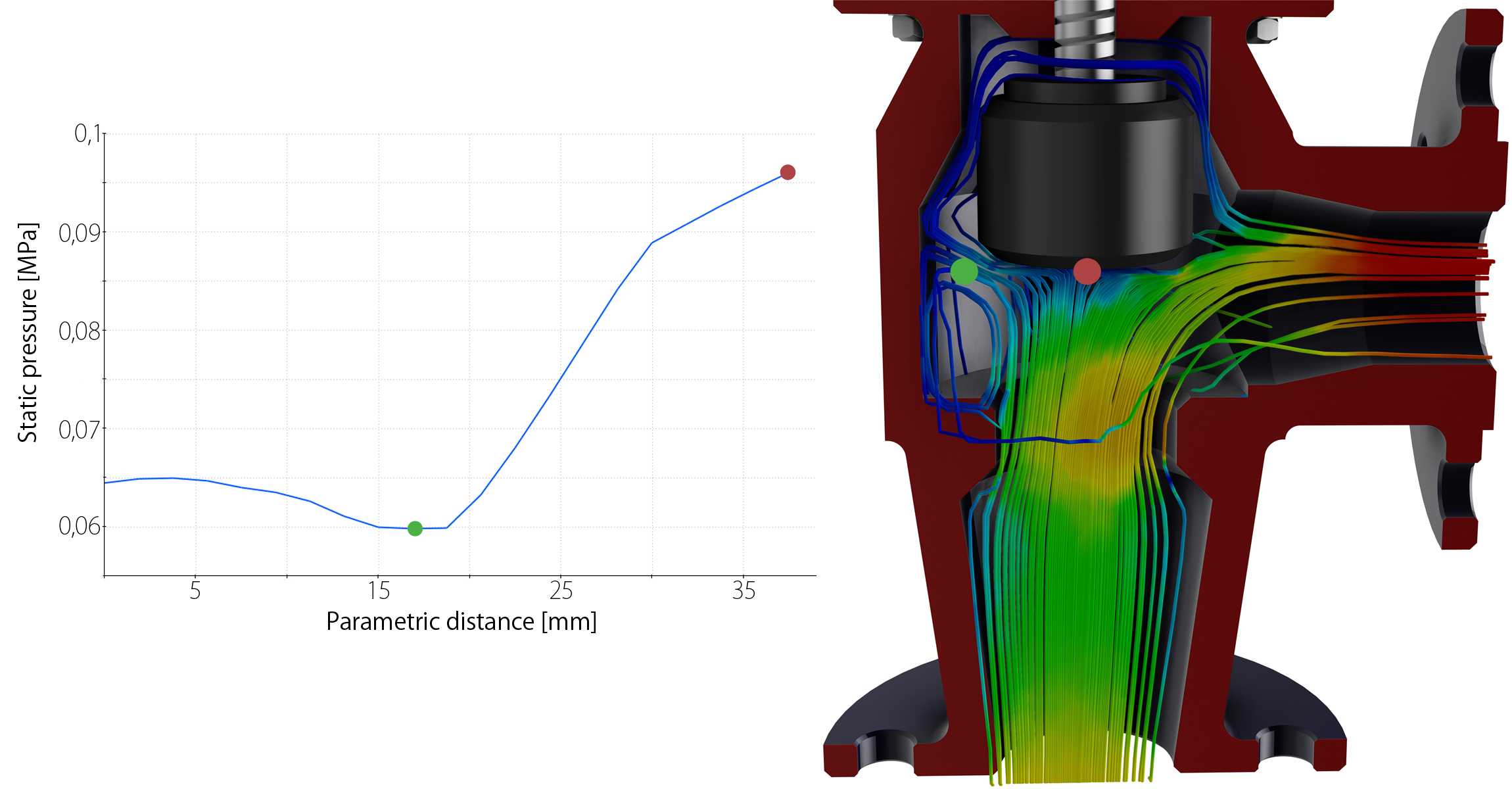

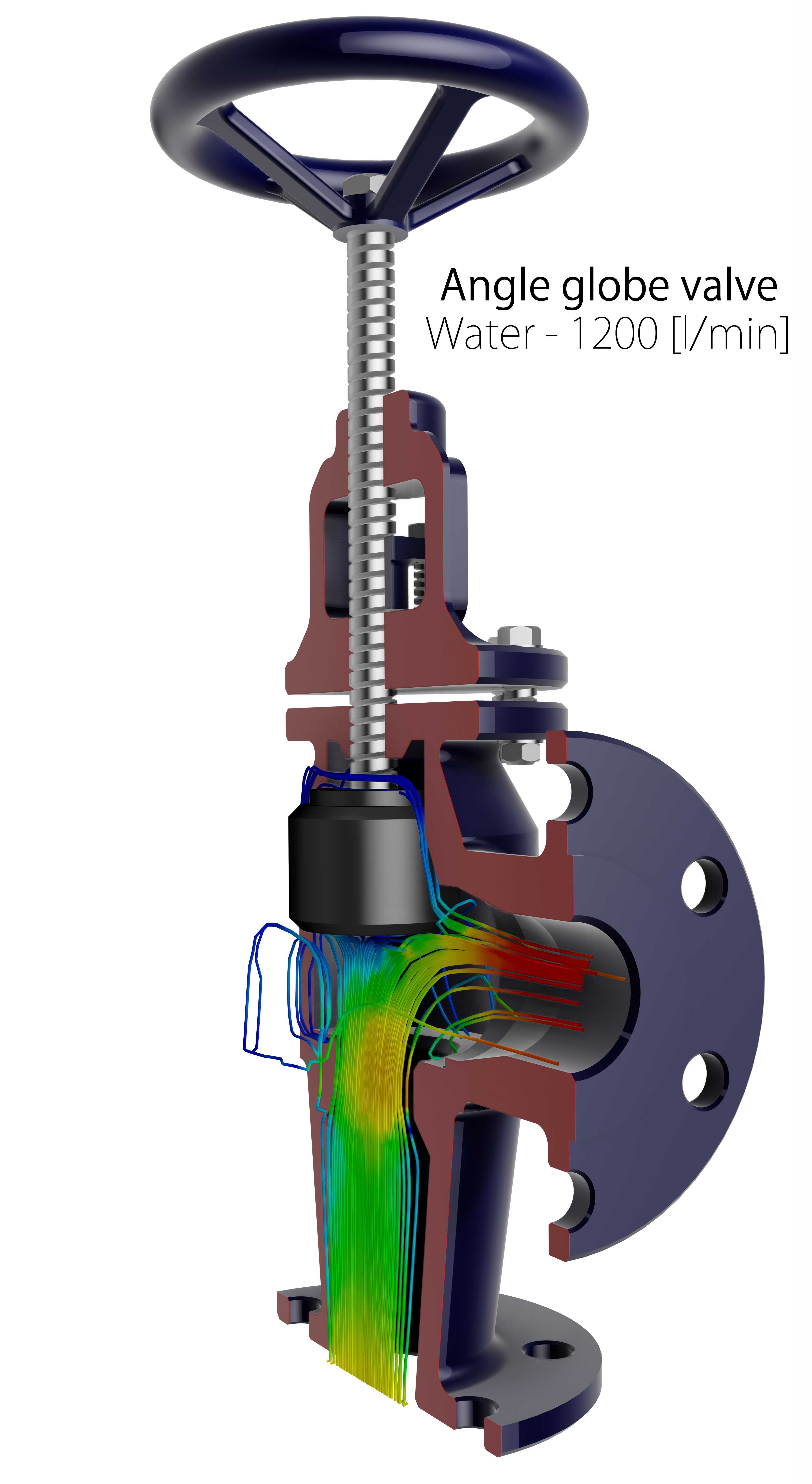

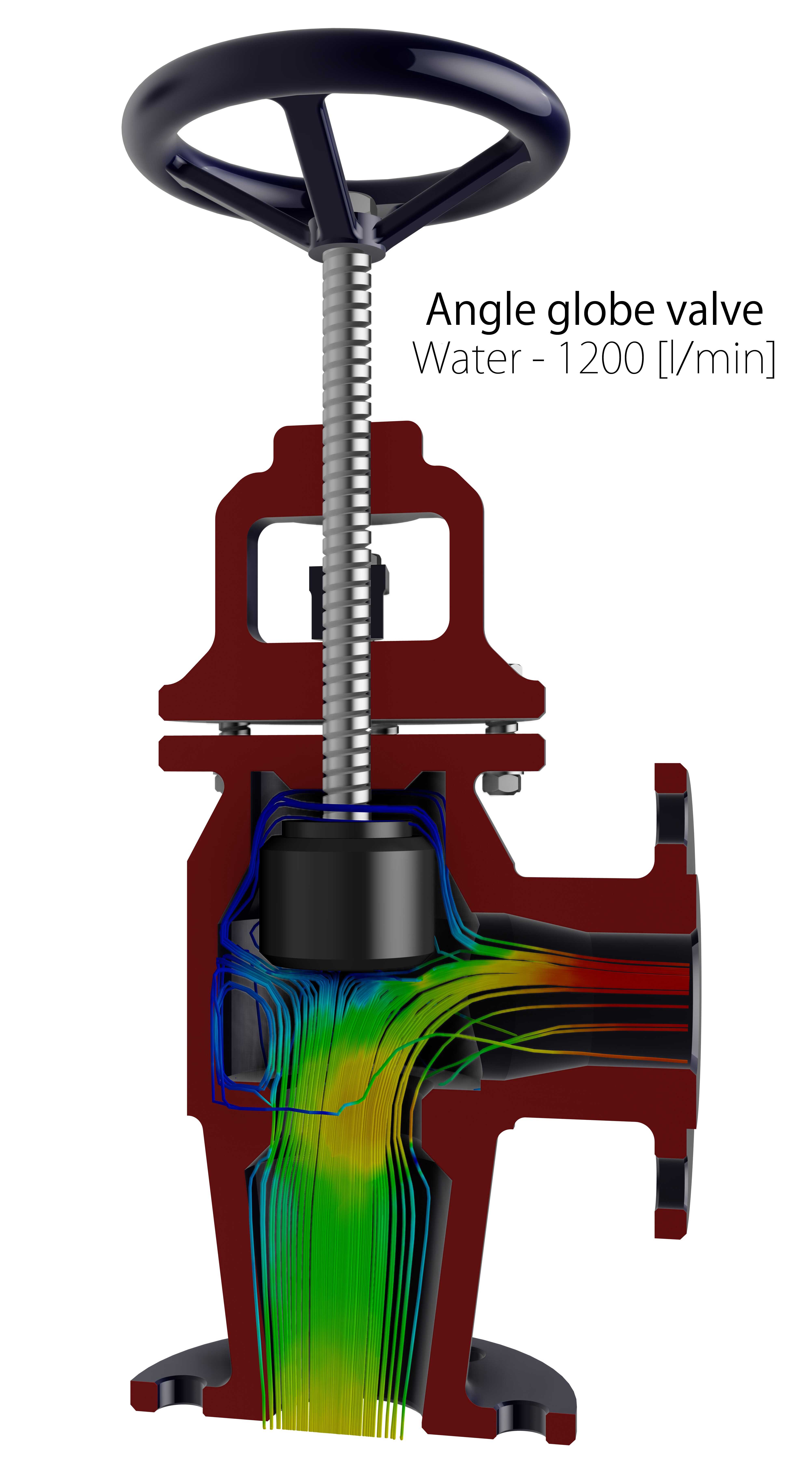

仿真过程中针对阀瓣不同开度下的流场分布开展计算，通过流线分布可以直观看到水介质从下侧进口进入阀腔后，沿阀瓣与阀座的间隙向侧方出口流动的完整路径，不同颜色的流线对应不同的流速区间，可清晰识别高速冲刷区域与低速涡流区，配套的压力分布曲线可直观呈现沿流道方向的压力变化规律，定位压力突变的核心位置，为阀瓣型线、阀腔结构的迭代优化提供量化数据支撑。通过仿真验证的结构方案，可有效降低阀门运行过程中的振动与噪声，减少高速水流对阀体内壁的冲蚀磨损，提升阀门在水介质工况下的运行稳定性与使用寿命，同时保证流量调节过程中的线性度，满足不同工况下的流量调节需求。
