ABS材质注塑成型模具结构设计

这款ABS注塑模具主要面向民用塑料制品、小型工业塑料配件的批量注塑生产场景，可适配常规卧式注塑机的安装工位，完成热塑性ABS原料的注射、保压、冷却、开模顶出全流程成型作业，能够稳定产出表面光洁度达标、尺寸精度符合装配要求的塑料制件，广泛适用于消费电子外壳、小型家电结构件、日用塑料配件等产品的生产环节，是注塑加工环节中直接决定制件成型质量的核心工艺装备。

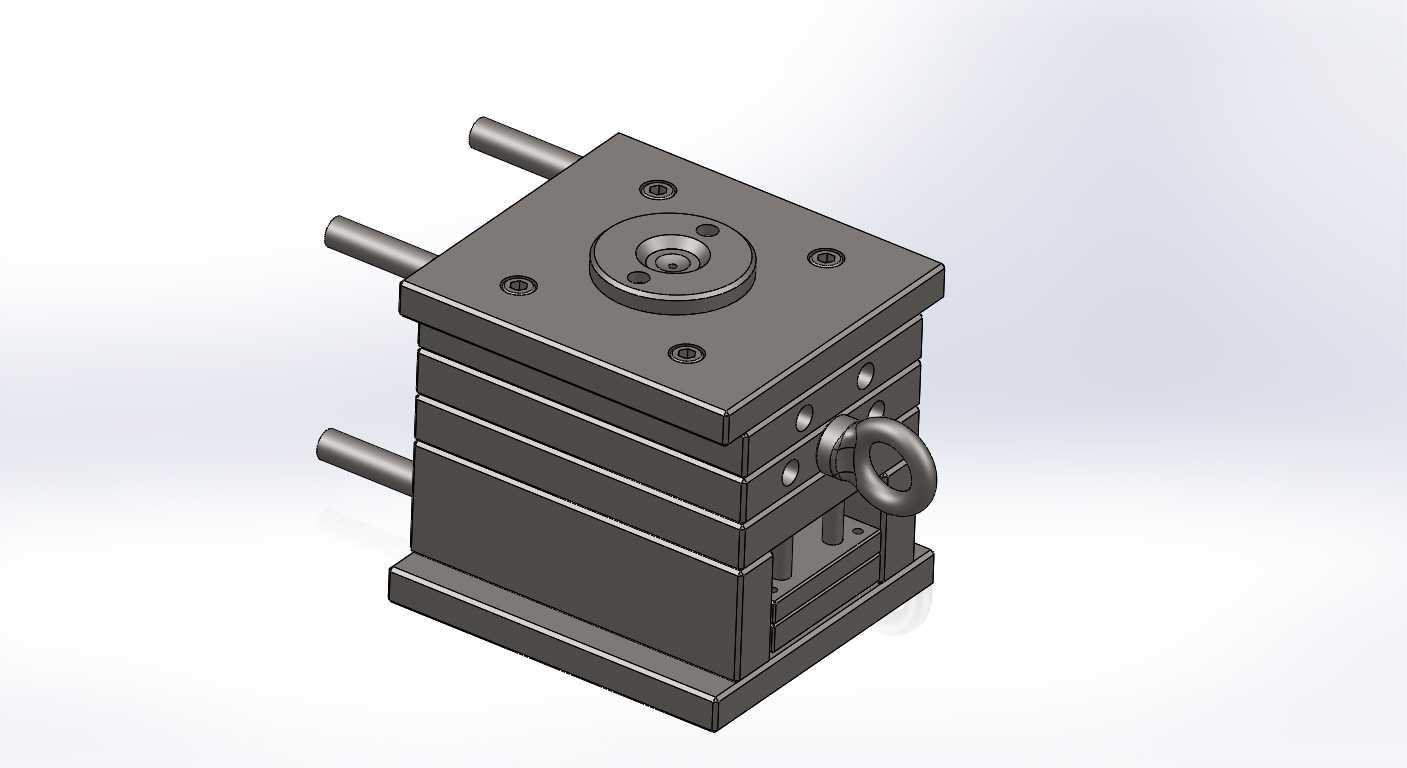

从功能特性来看，该模具采用标准两板模叠层结构设计，模架整体采用多层模板组合布局，自上而下依次设置定位环、浇口套、定模板、动模板、支承板、顶出机构固定板、动模座板，各模板之间通过精密导柱导套实现合模定位，定位精度可控制在0.02mm以内，避免合模错位导致的制件飞边、壁厚不均问题。模具侧面设置的吊环结构，可适配车间起重设备完成模具的吊装、转运与机台安装作业，降低人工搬运重型模架的安全风险；侧面伸出的导柱结构既承担合模导向功能，也可作为动定模开模行程的限位结构，保证开模行程满足制件顶出的空间需求。模具内部集成了循环冷却水道布局，可在注塑保压完成后快速带走型腔内的热量，缩短ABS原料的冷却固化周期，提升单批次生产的节拍效率；顶出机构采用均匀分布的顶针布局，可在开模后平稳将成型制件从动模型腔中推出，避免顶出力不均导致的制件变形、顶白缺陷。

在设计思路上，该模具针对ABS原料的熔融流动性、收缩率特性做了针对性优化，型腔表面抛光至镜面级别，保证成型后ABS制件的表面质感，无需额外做表面喷涂处理即可满足外观要求；浇注系统采用侧浇口进料设计，可在成型后快速去除浇口余料，减少后续修边工序的工作量。模架整体采用标准模架规格改制，所有模板的安装孔位、定位尺寸均符合行业通用注塑机的安装标准，无需额外加工适配板即可直接装夹在对应吨位的注塑机上，安装边界适配性强，可覆盖100-160吨锁模力的常规卧式注塑机使用需求。模具的整体外形方正，各边角做了倒角处理，避免安装调试过程中尖锐边角划伤操作人员，侧面的水路、油路接口均做了统一布局，方便生产现场快速对接冷却水管与液压管路，减少换模调试的准备时间。
