卧式弯针USB接口插座结构设计

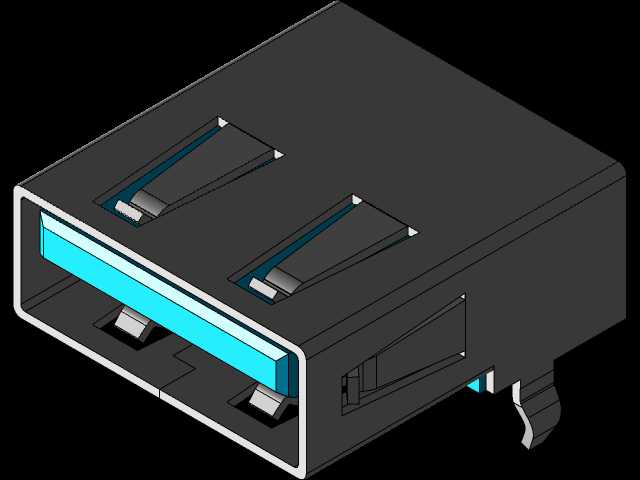

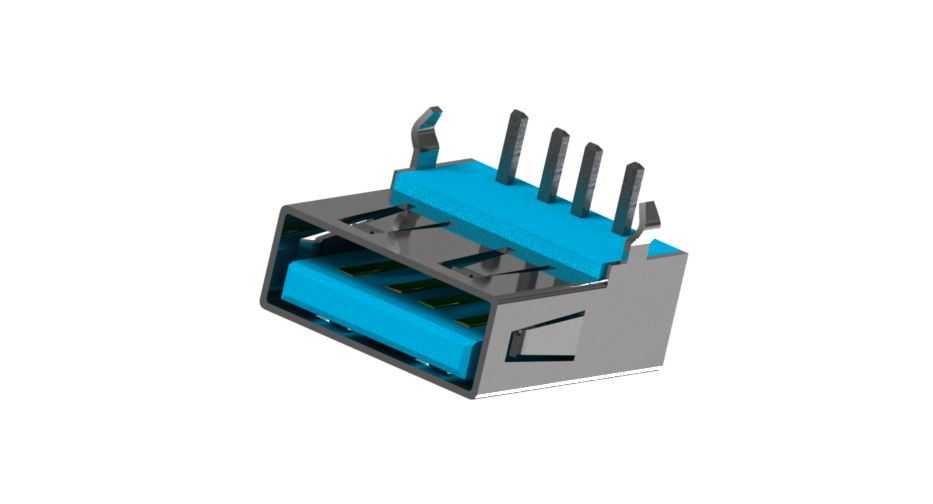

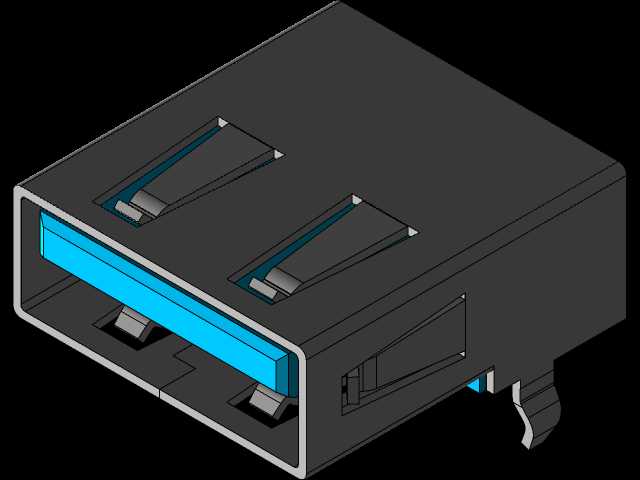

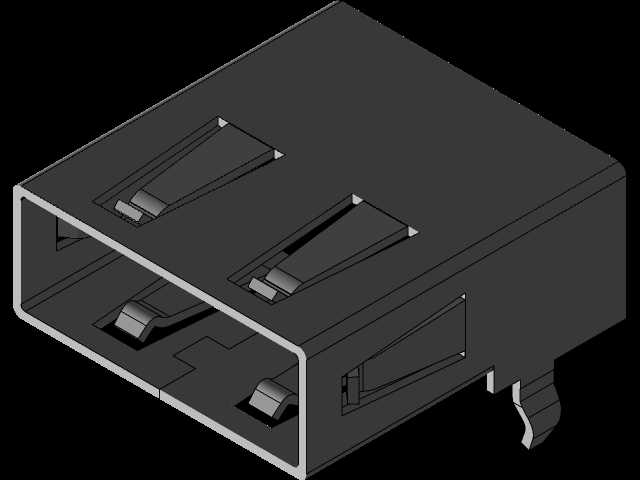

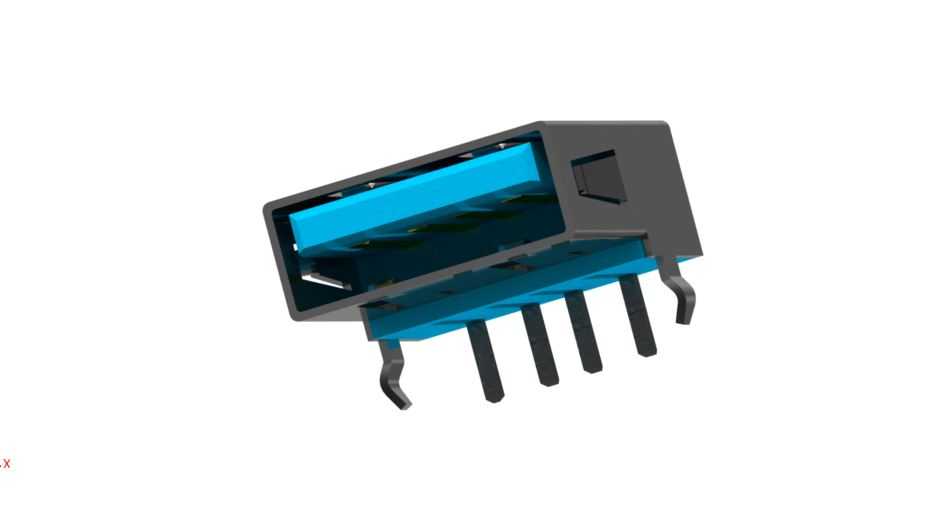

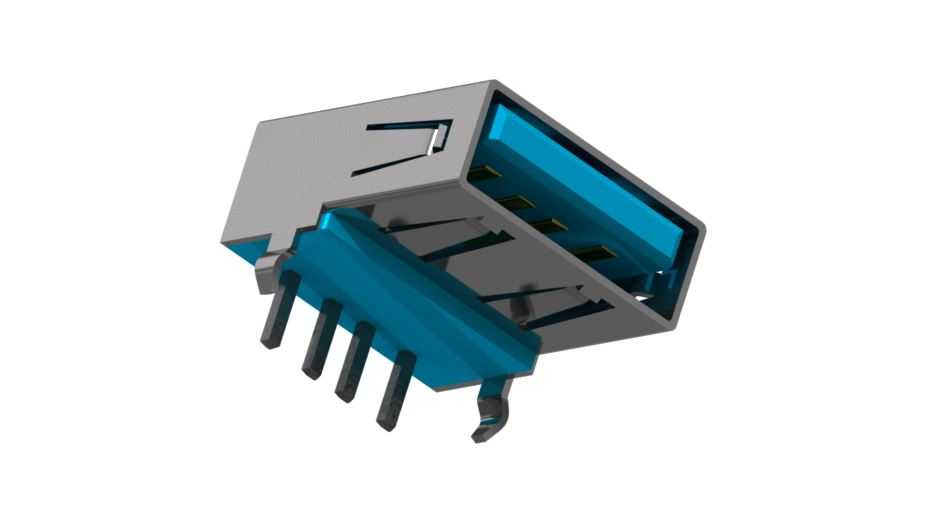

这款USB插座是电子设备内部实现数据传输与供电连接的核心接插部件，广泛应用于消费电子、工业控制板卡、智能终端设备、嵌入式开发模块等场景中，承担着设备与外部USB设备之间信号交互、电力传输的关键连接作用，是板端连接方案里应用覆盖率极高的基础电子配件。从实际使用场景来看，这类弯针卧式结构的USB插座，多用于设备内部PCB板采用水平布局、设备外壳接口开孔与板体平行的装配场景，相比直针结构能够大幅压缩板卡垂直方向的占用空间，适配轻薄化、紧凑化的设备内部装配需求，避免接插件突出板体过多挤占其他元器件的布局空间。在功能特性上，该插座采用标准USB接口的接触端子排布，内部蓝色胶芯结构对应高速传输规格的端子隔离设计，能够保证多组信号端子之间的绝缘隔离性能，减少信号传输过程中的串扰问题，金属外壳采用一体化折弯成型结构，既能够为插合过程提供足够的结构强度，避免多次插拔后外壳变形导致接口对位偏移，同时金属外壳的接地设计能够有效屏蔽外部电磁干扰，提升数据传输过程的稳定性。从设计思路来看，这款插座采用90度弯脚插装结构，插针按照标准间距排布，能够适配常规厚度的PCB板波峰焊工艺要求，插针末端的折弯角度经过精准计算，保证插装时引脚能够顺利穿过PCB对应的安装孔位，焊接后引脚与焊盘的接触面积充足，能够承受多次插拔带来的外力拉扯，避免出现焊盘脱落、引脚虚焊的问题。插座两侧的固定弯脚设计，在焊接后能够进一步强化插座与PCB板的连接强度，分散插拔过程中产生的侧向推力，将受力传导至更大面积的板体区域，避免长期使用后插座出现松动移位的问题。在外形尺寸与安装边界上，该插座的接口端外形完全符合通用USB Type-A接口的标准尺寸规范，能够与各类标准USB公头实现顺畅插拔，插合后的保持力符合行业通用标准，不会出现轻易松脱的情况；插座本体的高度、长度方向尺寸经过紧凑化设计，在板上安装后，本体周边预留的安全距离符合PCB布局的通用规范，不会和周边的电容、电阻等贴片元器件产生空间干涉，胶芯部分的突出长度适配设备外壳的接口开孔深度，装配后接口端面能够与外壳表面齐平，既不会出现内陷导致公头无法插到底的问题，也不会过度突出外壳影响外观平整度。
