便携式应急启动电源Micro Start XP-1结构设计

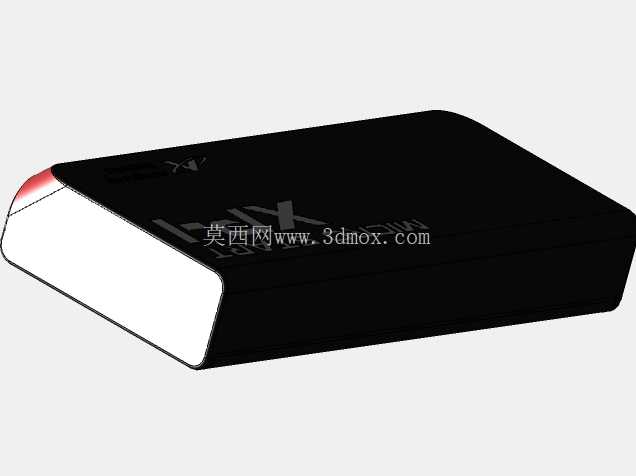

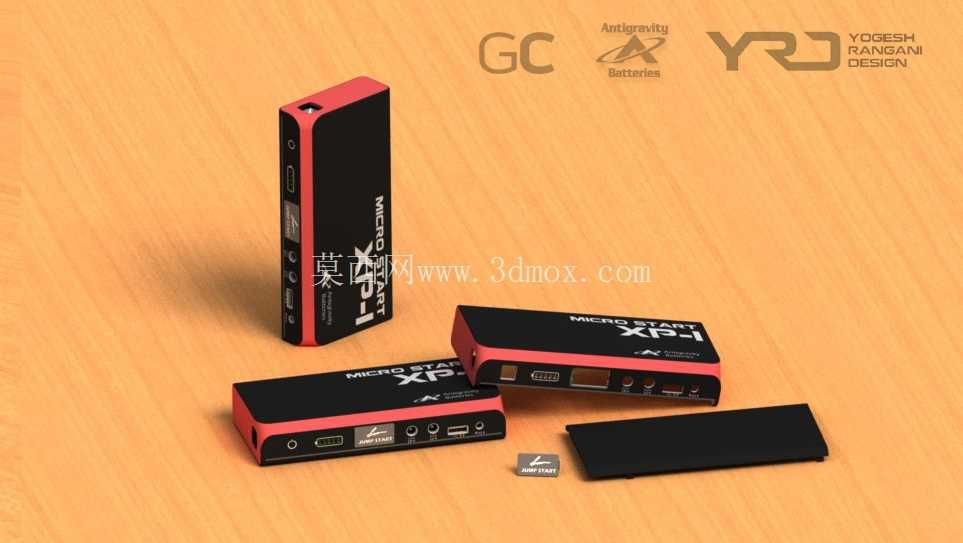

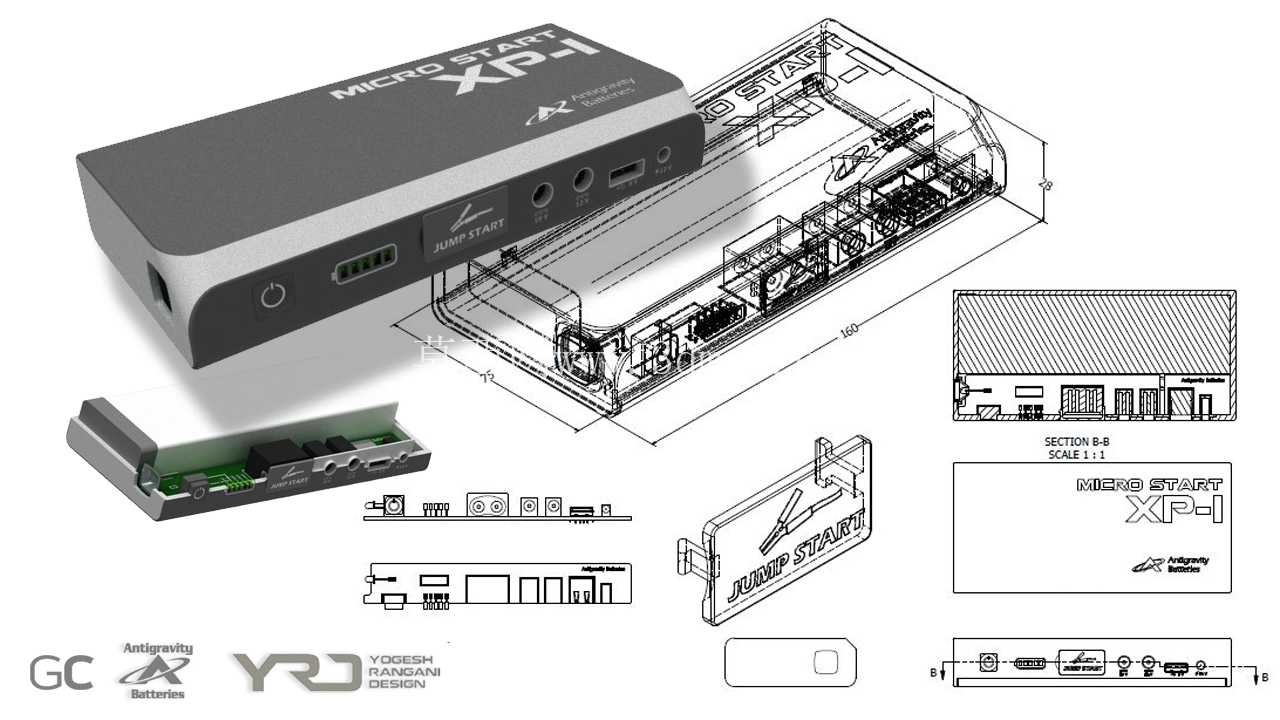

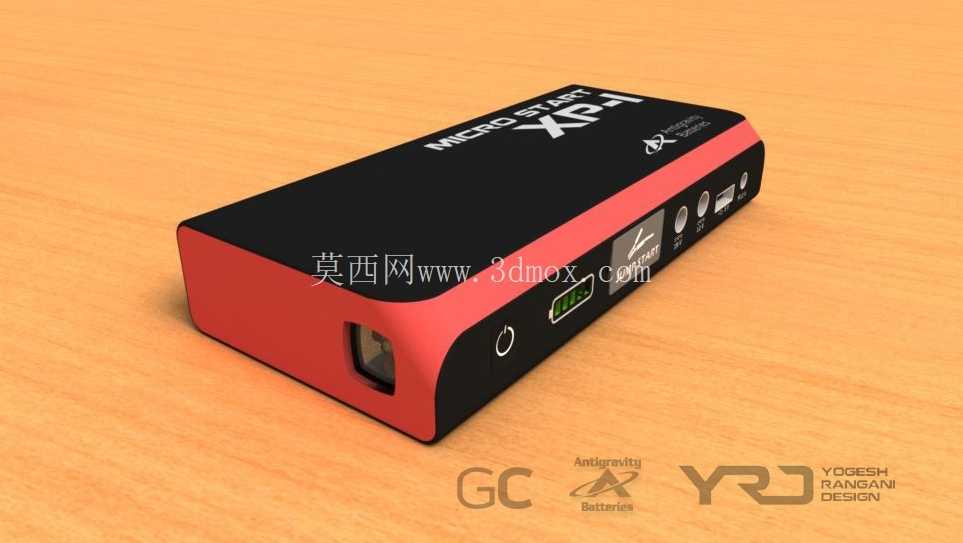

　　设计过程中优先匹配PCB板的安装边界，内部预留的电芯仓尺寸严格对应常规18650电芯组的排布空间，PCB安装位设置了定位柱与螺丝孔位，控制板与电芯仓之间设置隔离筋位，避免电芯晃动磕碰控制板元件，同时预留走线槽位，方便内部电源线、信号排线的规整排布，减少组装时的线材干涉问题。接口端集中布置在壳体的短边侧面，从结构布局来看，预留了大电流输出接口、USB充电接口、状态指示灯的开孔位置，接口开孔边缘做了凸台防护，避免外接插头插拔时的侧向力直接作用在PCB接口焊点上，提升接口的连接可靠性。壳体侧边预留了功能按键的开孔位置，按键采用内嵌式设计，按键表面与壳体外表面基本齐平，避免收纳过程中误触按键导致设备异常放电。这款便携式应急启动电源的结构设计，核心围绕户外应急、车载补能的实际使用场景展开，整体采用规整的矩形壳体构型，在满足内部电芯、PCB控制板排布空间的前提下，尽可能压缩整机外形尺寸，适配随身收纳、车载储物格放置的使用需求。从实际使用场景来看，这类设备主要面向车辆亏电应急启动、户外作业小功率设备临时供电两类核心需求，因此结构设计上首先要兼顾抗跌落、接口防护与握持便携性的平衡。壳体采用上下盖扣合的拼接结构，侧边做了窄边收腰处理，边缘做R角过渡，既避免直角磕碰带来的壳体开裂风险，也能提升单手握持时的贴合度，表面做磨砂纹理处理，减少户外使用时手汗、污渍带来的打滑问题。

　　考虑到这类设备经常在户外、车载环境下使用，壳体的壁厚设计兼顾了结构强度与整机重量控制，边角位置做了加厚处理，对应跌落测试时的高频受力点，壳体内部对应边角位置设置了缓冲筋位，跌落时可以分散冲击力，减少内部电芯、控制板受到的冲击载荷。上盖与下盖的扣合位置设置了一圈密封槽，可适配薄型密封胶条，满足基础的防泼溅需求，应对户外使用时的小雨、泼溅场景，避免液体从拼接缝隙进入壳体内部造成电路短路。设计过程中针对快速启动端口的布局做了多轮调整，由于实际量产版本的端口尺寸存在公差适配空间，当前结构预留了足够的端口调整余量，后续可根据实际选用的端口型号微调开孔位置与内部支撑结构，不需要大幅改动壳体整体构型。

　　电池仓的设计采用独立仓室结构，电芯组放入后可通过泡棉胶填充间隙，避免车辆行驶过程中的震动导致电芯移位，仓室边缘设置了过线缺口，方便电芯镍片与控制板的连接走线，同时在仓室对应位置预留了温度传感器的安装位，可实时监测电芯工作温度，配合控制板实现过温保护。从安装边界来看，整机的长宽高尺寸适配常规车载扶手箱、背包侧袋的收纳空间，壳体外表面没有突出的结构件，放置时不会与周边物品产生勾挂，底部设置了四个浅型防滑胶垫的安装位，平放时可以增加摩擦力，避免在车辆中控台、光滑工作台面滑动。壳体侧面预留了挂绳孔的安装位，可搭配腕带使用，户外移动作业时可以挂在手腕上，减少意外跌落的概率。

　　整体结构没有采用复杂的曲面造型，所有拔模角度统一设置为常规注塑拔模角度，不需要特殊的滑块抽芯结构，适配常规注塑加工工艺，能够有效降低壳体的开模成本与量产加工难度，拼接缝位置做了错位止口设计，既可以提升上下盖的装配定位精度，也能减少拼接缝的外露间隙，提升外观的整体性。内部的筋位布局同时兼顾了结构加强与装配导向的作用，PCB板装配时可以顺着筋位滑入安装位，不需要额外的定位治具就能快速对准螺丝孔，提升组装效率。针对大电流输出时的散热需求，壳体对应控制板功率元件的位置预留了细密的散热格栅开孔，开孔位置做了内凹设计，避免外界灰尘、水滴直接进入壳体内部，同时保证空气流通，带走功率元件工作时产生的热量，避免长时间大电流输出时壳体内温度过高。
