机加工工作台用手动平口夹持虎钳结构

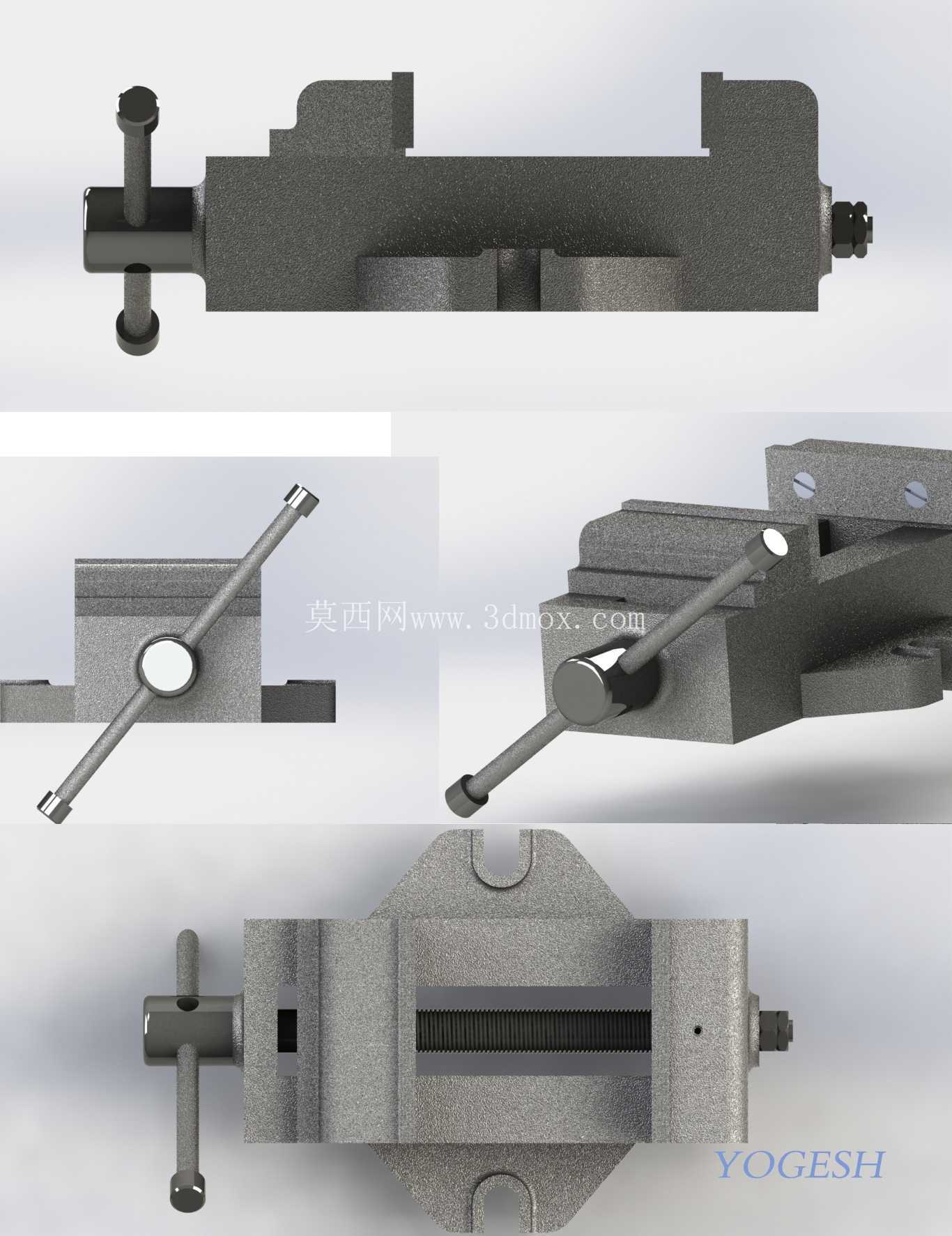

　　在常规金工实训、小型零件铣削、钻削工序以及钳工修配作业场景中，这类手动平口虎钳是工作台面最基础也最高频使用的夹持工装，区别于重型机用虎钳的大夹持力设计，这款结构更偏向轻量化实训、小零件精密装夹场景，整体采用分体式组件装配逻辑，拆解后可分为固定钳身、活动钳身、传动丝杆、T型导轨滑块、操作手柄、钳口垫块几个核心模块，各部件配合边界清晰，非常适合入门级结构设计从业者拆解练习装配约束、公差配合的建模逻辑。

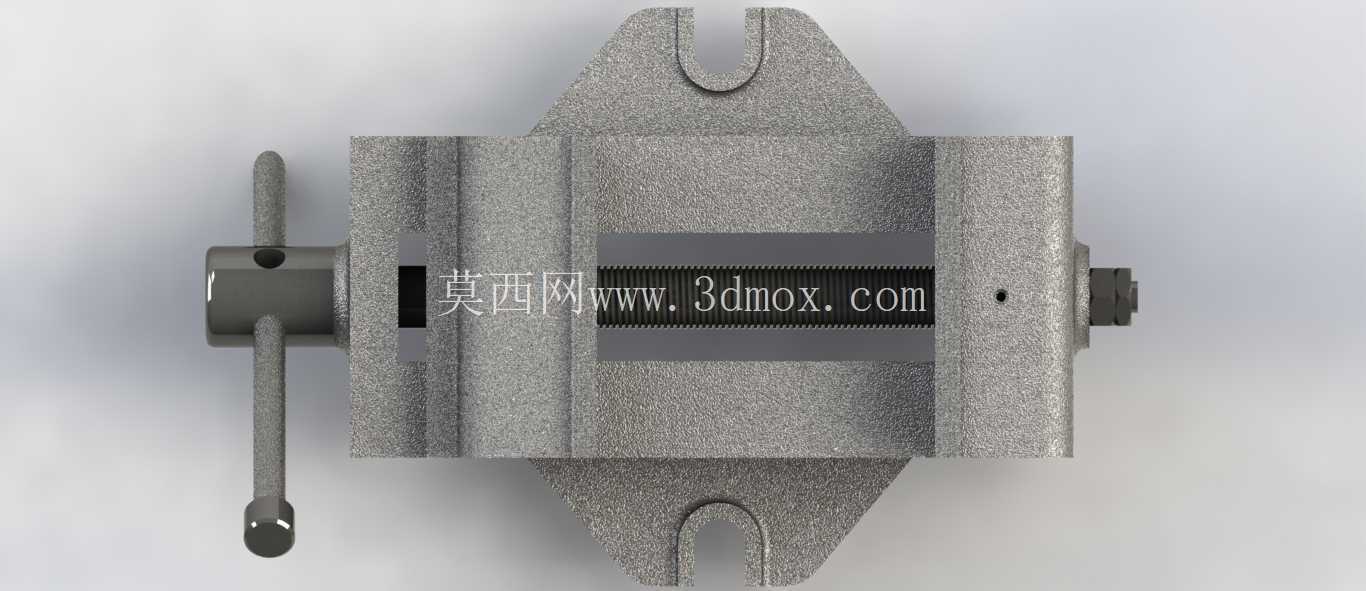

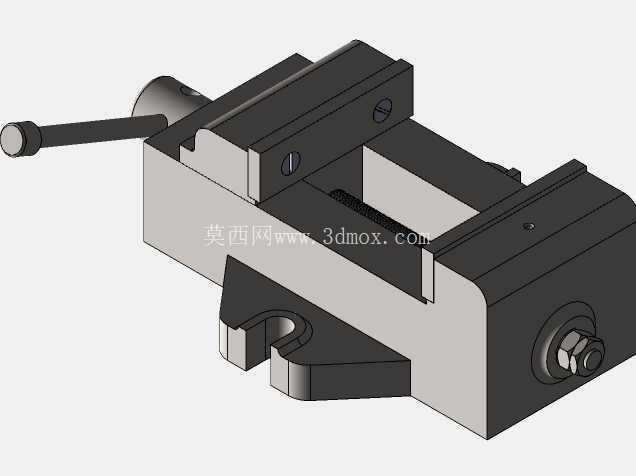

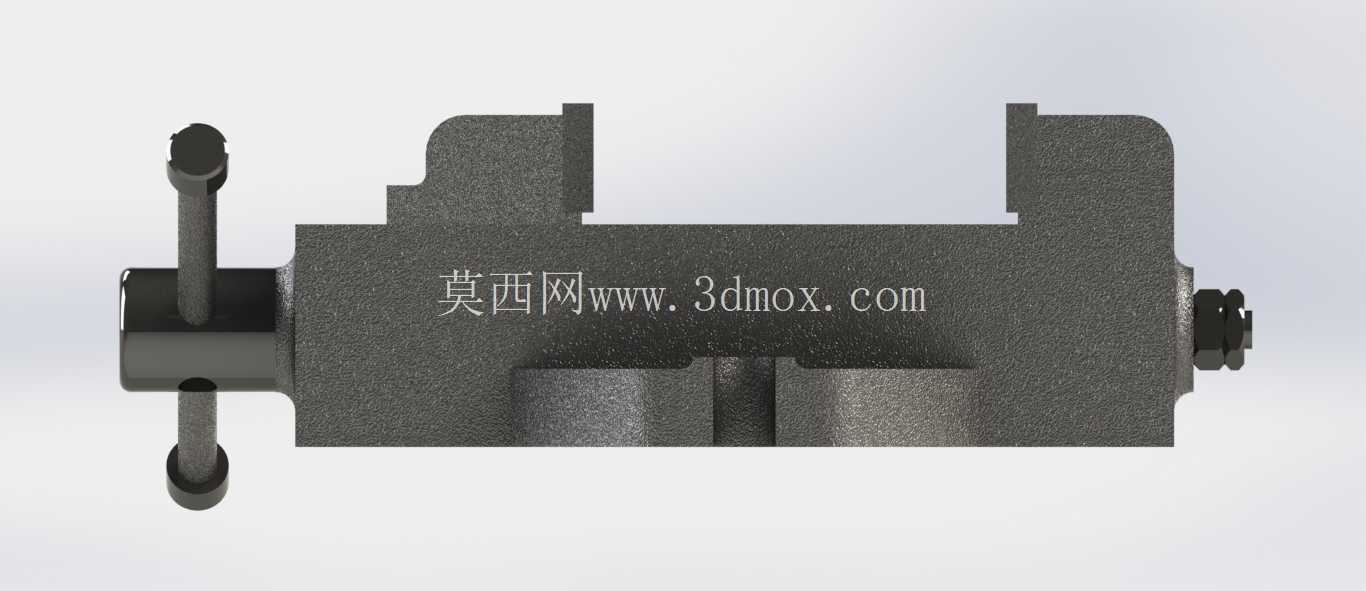

　　从实际安装适配性来看，该虎钳底部预留了标准工作台T型槽的安装沉孔位，可直接适配常规100mm到150mm槽距的钳工台、小型钻铣床、桌面级加工设备的台面安装要求，整体安装边界不占用过多工作台面空间，固定钳身与活动钳身的导轨配合面采用燕尾槽导向结构，相比平导轨结构，燕尾槽的导向精度更高，同时能承受夹持过程中产生的垂直方向颠覆力矩，避免夹紧工件时活动钳身上翘导致的装夹平面度误差。传动部分采用梯形丝杆传动，丝杆两端通过铜套与固定钳身连接，既保证了传动过程的顺滑度，也能在长期磨损后单独更换铜套降低维护成本，丝杆与活动钳身的连接采用开口螺母锁紧结构，可通过调整螺母锁紧间隙消除丝杆传动的回程间隙，保证夹持进给的精度一致性。

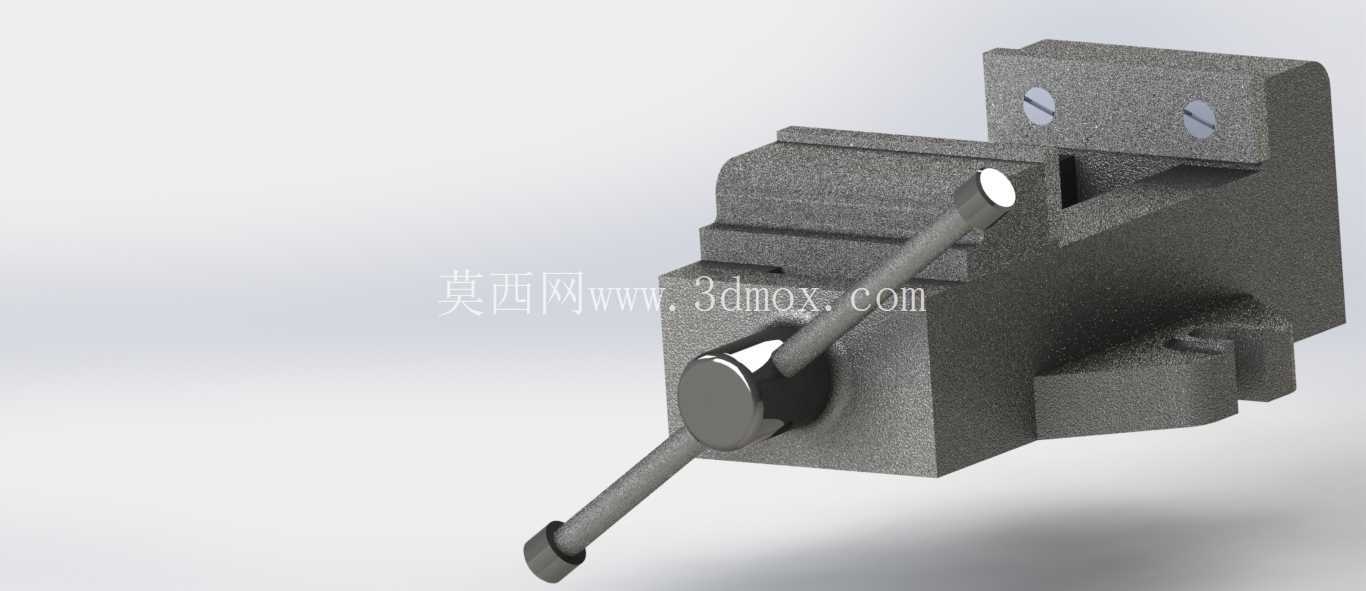

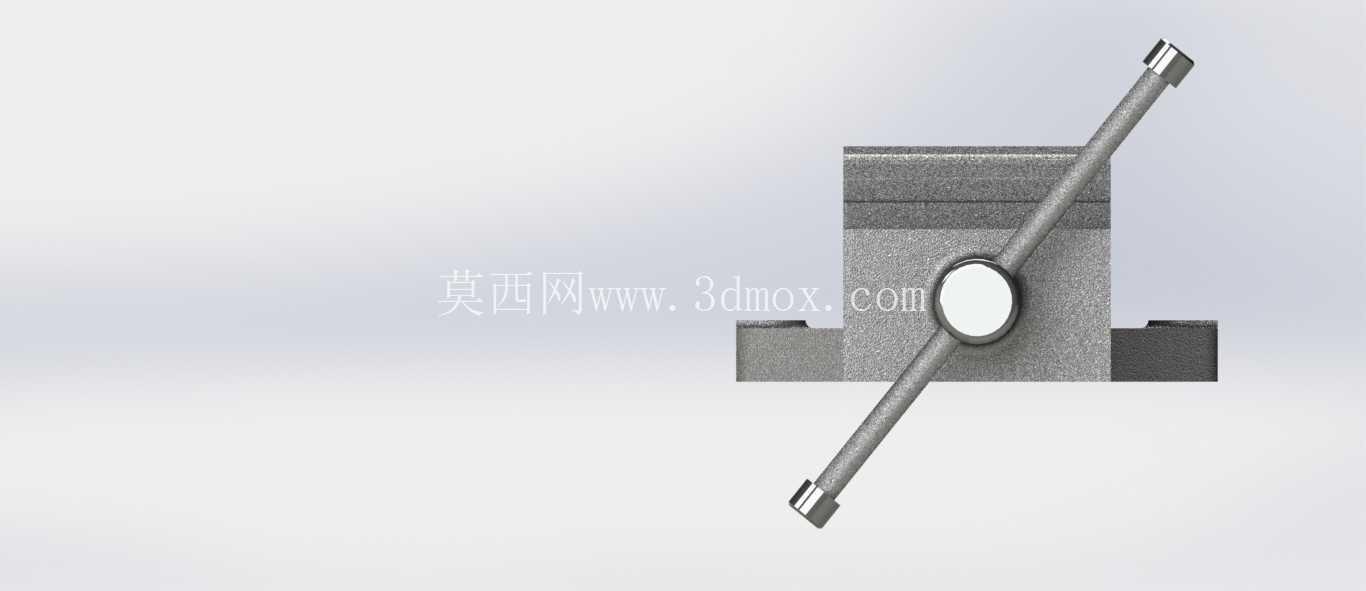

　　操作手柄采用穿杆式设计，不需要额外的快换结构，直接穿入丝杆端部的通孔即可操作，力臂长度经过匹配设计，单人手动操作即可产生足够的夹持力，满足铝件、塑料件、小型钢件的装夹需求，不会因为力臂过短导致夹紧力不足，也不会因为力臂过长造成丝杆过载变形。钳口部分预留了标准软钳口的安装螺孔，可根据加工零件的材质更换铜质、铝质或者尼龙材质的软钳口，避免装夹过程中夹伤零件已加工表面，固定钳身和活动钳身的基体采用铸铁材质的结构设计思路，建模时可通过壁厚均匀化处理避免铸造应力集中，导轨面的厚度比基体壁厚增加30%左右，保证长期使用过程中导轨面不会因为频繁摩擦出现过早磨损。从结构设计的练习角度来看，这款虎钳的各个子零件涵盖了轴类零件、盘类零件、槽类零件、螺纹传动、间隙配合、过盈配合等多种常见机械结构设计要素，每个零件的建模过程都可以对应到实际加工的工艺要求，比如丝杆的梯形螺纹建模需要匹配标准梯形螺纹的牙型参数，燕尾导轨的建模需要考虑配合面的拔模斜度与公差预留，钳身的沉孔、安装孔位置需要与标准工作台的安装尺寸对齐，避免出现安装干涉。

　　实际使用过程中，这类虎钳的夹持行程覆盖了小型零件的常规装夹范围，活动钳身的最大移动距离可以满足宽度150mm以内零件的装夹需求，钳口高度设计适配常规零件的装夹高度，不需要额外加高垫铁即可完成大部分小型零件的装夹找正，丝杆的尾部设置了限位结构，避免操作过程中活动钳身脱出导轨，造成零件掉落或者工装损坏。在建模练习过程中，可以先从单个零件的尺寸测绘入手，先完成固定钳身的基体建模，依次添加导轨结构、安装孔、丝杆安装位，再匹配活动钳身的导轨配合尺寸，保证两者的配合间隙在合理范围内，之后完成丝杆、螺母、手柄、钳口板等附属零件的建模，最后按照实际装配顺序完成整机装配，添加对应的配合约束，检查各运动部件的活动行程是否存在干涉，模拟夹紧过程中各部件的受力位置，验证结构强度是否满足使用要求。
