商用车悬架用多片式钢板弹簧结构设计

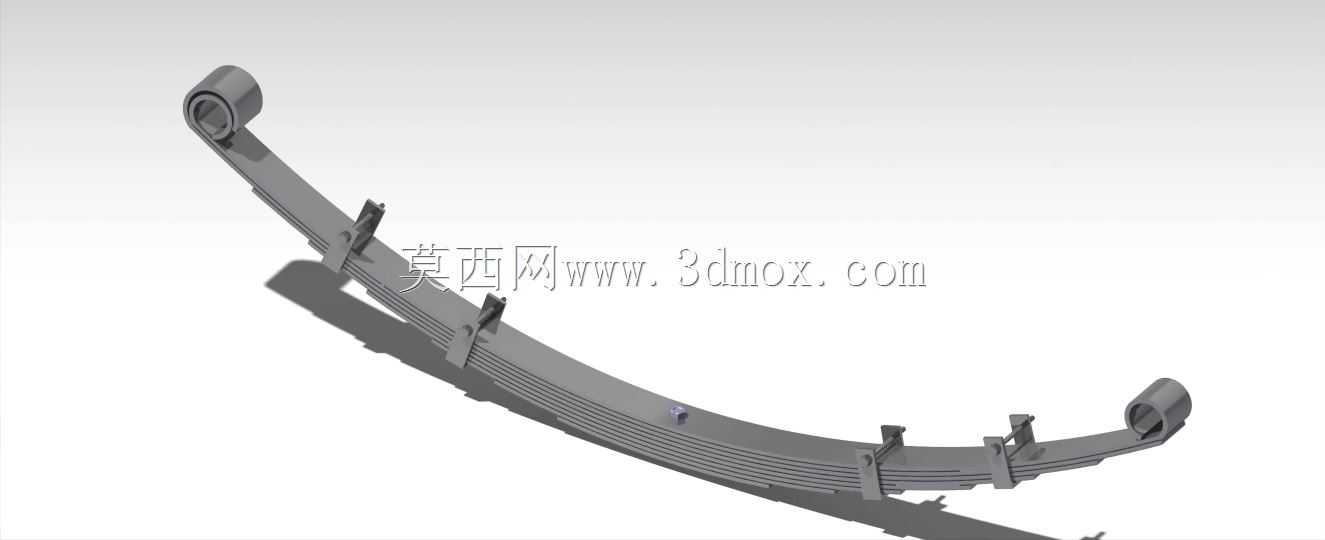

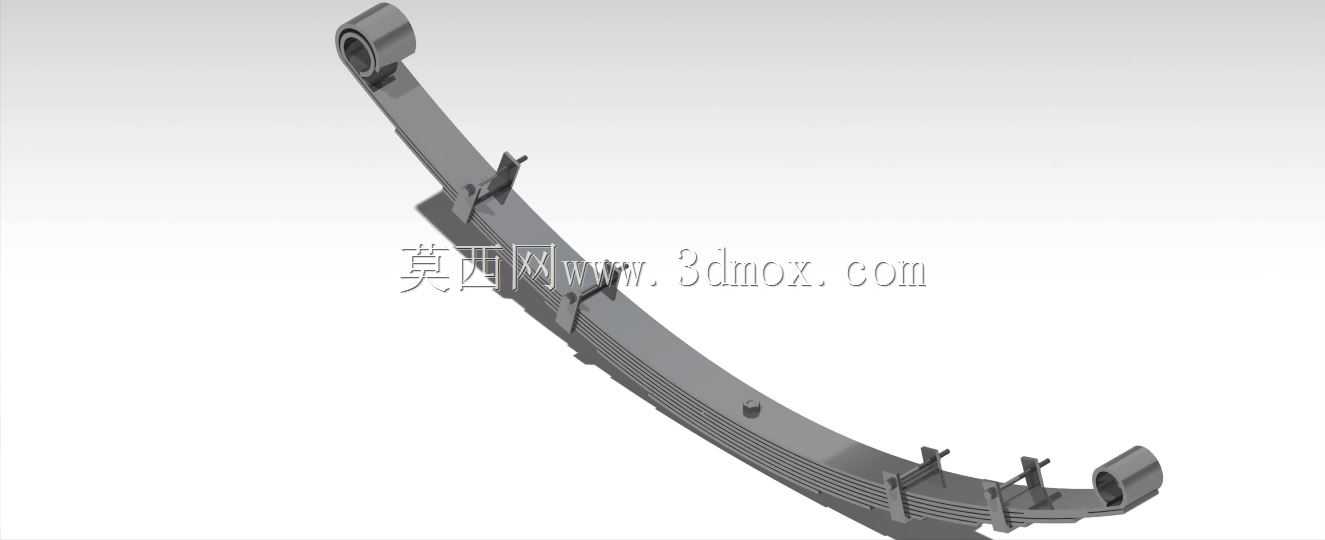

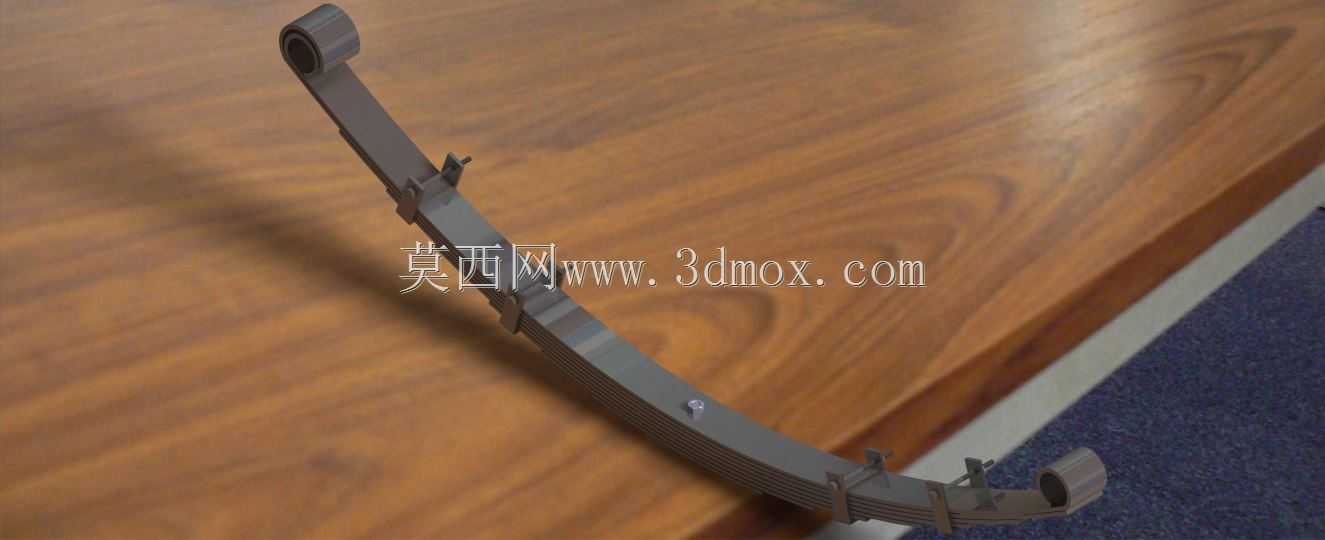

这款多片叠合式钢板弹簧，是商用车、载货车辆底盘悬架系统中的核心弹性承载部件，主要应用于轻卡、重卡、客车以及部分非道路工程作业车辆的前后悬架位置，承担着承载车身重量、缓冲路面冲击、传递各向作用力的核心作用，是载重车辆悬架结构中兼顾可靠性与成本优势的经典弹性元件。在实际车辆运行场景中，钢板弹簧会直接承接来自车轮的路面颠簸冲击，将路面传递的竖向跳动转化为板片之间的摩擦阻尼与弹性形变，既能够过滤路面细碎颠簸提升驾乘平顺性，也能在重载、过弯、紧急制动的工况下，提供足够的支撑刚度，避免车身出现过大的侧倾、俯仰位移，保障车辆行驶的姿态稳定。从功能特性来看，这款钢板弹簧采用不等长变曲率钢板叠合组装的结构形式，多片钢板通过中心螺栓定位、U型抱箍约束片间位移，两端分别设计卷耳结构用于连接车架与车桥，其中一端卷耳内置衬套预留铰接转动余量，可适配悬架跳动过程中的长度变化，避免结构出现卡滞。设计过程中，首先根据目标车型的额定轴荷、动载系数确定整体刚度曲线，通过调整各片钢板的长度、厚度、曲率半径，让板簧在空载状态下保持合理的预紧应力，避免单片钢板出现应力集中导致的早期断裂；同时在板片之间预留合理的接触间隙，兼顾形变过程中的片间摩擦阻尼效果与异响控制，叠合后的整体弧高匹配目标车型的悬架静挠度参数，保证车辆在额定载荷下的车身高度处于设计区间。从安装边界来看，这款板簧的两端卷耳同轴度控制在装配公差范围内，中心定位螺栓的位置匹配车桥安装座的定位孔尺寸，整体宽度适配车架纵梁的安装间距，卷耳内径匹配常用的悬架销轴尺寸，安装时无需额外修改结构即可适配对应吨位车型的悬架安装位；板簧整体的最大形变行程匹配悬架的跳动限位行程，在极限压缩工况下板片叠合后不会与车架、车桥的周边部件发生运动干涉，同时抱箍的位置设计避开了减震器、稳定杆等周边悬架部件的安装空间，可直接与吊耳、U型螺栓等配套配件完成组装。不同于单片式复合材料板簧，这种多片钢制钢板弹簧的结构冗余度更高，单片刻蚀、磨损后可单独更换，维修成本更低，更适合重载工况下的长期使用，能够适应非铺装路面、重载运输等复杂使用场景的强度要求。
