80mm规格薄型轴流散热风机结构设计

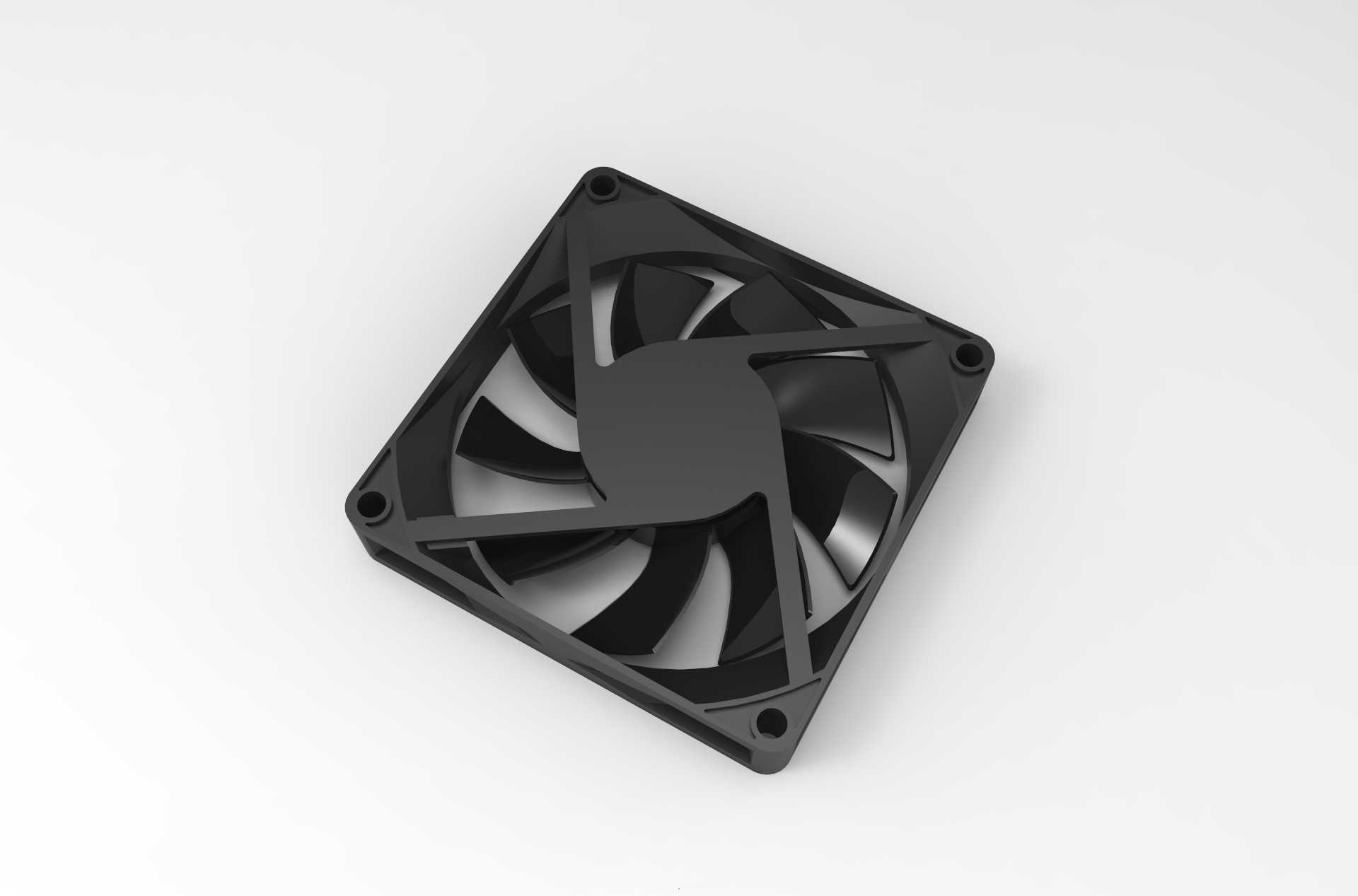

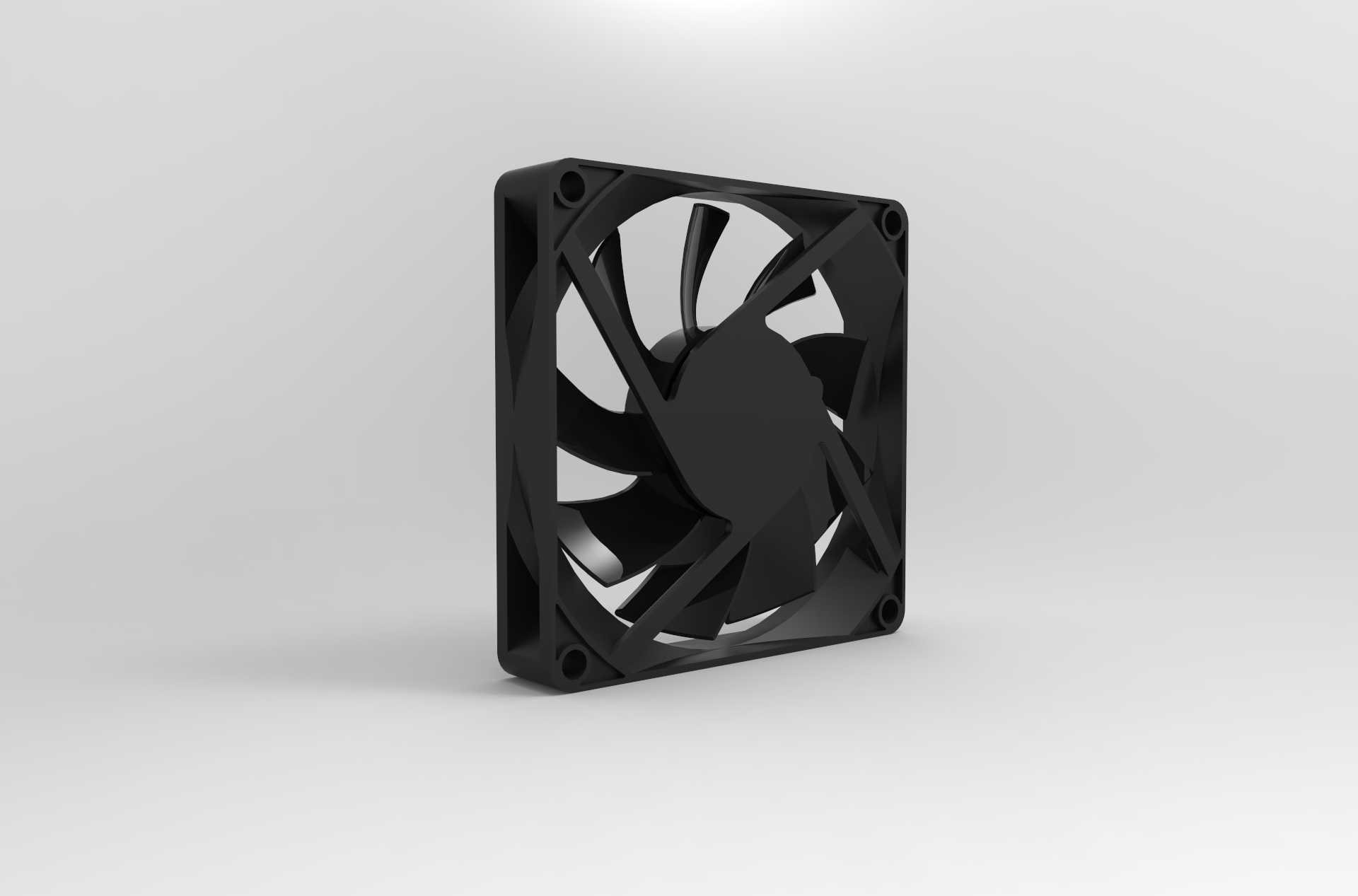

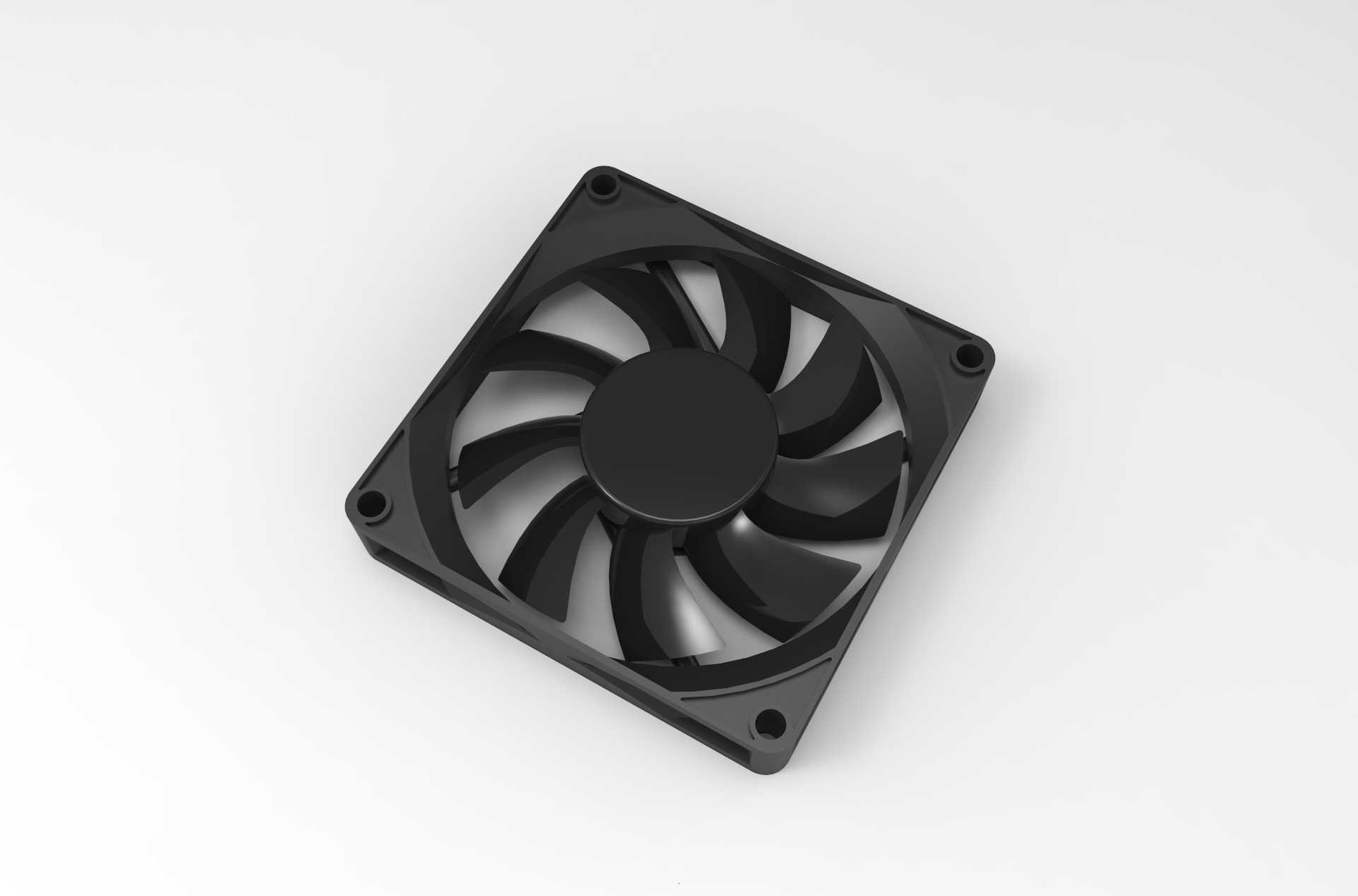

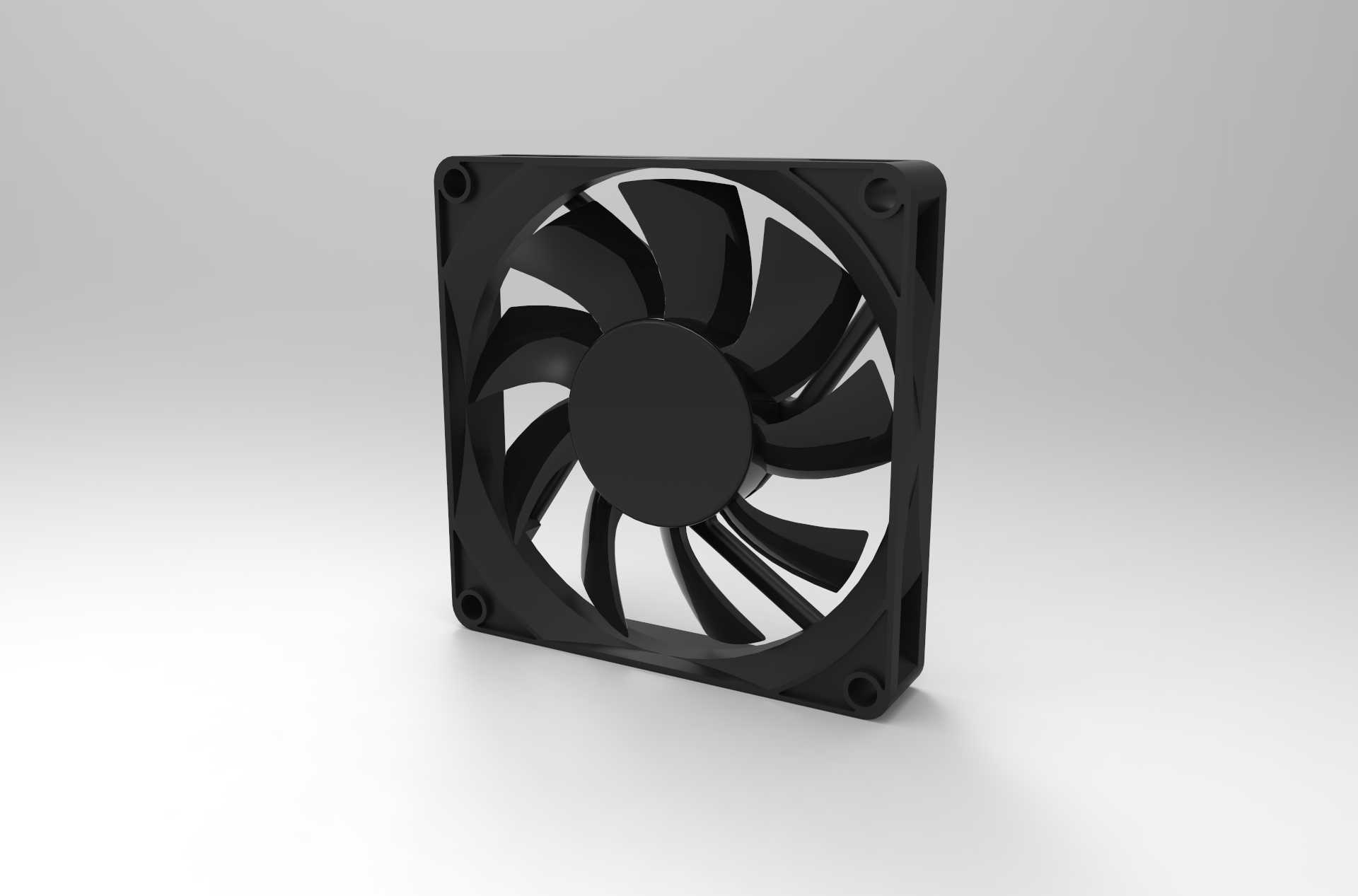

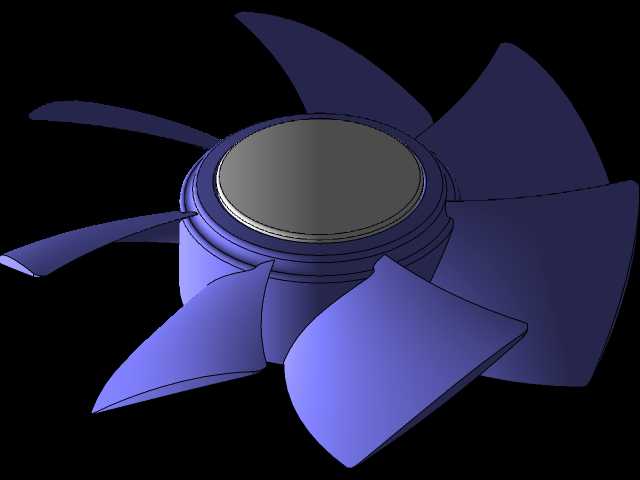

这款薄型轴流散热风机，是针对小空间电子设备风冷散热需求开发的结构设计，核心应用场景覆盖小尺寸台式电脑电源、紧凑型ITX机箱、低厚度工控设备、小型网络通讯终端、桌面级数码外设等对安装厚度有严格限制的散热场景，能够在局促的内部空间中构建稳定的定向空气流通路径，带走电子元器件工作产生的积热，避免设备因长期高温出现性能降频、元器件老化加速、运行稳定性下降等问题。在实际使用过程中，这类风机主要承担定向导流散热的功能，通过扇叶的高速旋转，在风机进出风两侧形成稳定的气压差，驱动空气沿轴向持续流动，将设备内部的热空气直接导出至外部环境，同时引入外部温度较低的空气形成循环，相比同尺寸的厚型风机，它能够适配更多内部空间紧张的设备安装需求，不会因为自身厚度占用过多的内部走线或元器件布局空间。从产品功能特性来看，这款风机采用七叶大倾角曲面扇叶设计，扇叶的曲面弧度经过反复调整，能够在较低的运行转速下实现足够的通风量，同时有效降低扇叶切割空气产生的紊流噪音，避免运行过程中产生尖锐的风噪影响使用体验；风机外框采用一体化方形注塑结构，四个角位置预留了标准的安装固定孔位，安装时可以通过螺丝或者减震胶钉直接固定在设备的通风位，外框的边缘做了细微的倒角处理，既能够避免安装时划伤操作人员，也能减少空气流经框体边缘时产生的风阻。在设计思路上，这款风机的结构完全围绕小空间适配的核心需求展开，整体厚度控制在15mm，外框长宽均为80mm，完全匹配行业通用的80mm风扇安装孔位标准，能够直接替换同规格的现有风机产品，不需要对设备的原有安装结构做任何修改；扇叶与中心轮毂的连接位置做了平滑过渡处理，既能够保证扇叶与轮毂连接的结构强度，避免长期高速旋转出现扇叶形变断裂的问题，也能够减少轮毂位置的空气乱流，提升整体的送风效率；外框的内侧壁与扇叶边缘预留了极小的均匀间隙，既能够避免扇叶旋转过程中与框体产生摩擦异响，也能够减少间隙处的空气回流，避免风压损失。从安装边界来看，这款风机的安装孔中心距完全遵循80mm规格风扇的通用标准，安装时只需要在设备对应位置预留80*80mm的平面安装区域，以及15mm的轴向纵深空间即可完成装配，进出风方向不需要额外预留过多的避让空间，即使紧贴散热鳍片或者防尘网安装，也能够保证足够的通风效率，非常适合空间紧凑的电子设备散热改造或者全新产品的散热结构设计使用。
