多圈精密可调电位计电子元件结构

项目分类:3D模型 发布时间:2021-05-20 ID:182043
  • 多圈精密可调电位计电子元件结构
  • 多圈精密可调电位计电子元件结构
  • 多圈精密可调电位计电子元件结构

这款精密可调电位计是电子电路领域常用的阻值调节元件,广泛应用在工业控制板卡、测试测量仪器、音频调控设备、电源调压模块等场景中,承担信号校准、参数微调、音量调节、电压分压等核心功能,是需要精准调整电路参数的电子设备中不可或缺的基础配件。在实际工业应用场景里,这类电位计常被布置在设备内部控制电路板上,用于设备出厂前的参数校准,或是设备运维过程中的工况微调,无需更换固定阻值电阻即可实现电路参数的精准匹配,大幅降低电路调试与后期维护的成本。

从功能特性来看,这款电位计属于多圈精密调节类型,相比单圈电位计拥有更宽的调节行程,能够实现更小的阻值调节步进,调节精度更高,阻值稳定性更强,在长时间工作环境下阻值漂移量极小,能够适应工业场景中复杂的温湿度变化与振动工况,保证电路参数的长期稳定。元件顶部设计有十字调节槽,可通过小号一字或十字螺丝刀进行阻值调节,调节过程阻尼感均匀,能够清晰感知调节幅度,避免调节过量导致的参数偏差。

在产品设计思路上,这款电位计采用了全封闭塑壳结构,外壳选用高强度绝缘工程塑料,既能够实现内部电阻体与调节结构的物理防护,避免灰尘、潮气侵入内部导致接触不良,也能提供良好的电气绝缘性能,防止元件引脚与周边电路发生意外短路。内部电阻体采用精密合成碳膜工艺,配合金属调节电刷,保证电刷在电阻体上滑动时接触可靠,无跳变、接触不良等问题,调节过程顺滑无卡顿。引脚采用直插式设计,适配标准通孔焊接工艺,能够牢固焊接在印制电路板上,引脚间距符合通用电子元件安装规范,可直接适配标准PCB封装,无需额外定制安装孔位。

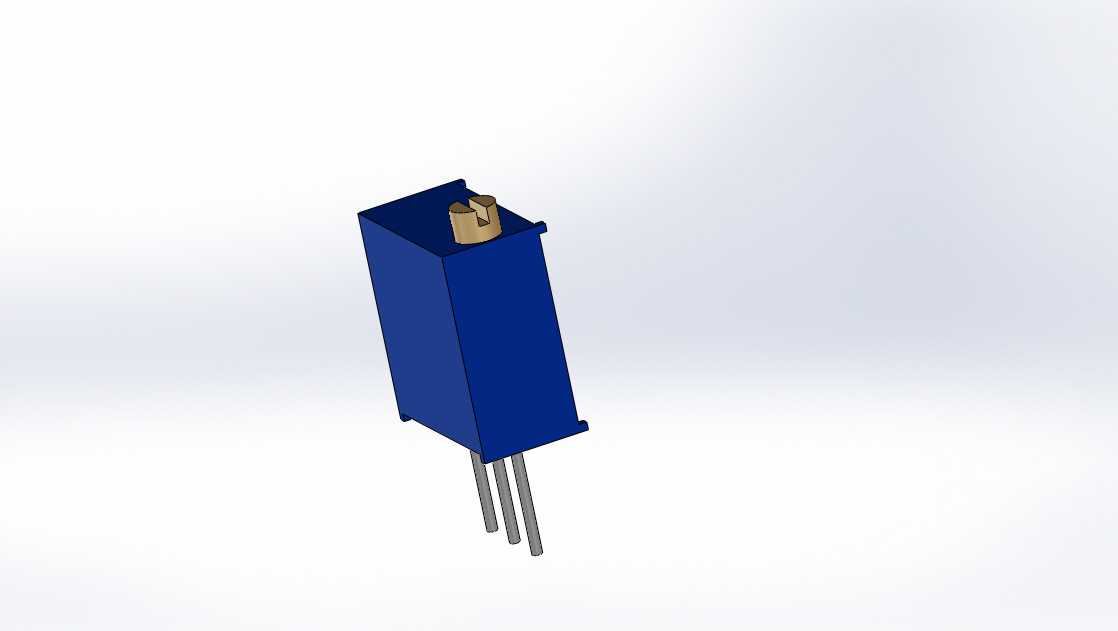

从外形尺寸与安装边界来看,这款电位计主体为长方体塑壳结构,整体体积小巧,不会占用过多电路板安装空间,三个直插引脚长度适配常规厚度的印制电路板,焊接后引脚露出长度适中,既保证焊接牢固度,也不会因引脚过长导致与周边元件发生干涉。元件顶部的调节槽高度与外壳顶面齐平,既方便螺丝刀伸入调节,也不会因突出过高影响设备内部的结构布局,在紧凑的设备内部空间中也能顺利完成安装与调节操作。安装时仅需在PCB上对应位置开设三个适配引脚直径的通孔,将元件引脚插入通孔后进行波峰焊或手工焊接即可完成固定,安装流程简单便捷,固定强度可靠,能够承受常规的振动与冲击工况,不会出现引脚松脱、元件移位等问题。
