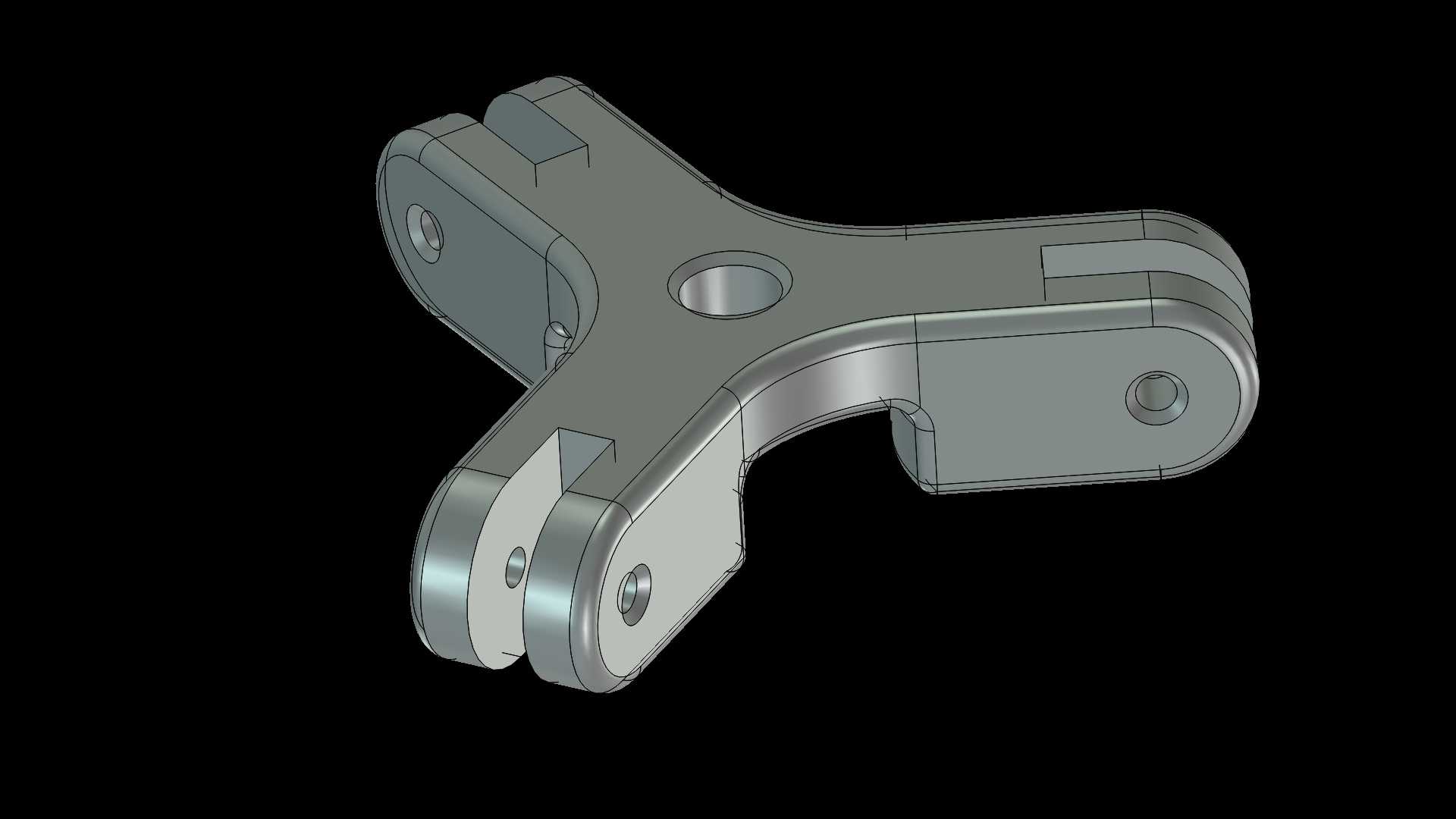

六角节点联锁三脚架空间连接结构

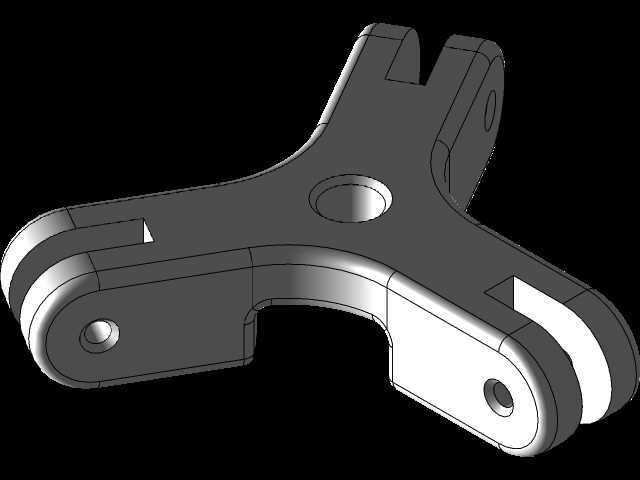

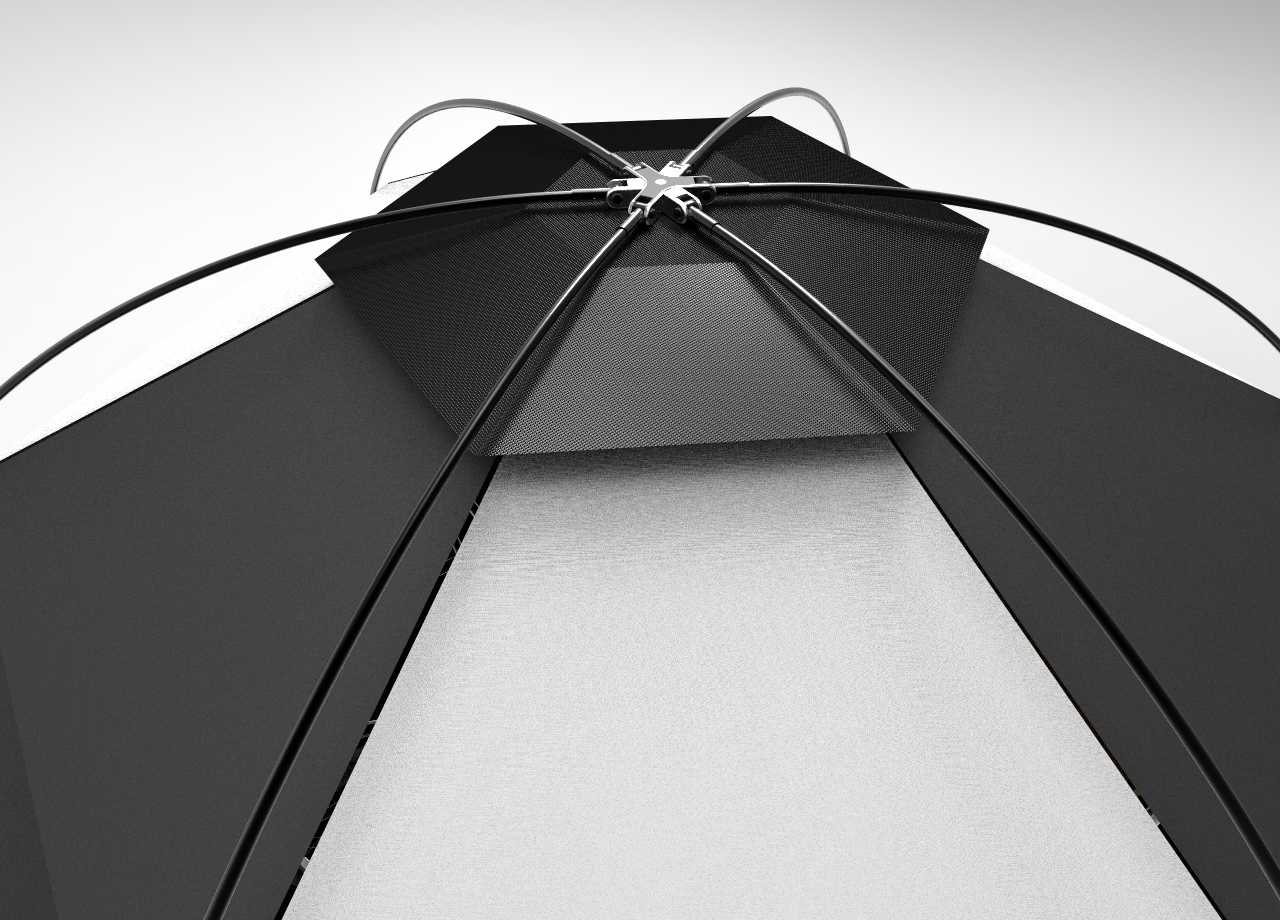

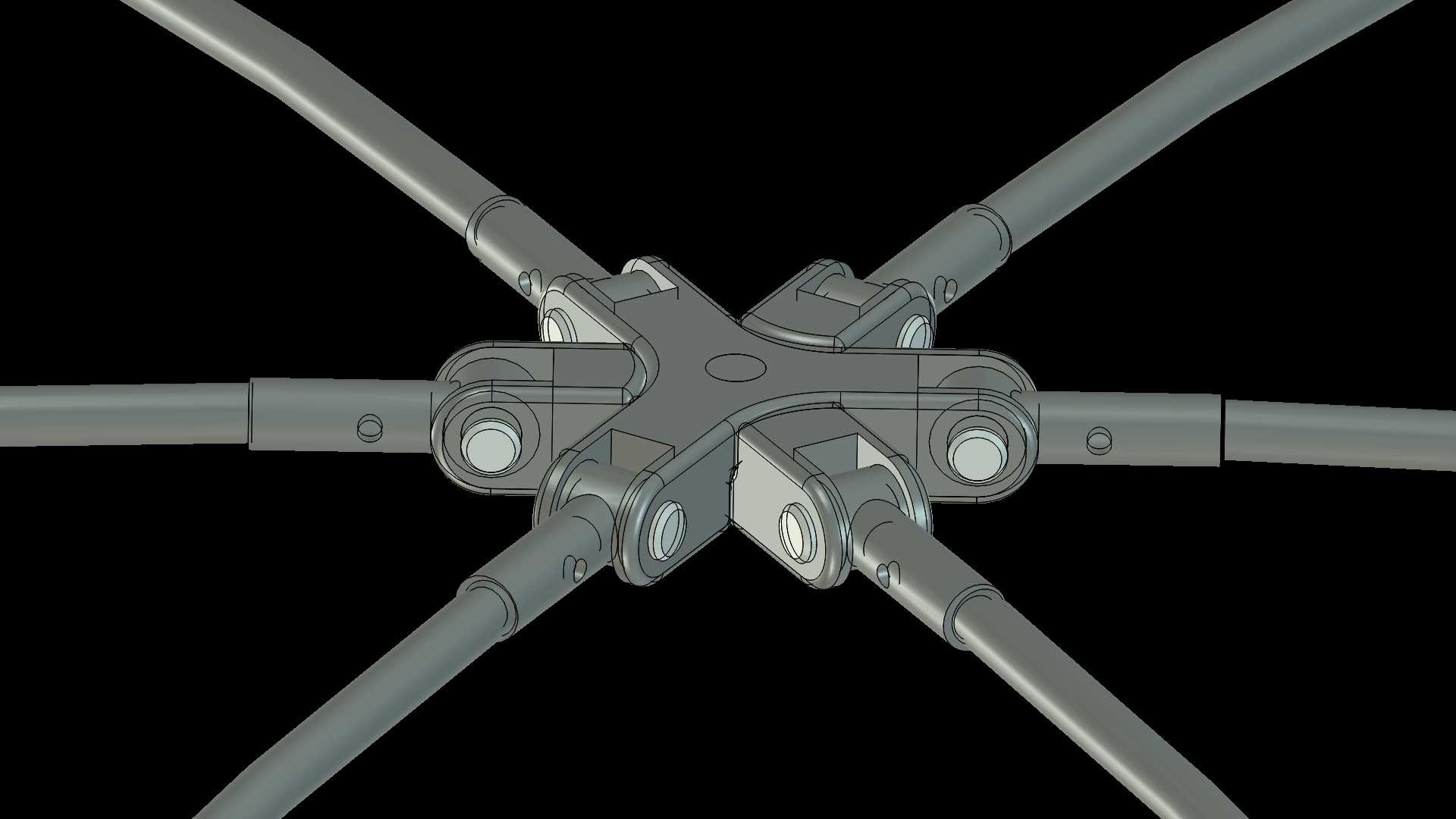

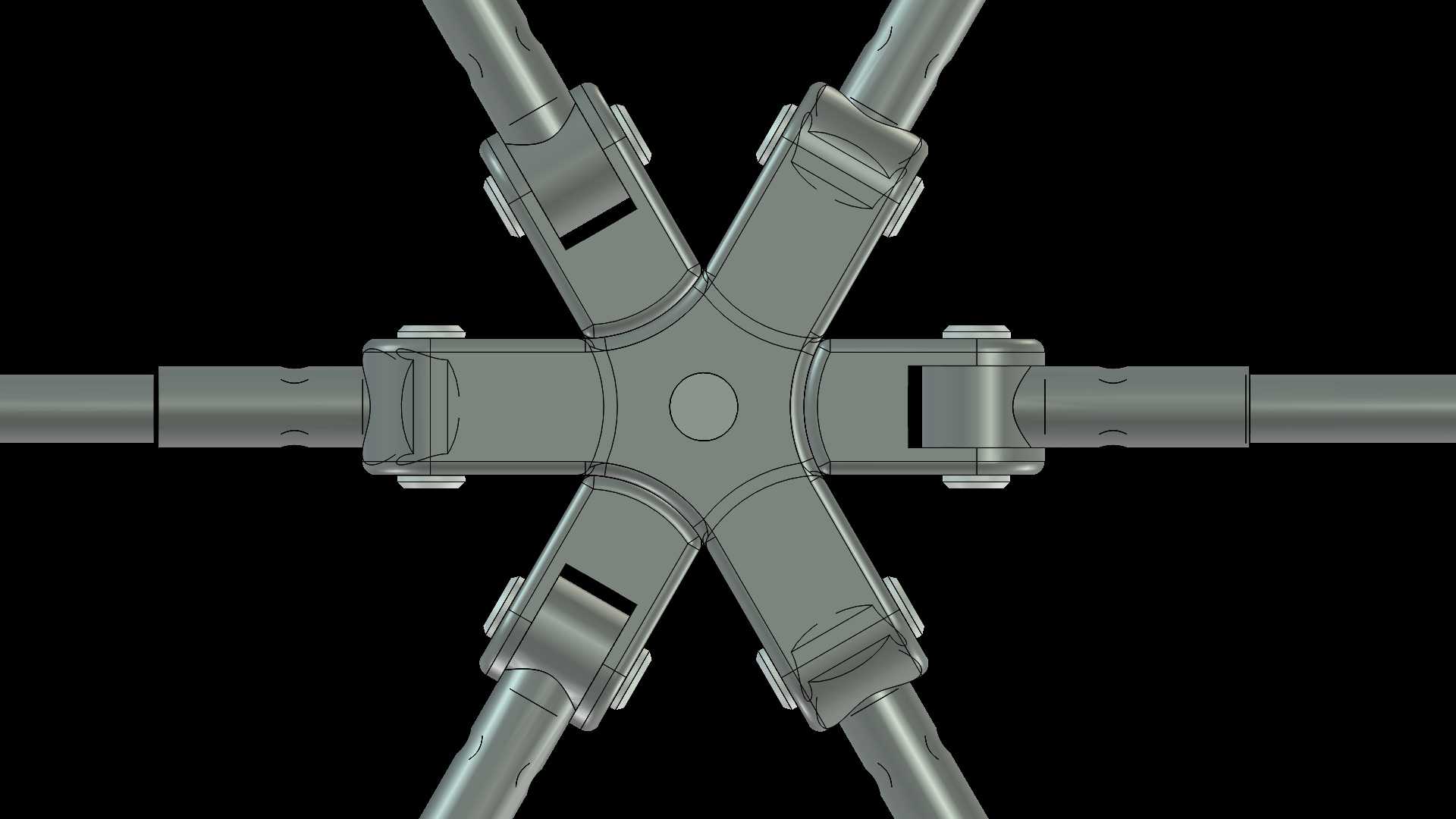

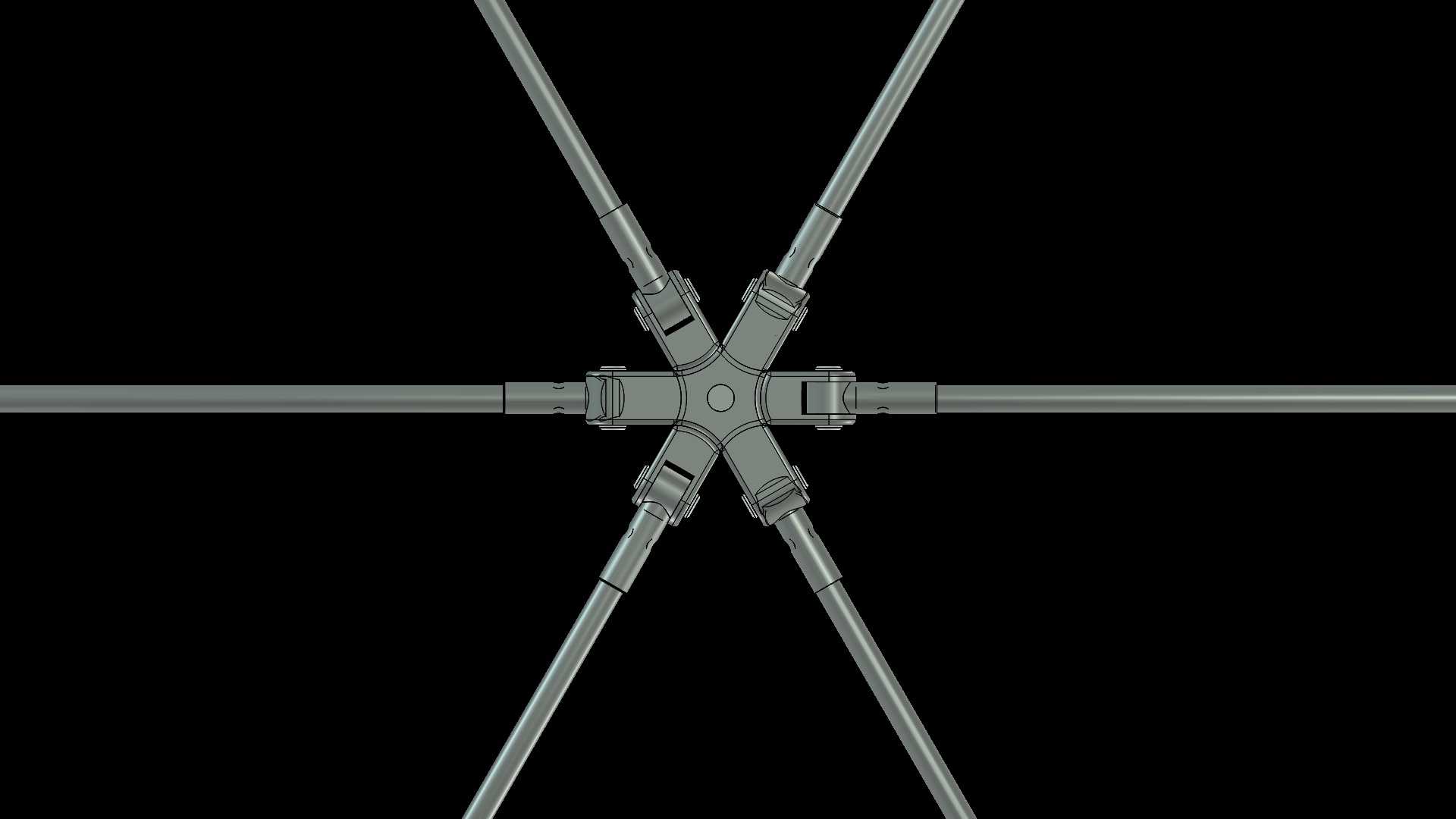

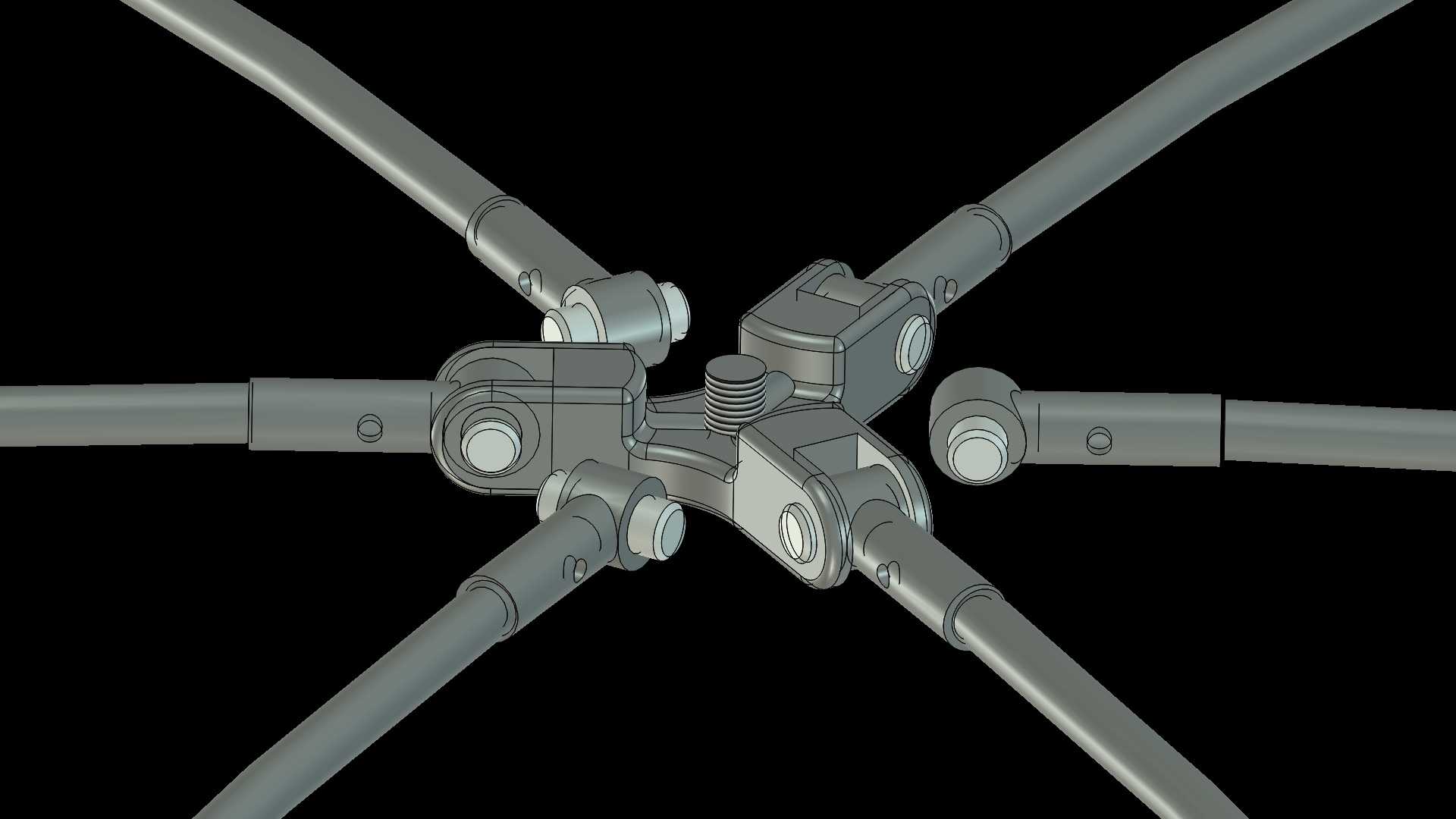

该结构件主要应用于模块化快装帐篷、临时展架空间框架、轻型装配式支撑体系等场景，作为多杆件交汇的核心连接节点，承担分散杆件载荷、维持框架整体几何稳定性的核心作用，可同时对接六根同规格径向杆件，实现空间框架的快速拼接与拆卸，适配户外临时搭建、应急救灾安置、展会快装展位等需要快速组装、重复拆装的使用场景。在实际使用过程中，该节点可将来自不同方向杆件的拉压载荷均匀分散到各个连接臂上，避免局部应力集中导致的框架变形或连接失效，相比传统的焊接节点或单螺栓连接节点，联锁式的卡扣结构无需额外辅助工具即可完成杆件与节点的锁定，安装效率提升明显，同时拆卸后杆件与节点均可单独收纳，大幅降低运输与仓储的空间占用。从设计思路来看，该节点采用中心对称的六角布局，六个连接臂沿中心圆周均匀分布，相邻臂夹角为60度，可适配正三角形、正六边形网格的空间框架搭建需求，每个连接臂端部设置有联锁卡扣结构，与杆件端部的卡槽配合后可实现轴向与径向的双重锁定，避免杆件受载后从节点中脱出；中心区域做了加厚处理，对应力集中的交汇位置做了圆弧过渡优化，降低交变载荷下的疲劳断裂风险，连接臂与杆件的配合面设置有定位凸台，可保证杆件安装后与节点的同轴度，避免安装错位导致的框架整体尺寸偏差。在外形尺寸与安装边界方面，该节点整体为扁平星型结构，中心厚度适配配套杆件的外径尺寸，六个连接臂的外伸长度与杆件端部的配合段长度匹配，安装完成后节点外轮廓不会突出杆件外圆柱面，避免框架拼接后出现突出的棱角剐蹭篷布或操作人员；节点的安装操作空间仅需满足杆件沿轴向插入卡扣的行程需求，无需在节点侧面预留螺栓拧动的操作空间，可实现杆件之间的紧密排布，适配高密度网格的轻量化框架搭建需求，连接后的节点可承受多方向的拉压载荷与一定的弯曲载荷，满足轻型空间框架的力学性能要求，同时联锁结构具备一定的防松性能，在户外有风载、振动的使用场景下也能维持连接的可靠性，不会出现杆件松脱的情况。
