DN65不锈钢三片式焊接球阀结构设计

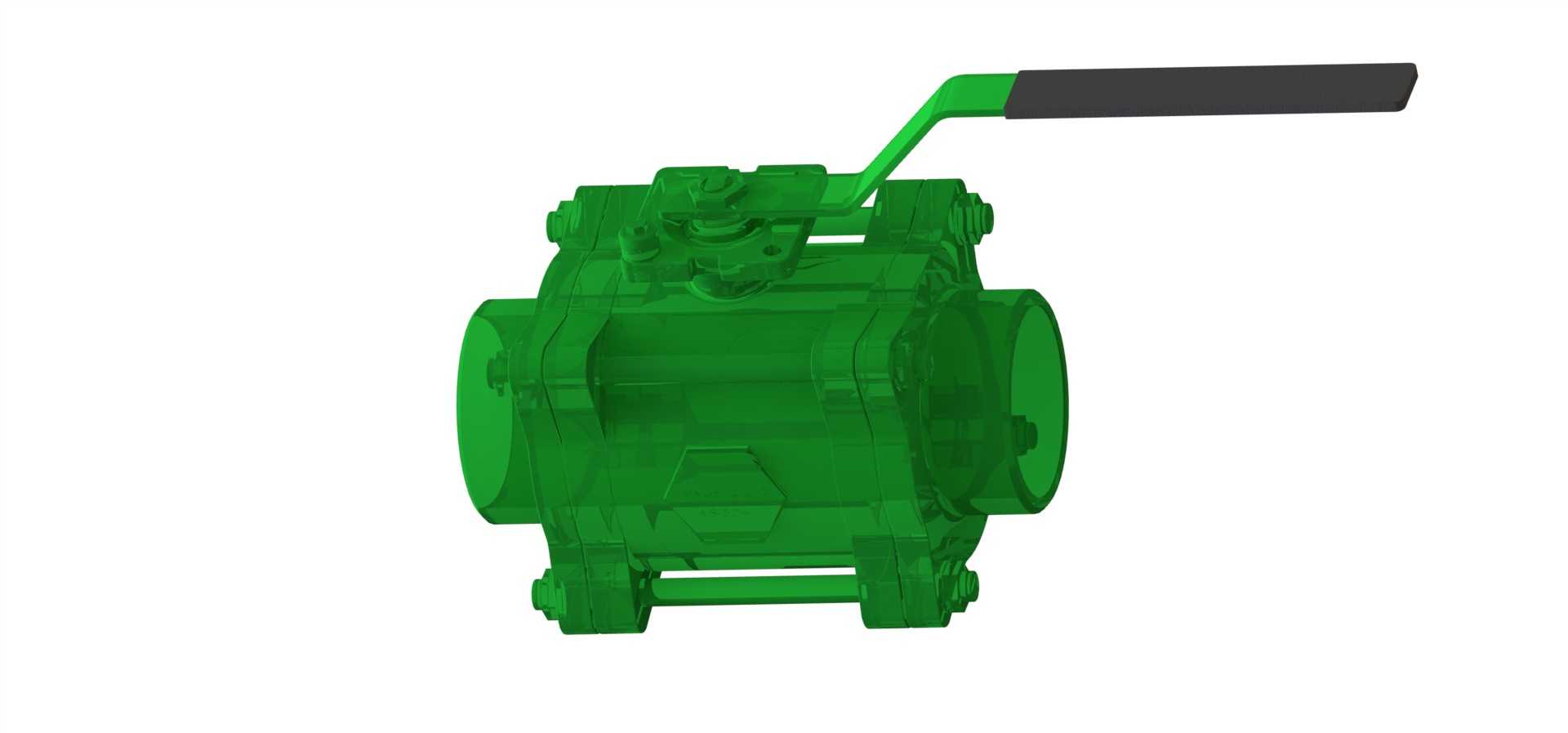

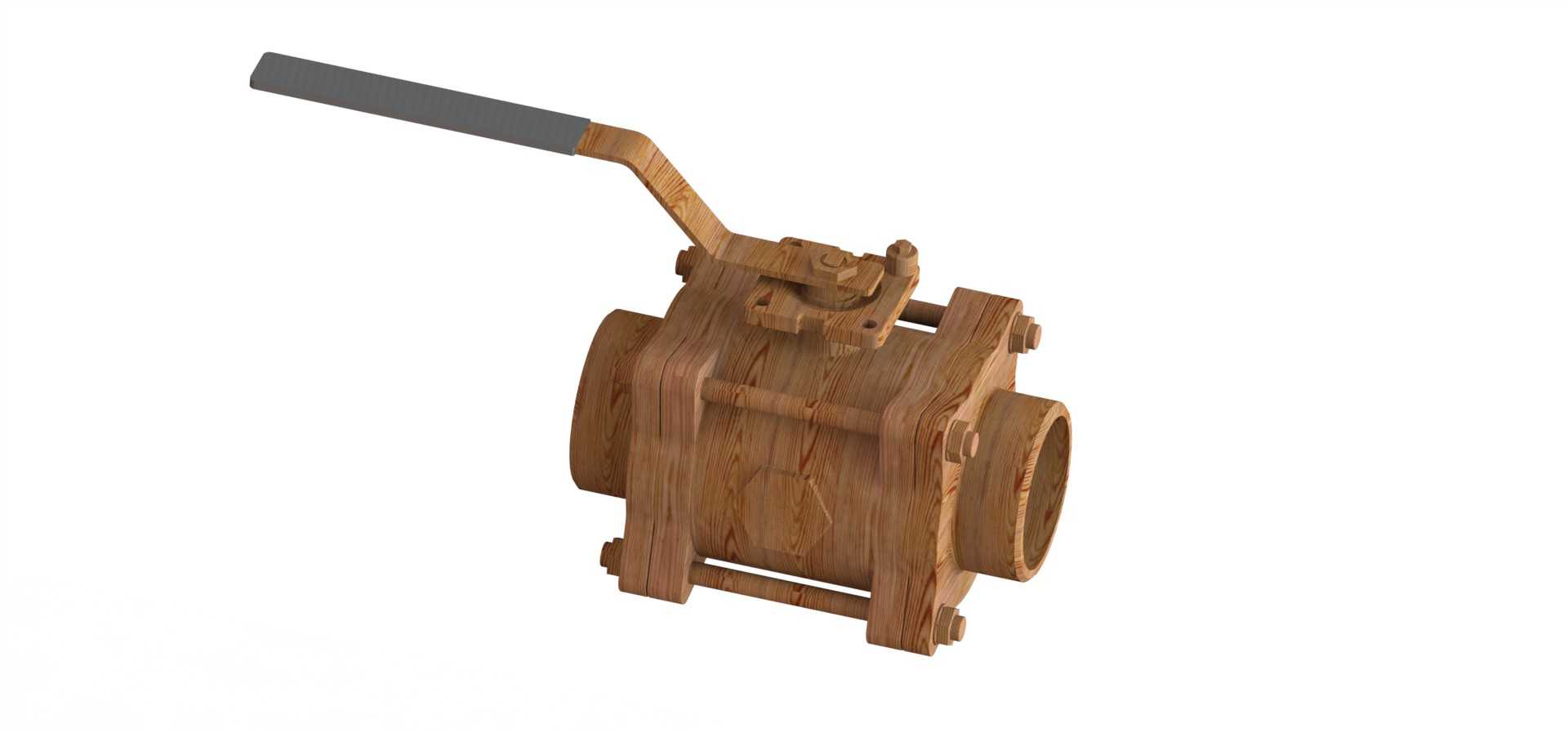

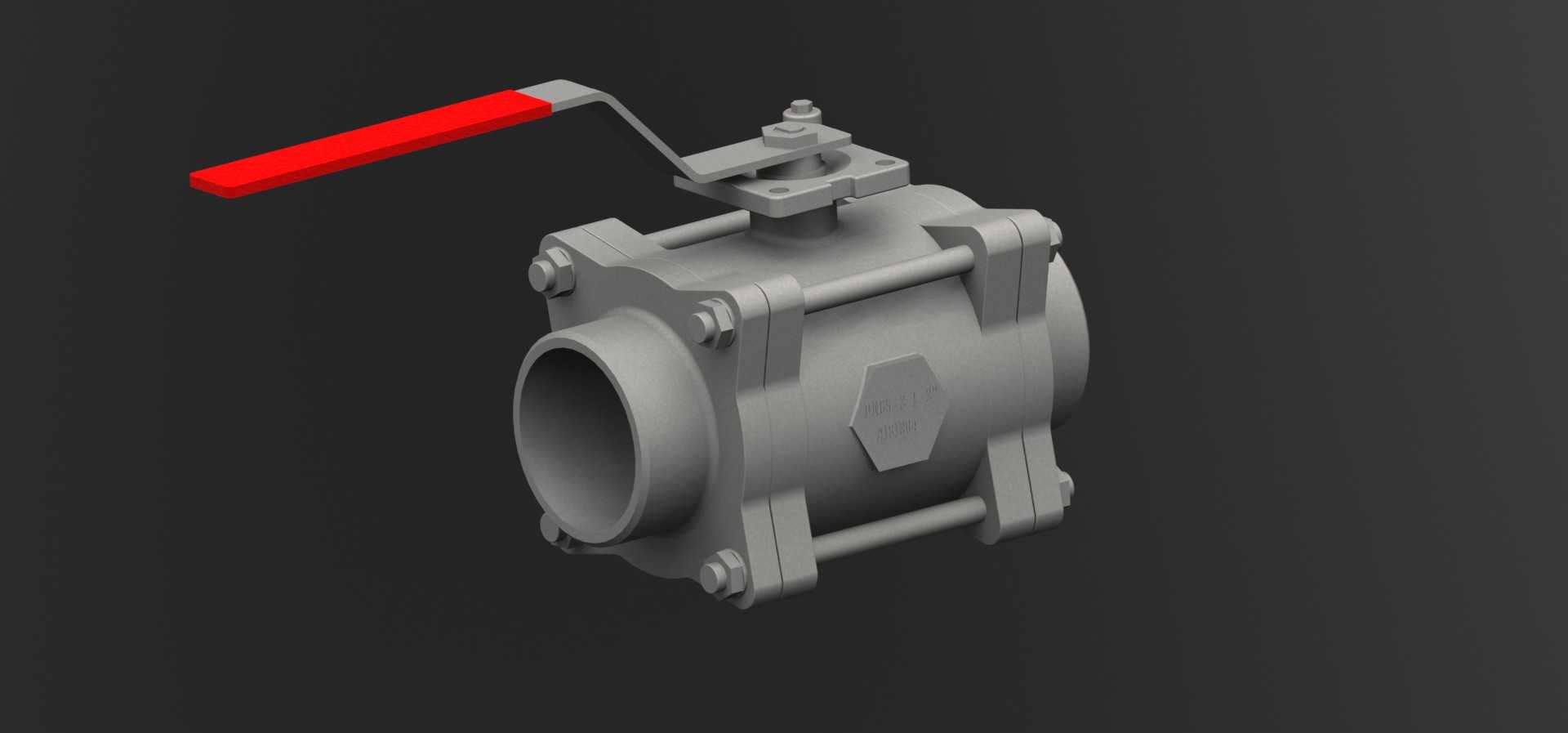

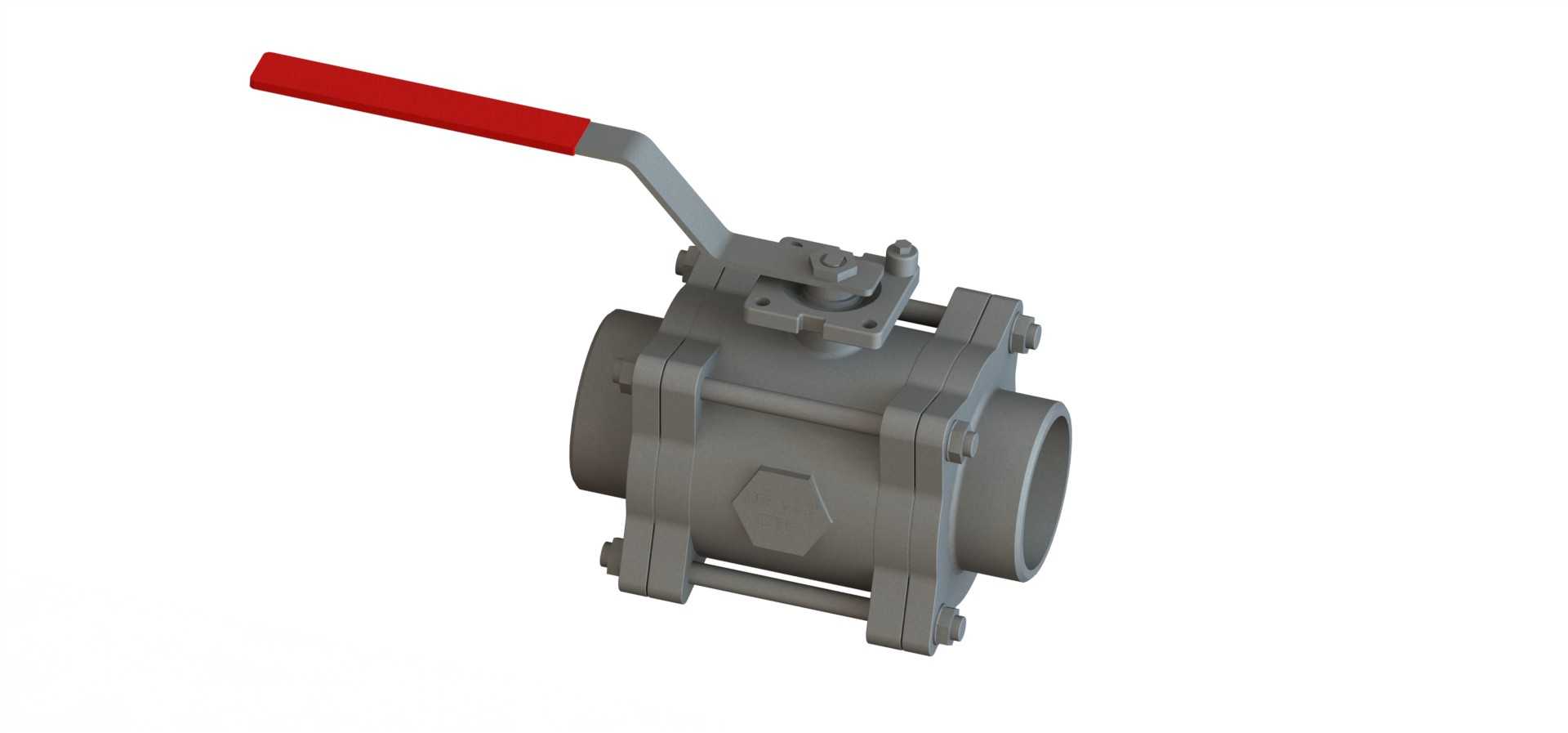

这款DN65规格的三片式焊接球阀，主要应用于化工、食品医药、市政给排水、暖通供热等行业的工业流体输送管路系统中，作为管路通断控制的核心部件，承担着截断或导通管路内流体介质的作用，适配水、蒸汽、弱腐蚀性流体、油品等多种常见工业介质的输送工况，尤其适合对管路密封性要求较高、不允许介质外漏的焊接安装管路场景。该球阀采用三片式阀体结构设计，由左右两个端接阀体与中间主阀体通过螺栓拉杆锁紧组合而成，这种结构设计在后期维护时无需将整个阀门从管路上切割拆卸，仅需松开连接螺栓即可取出内部阀芯、阀杆组件进行密封件更换或检修，大幅降低了管路运维的成本与工作量。阀门端接采用对焊连接形式，与管路焊接后连接强度高、密封性能可靠，不存在螺纹连接长期使用后松动渗漏的隐患，适配公称通径65mm的工业管路，安装时需预留足够的操作空间以保证手柄可完成90度全行程转动，实现阀门的全开与全关动作。产品核心的启闭件为带通孔的球形阀芯，通过阀杆带动球体绕垂直于流体通道的轴线做90度旋转即可完成启闭操作，全开状态下介质通道与管路通径完全一致，流阻极小，不会造成明显的介质压力损失，也不容易积存介质杂质，适合输送带有少量细小颗粒的流体介质。操作端采用加长红色防滑手柄，操作人员可直观通过手柄朝向判断阀门启闭状态，手柄与管路平行时为全开状态，垂直时为全关状态，操作便捷无需额外辅助工具。阀体采用AISI304不锈钢材质打造，具备优秀的抗锈蚀能力与结构强度，可适应一定范围内的温度与压力波动，阀杆部位设置多重密封结构，避免介质沿阀杆间隙向外渗漏，整体结构紧凑，安装边界规整，可适配水平、垂直等多种走向的管路安装需求，在中小口径工业流体控制场景中具备极高的通用性与可靠性。
