DN50三片式焊接不锈钢球阀结构设计

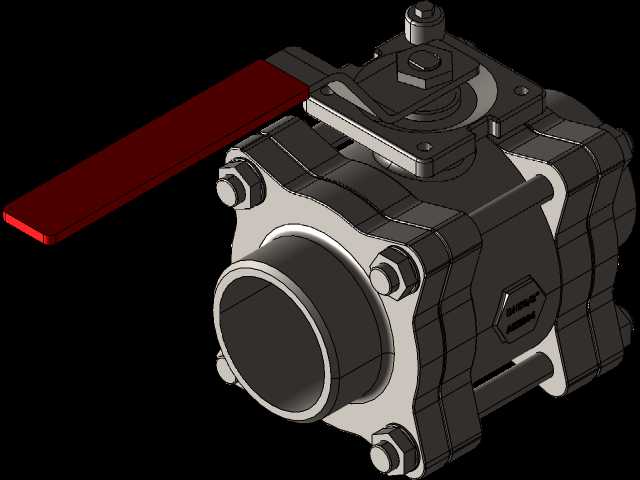

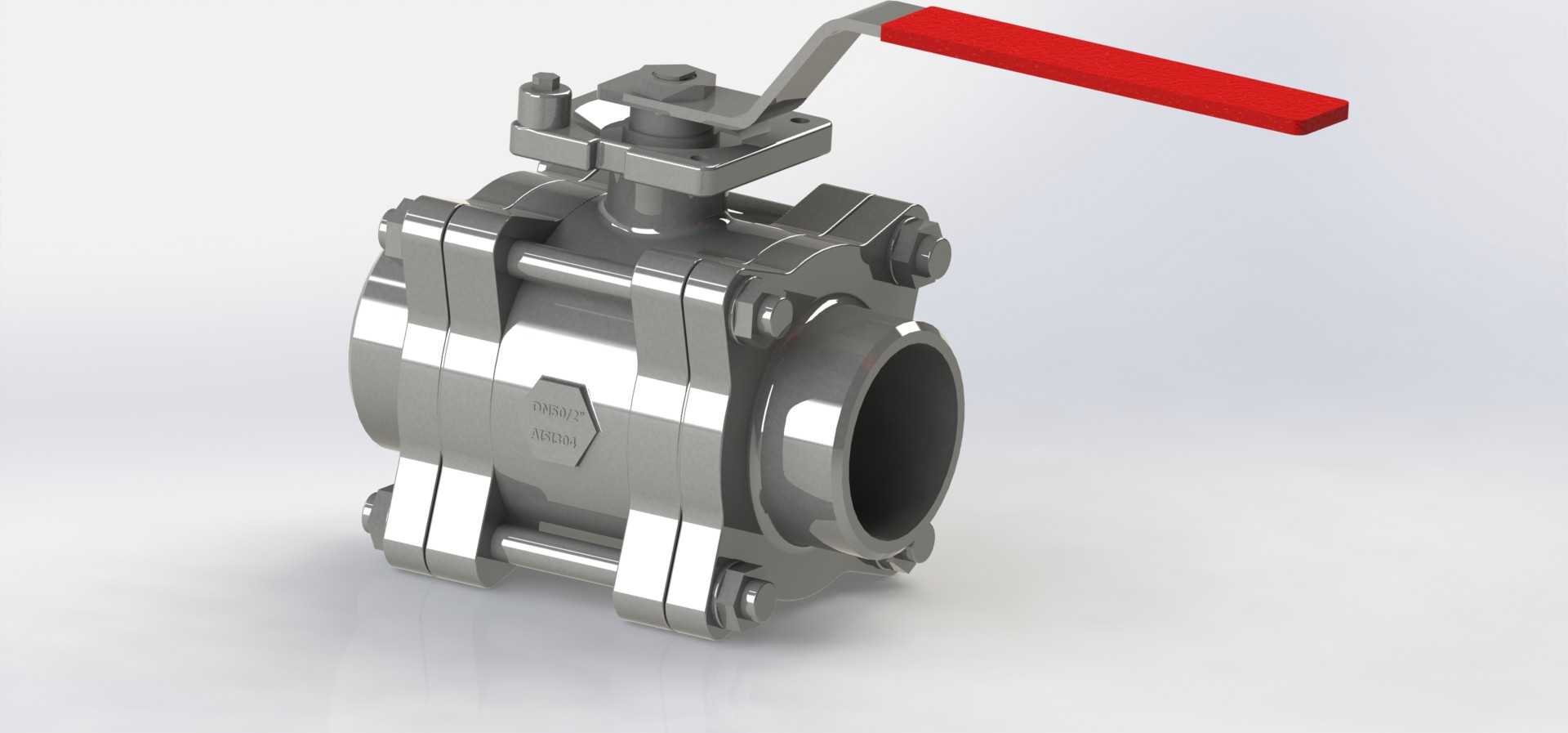

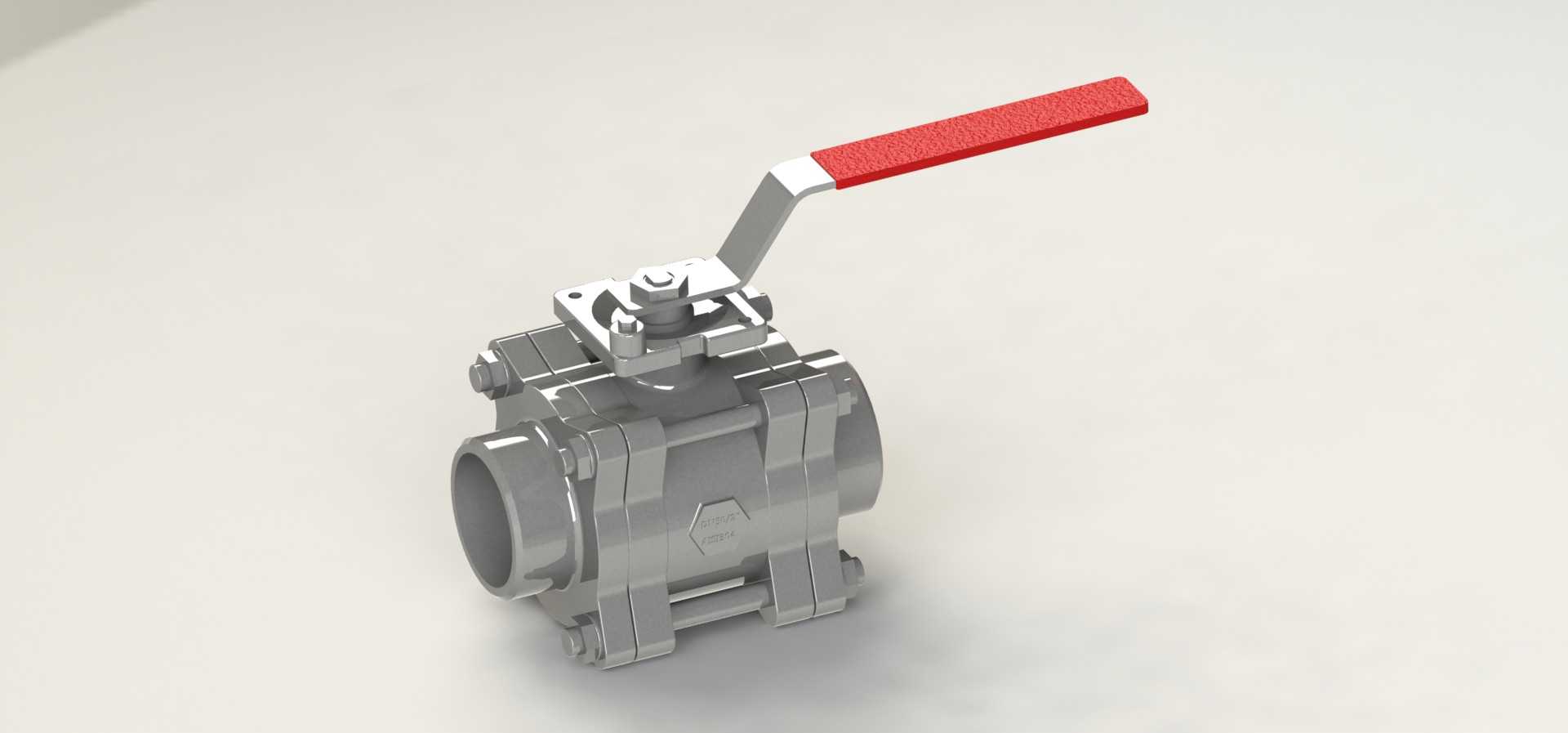

这款DN50规格的三片式焊接球阀，主要应用于化工、食品医药、市政给排水、暖通供热等行业的流体输送管路系统中，承担管路通断控制、介质流向切换的核心功能，适配水、蒸汽、弱腐蚀性流体、轻质油品等多种常见工业介质的输送工况，尤其适用于对管路密封性、耐锈蚀性有较高要求的安装场景。从实际使用场景来看，该类球阀常安装在管路分支节点、设备进出口端，日常操作通过顶部的红色手柄完成90度旋转即可实现全开或全关状态切换，操作力矩小，开关状态直观清晰，无需额外加装状态指示装置，现场运维人员可快速识别阀门通断状态，大幅降低日常巡检的操作难度。

从产品功能特性来看，这款三片式结构的球阀采用AISI304不锈钢材质打造，整体耐锈蚀、抗介质腐蚀性能优异，焊接式的连接方式可实现与同口径不锈钢管路的无缝对接，连接强度高，密封性能可靠，能够承受较高的管路工作压力，避免长期使用过程中出现连接部位渗漏的问题。三片式的阀体结构设计，让后期运维拆解更为便捷，无需将整个阀体从管路上完全切割拆除，即可完成内部密封件的更换、阀芯腔体的清理作业，大幅降低后期运维的成本与工作量。

在设计思路层面，这款球阀的结构充分考虑了工业现场的安装与使用需求：阀体采用对称式结构设计，介质流通方向无强制要求，安装时无需刻意区分进出口方向，降低现场安装的出错概率；球体采用精磨加工工艺，与密封阀座的贴合度极高，全开状态下介质流道完全通畅，流阻系数极低，不会对管路内的介质输送造成额外的压力损失；手柄采用防滑包覆设计，即便操作人员佩戴劳保手套也可稳定施力，不会出现打滑脱手的问题；阀体外部的加强筋结构，在不额外增加过多阀体重量的前提下，大幅提升了阀体整体的结构强度，可承受管路安装时的焊接应力、运行过程中的水锤冲击，避免阀体出现变形开裂的问题。

从外形尺寸与安装边界来看，这款球阀公称通径为DN50，整体结构紧凑，轴向安装长度适配常规DN50不锈钢管路的安装间距，阀体两端的焊接接口尺寸与标准50mm外径不锈钢管完全匹配，安装时无需额外加工过渡接头；手柄旋转操作所需的侧向空间预留充足，安装时只需在阀体侧方预留足够的手柄旋转空间，即可完成正常的开关操作，不会出现手柄被周边管路、支架遮挡无法操作的问题；整体外形规整，无突出的尖锐结构，可适配狭小管廊、设备夹层等空间受限的安装场景，安装完成后整体美观整洁，也便于后期做保温、防腐等外层处理。
