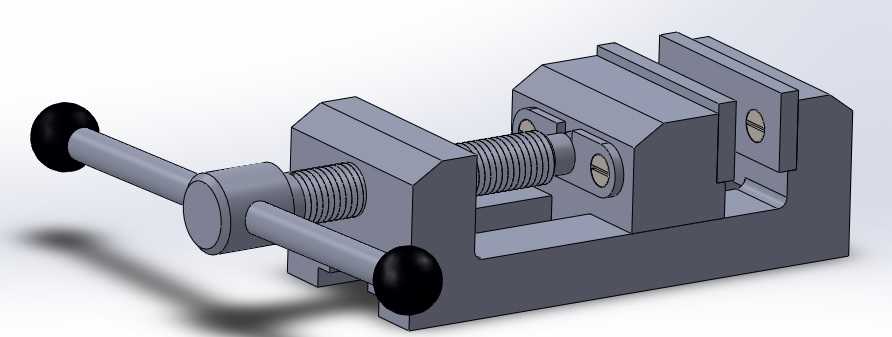

双丝杆手动精密台虎钳装配结构

这款手动夹紧工装是面向小型工件精密装夹场景设计的台虎钳结构，整体采用对称式双导杆搭配双丝杆的传动布局，区别于传统单丝杆台钳的偏载夹紧缺陷，能够在夹持小型异形工件、精密加工坯料、线切割待加工件时提供均匀稳定的夹紧力，避免工件装夹偏移导致的加工误差。在实际生产应用中，这类台钳可适配磨床、线切割机、小型钻铣床的工作台安装，也可单独作为钳工工位的手工操作工装，承担工件锉削、打磨、装配对位、小零件粘接固定等工序的装夹需求，在五金加工、精密零件修配、教学实训、小型零部件试制等场景都有广泛的使用空间。从功能特性来看，该结构采用两侧对称布置的光滑导杆作为动夹块的运动导向，导杆与夹块安装孔采用小间隙配合，保证夹块开合过程中无卡滞、无偏摆，夹持面始终保持与固定夹块的平行度；两根传动丝杆分别布置在导杆内侧，丝杆与动夹块内的传动螺母配合，转动端部的手柄即可同步驱动夹块平稳进给，双丝杆的设计能够让夹紧力均匀分布在整个夹持面上，即使夹持形状不规则的小型工件，也能通过微调两侧丝杆的进给量，让夹块自适应贴合工件表面，避免单点受力导致的工件变形或夹伤。设计过程中，整体钳体采用一体化的U型基座结构，基座底部预留了标准的工作台安装槽位，可配合T型螺栓直接固定在机床工作台或钳工台面上，安装边界能够适配多数小型加工设备的工作台尺寸，不会与设备的其他运动部件产生干涉；夹块的夹持面设计为平整光面，可根据使用需求额外加装软质钳口垫片，保护已加工工件的表面不受夹损；端部的手柄采用球形防滑端头，操作时握持顺手，转动施力时不会打滑，能够通过较小的操作力获得足够的夹紧力矩，同时避免过度施力导致的丝杆过载变形。整体结构没有冗余的复杂零件，所有传动部件都做了安装避让设计，装配维护时可快速拆解清理丝杆与导杆上的加工碎屑，长期使用也不会因碎屑卡滞影响开合精度，钳体的刚性结构经过受力优化，在满行程夹持状态下基座不会出现形变，能够稳定保持装夹精度，满足精密加工工序对工装稳定性的要求。
