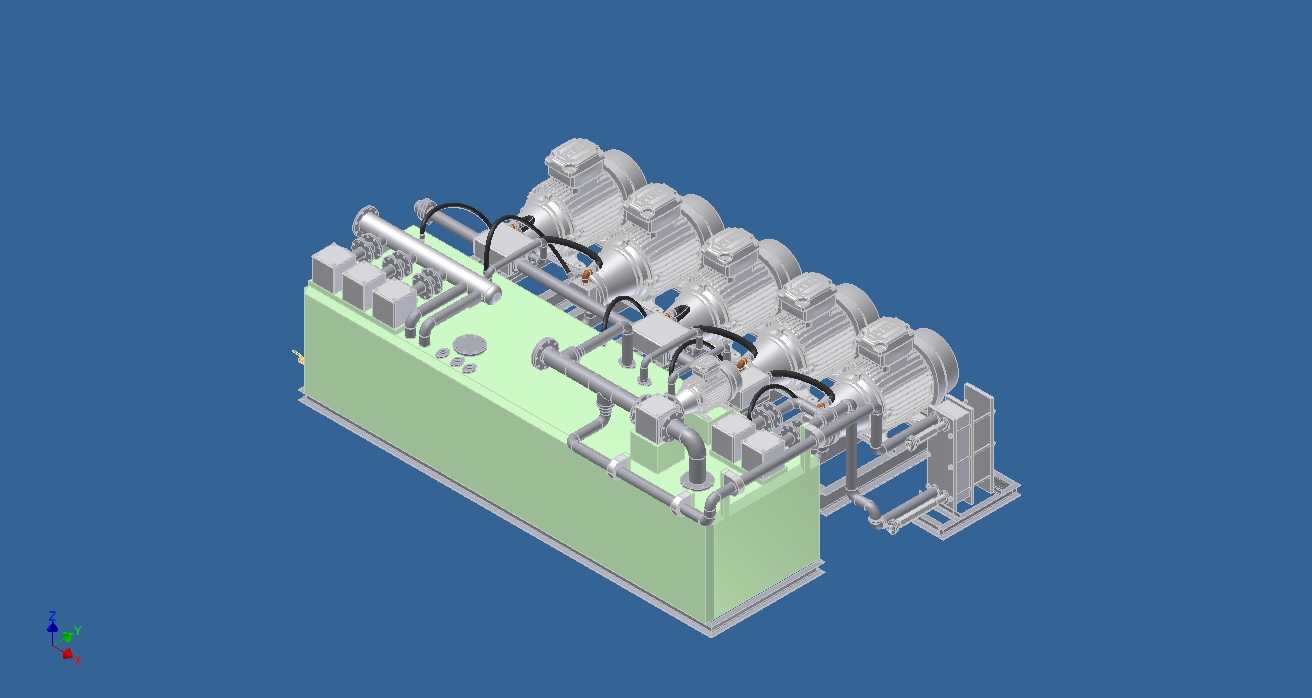

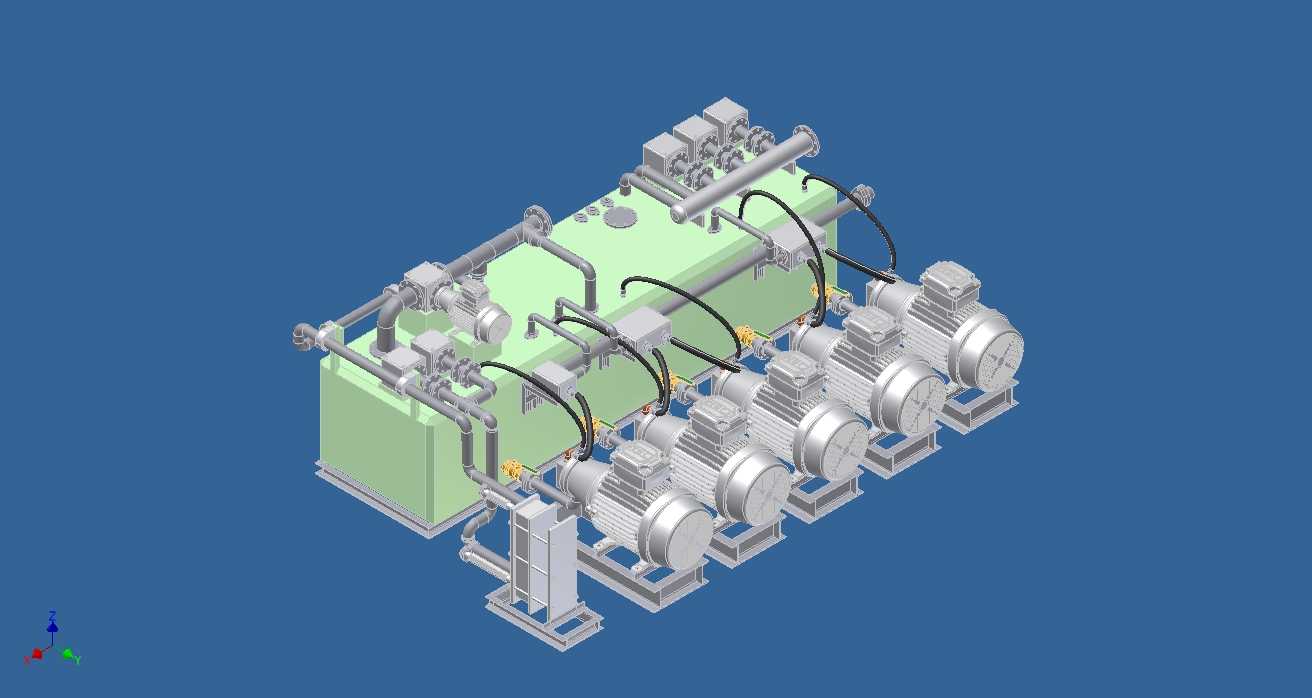

多泵组集成式液压动力供油装置

该集成式液压装置主要面向重型锻压设备、大型冶金生产线、重型工程机械试验台、港口起重机械这类需要大流量、高稳定性压力油源的工业场景，作为整套液压系统的核心动力输出单元，负责为下游所有液压执行元件提供满足压力、流量、清洁度要求的压力液压油，同时完成液压油的存储、冷却、过滤、压力调控、油路分配等全流程功能，保障整套液压系统长期稳定运行。从功能设计上，该装置采用多泵并联的布局思路，配置多组同规格液压泵组，可根据下游执行机构的实际流量需求灵活调整投入运行的泵组数量，既可以在大负载工况下多泵同时供油满足大流量需求，也可以在待机或小负载工况下仅启动单组泵组降低能耗，同时多泵组的冗余设计也能在单泵出现故障时通过备用泵维持基础运行，大幅降低生产停机风险。装置整体采用下置式油箱的布局结构，下部的长方体焊接油箱作为整个装置的承载基座，所有泵组、阀组、管路、过滤元件均集成安装在油箱顶面，大幅缩减了设备的整体占地面积，同时油箱内部做了分区隔板设计，将回油区、吸油区、沉淀区做物理分隔，避免回油带起的杂质直接被泵吸入，延长液压元件的使用寿命。油路设计上采用了硬管为主、软管辅助的连接方案，主油路通径经过流量匹配计算，可满足多泵同时供油时的通流需求，降低管路沿程压力损失，泵组进出口均配置了减震喉与高压软管，可吸收泵组运行时产生的振动，避免振动传递到硬管管路引发焊缝开裂或接头松动问题；油箱顶面集成了压力控制阀组、单向阀组、蓄能器接口与过滤组件，可直接完成系统压力设定、油液过滤、单向止回、压力缓冲的功能，无需额外外接分散的阀组，减少现场安装的管路施工量。外形与安装边界方面，装置整体为规整的长方体布局，下部油箱采用标准型钢焊接底座，底座预留了统一的地脚安装孔位，可直接固定在混凝土地基或设备安装平台上，整体重心集中在下部油箱区域，运行时稳定性更强；上部的泵组沿油箱长度方向等距排布，管路与阀组均布置在泵组内侧的操作通道旁，日常维护时可直接在通道侧完成滤芯更换、阀组调试、接头紧固等操作，无需攀爬或拆解外围结构；装置侧面预留了总回油口、总压力油口、泄油口的统一接口，现场安装时仅需对接这几个主接口即可完成与下游系统的连接，大幅缩短现场安装调试的周期。
