老式电梯导靴导轨锁紧固定组件

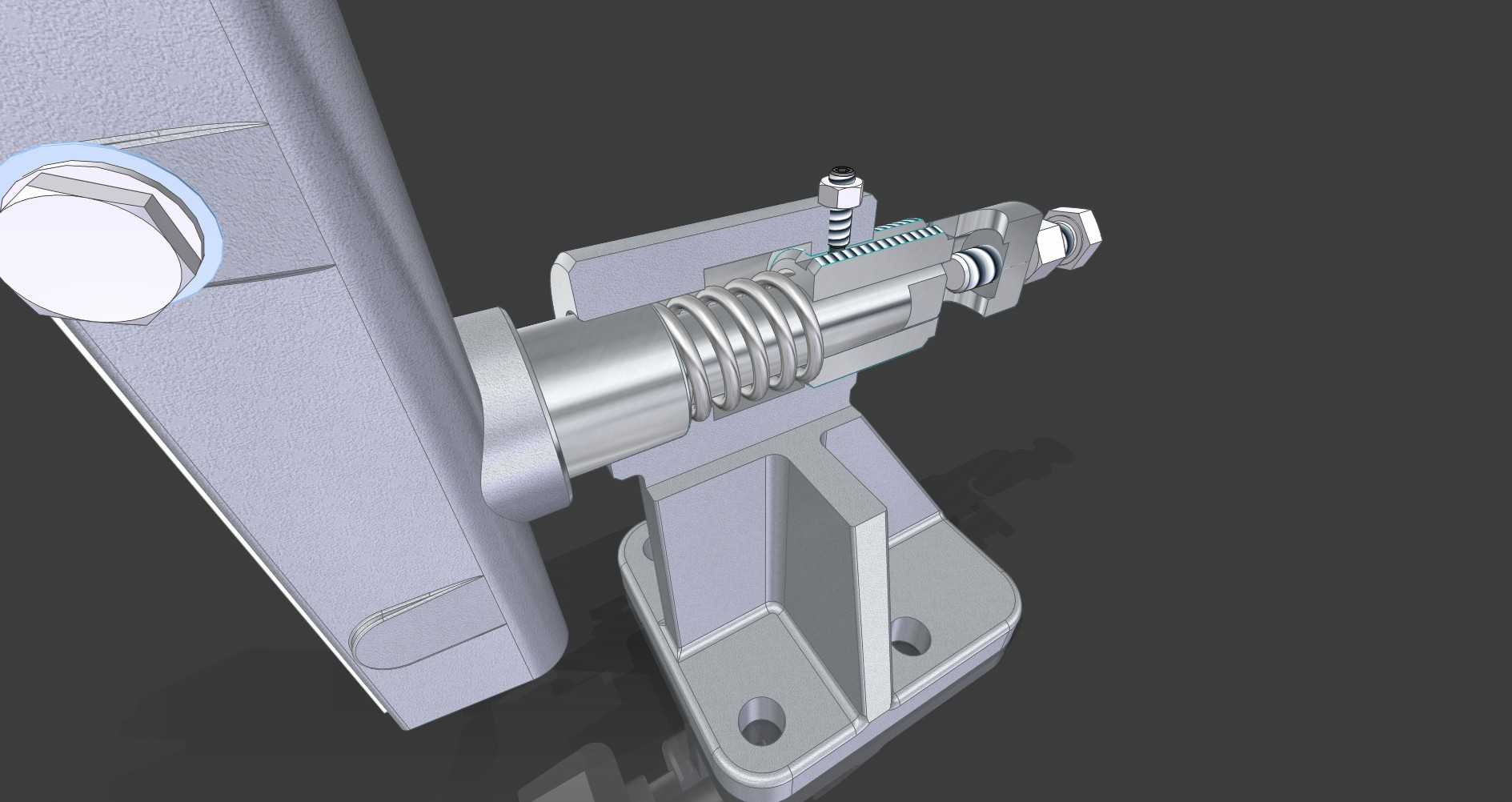

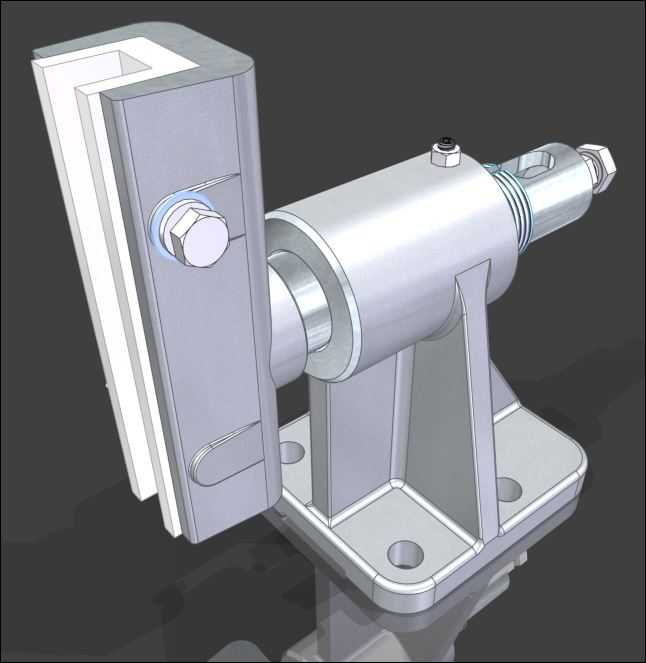

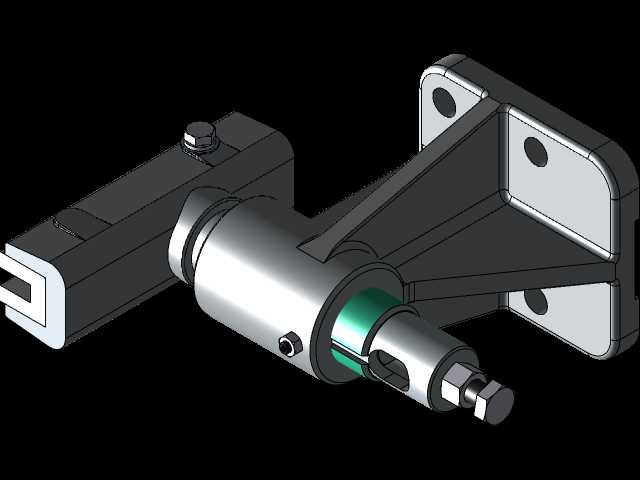

该构件主要应用于垂直升降类电梯的井道导向系统中，作为轿厢与井道导轨之间的衔接定位部件，承担着约束轿厢运行轨迹、抵消运行偏载、缓冲横向振动的核心作用，在老式低速货梯、老式居民楼乘客梯的导向系统中十分常见，能够在轿厢上下运行过程中持续贴合导轨工作面，避免轿厢出现横向摆动、偏移脱轨的风险，保障电梯运行的平稳性与安全性。从功能特性来看，该组件集成了导向贴合、弹性缓冲、位置锁紧、固定安装四大功能模块：前端的贴合面与导轨侧面直接接触，采用耐磨金属材质制作，可长期承受反复摩擦而不出现过量磨损；中部的螺旋弹簧结构可提供持续的预紧推力，当轿厢运行中出现横向晃动时，弹簧可通过伸缩形变吸收冲击能量，始终保持贴合面与导轨的紧密接触，避免刚性碰撞产生的异响与结构损伤；端部的锁紧螺母结构可调整弹簧预紧力大小，适配不同载重规格的电梯使用需求，同时可在部件磨损后调整补偿间隙，延长整套组件的使用寿命；底部的L型支座为安装承载基础，通过螺栓与轿厢架的侧梁固定连接，为整套组件提供稳定的支撑基准。在设计思路上，该构件优先考虑了工况适配性与维护便捷性：整体采用分体式装配结构，各零部件均可单独拆卸更换，无需整体拆解即可完成易损件的替换，大幅降低了电梯日常维保的工作量与成本；所有受力部位均做了加厚处理，支座处设置了加强筋结构，可承受电梯运行中产生的横向冲击力与长期交变载荷，避免结构出现变形断裂；弹簧选型匹配低速电梯的振动频率，既不会因刚度过大导致缓冲效果不足，也不会因刚度过小导致贴合压力不够出现晃动。从安装边界来看，该组件的底座安装孔位间距适配常规老式电梯轿厢架的侧梁安装尺寸，整体外伸长度不会超出轿厢与井道壁之间的安全间隙，安装时只需将底座贴合轿厢架侧梁的安装面，穿入固定螺栓拧紧即可完成固定，调整端部螺母即可设定合适的弹簧预紧力，无需复杂的调试工序；构件的整体外形紧凑，不会占用过多井道空间，可适配多种规格的T型电梯导轨安装使用，在长期运行过程中可稳定维持导向精度，减少电梯运行的故障概率。
