带可拆卸刀片的农业废物粉碎转子结构

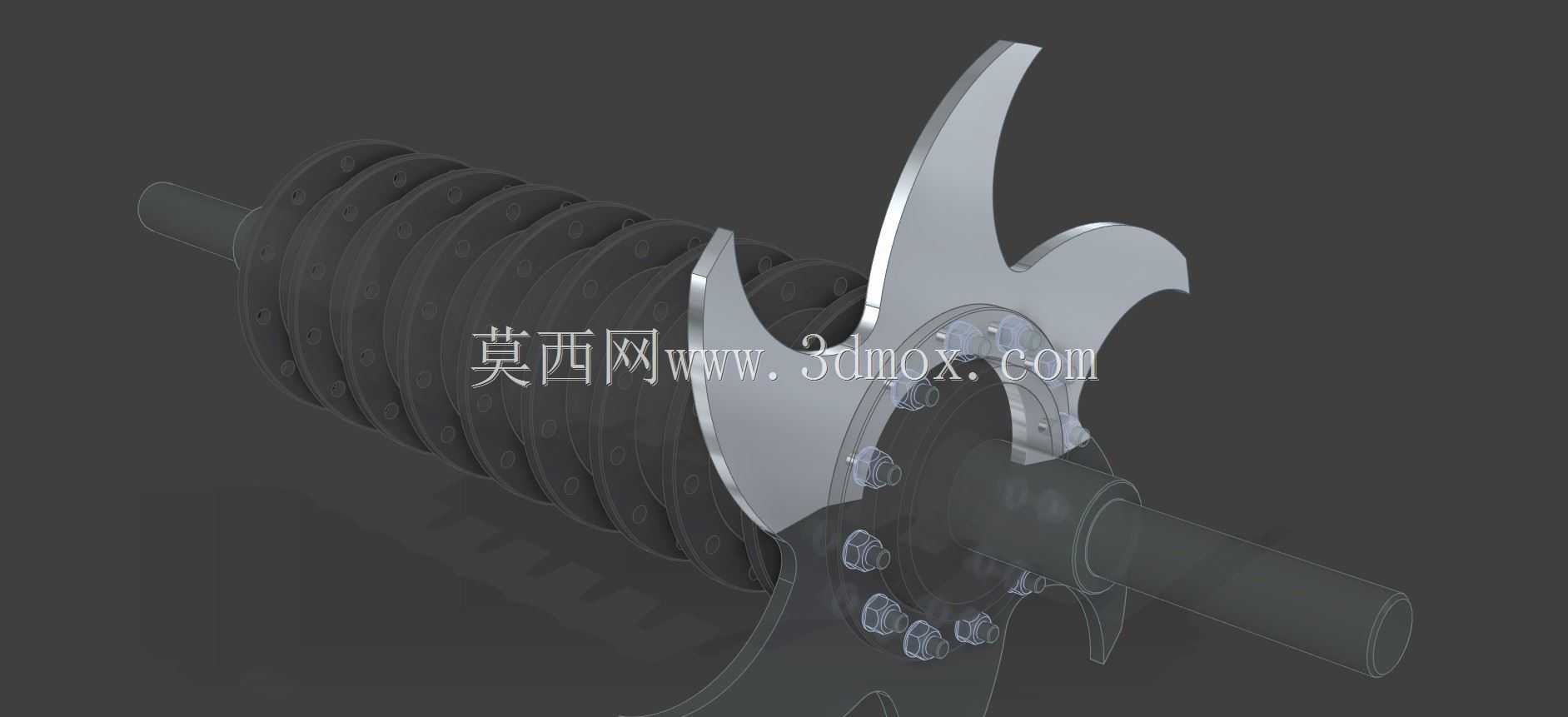

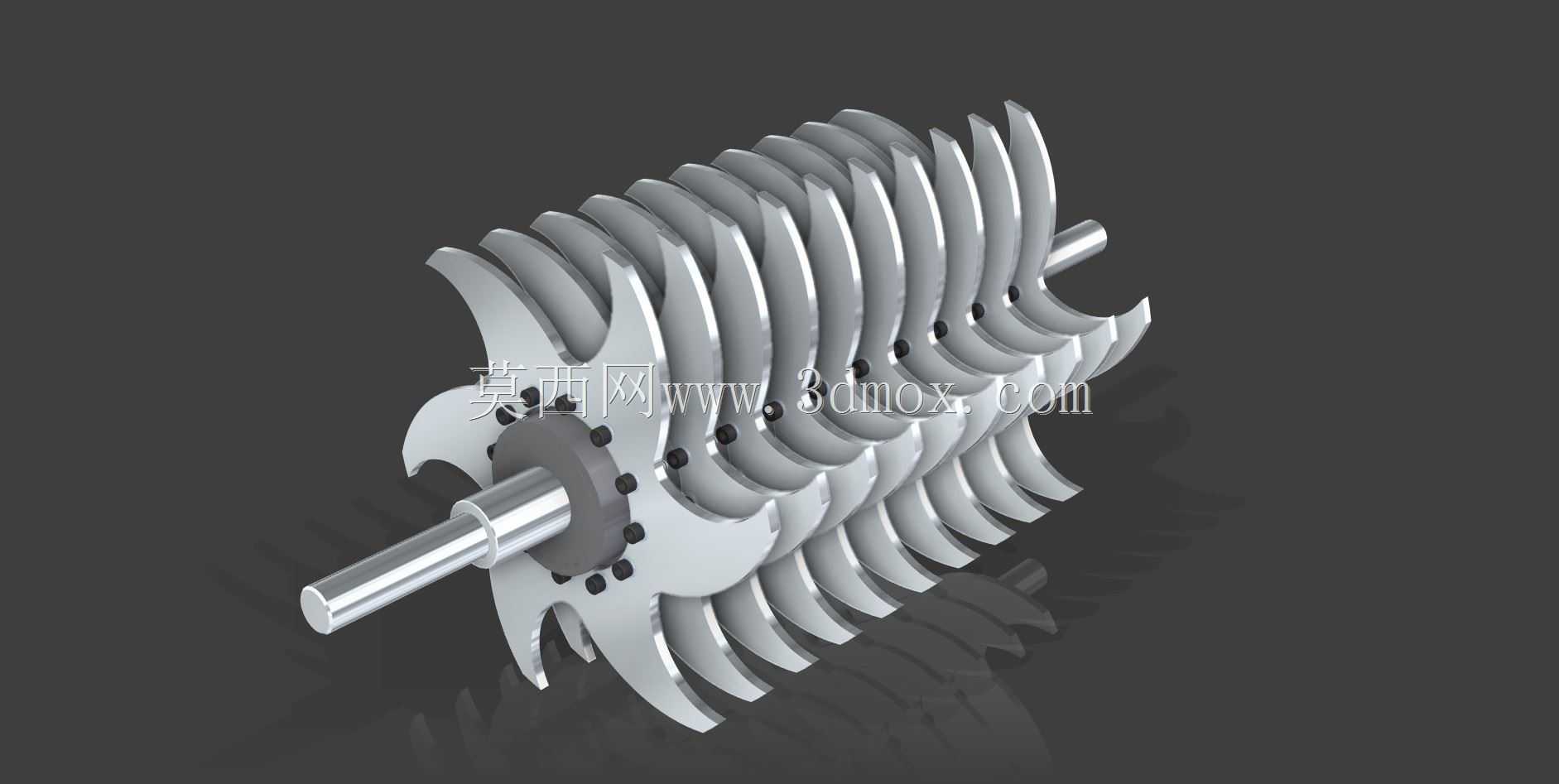

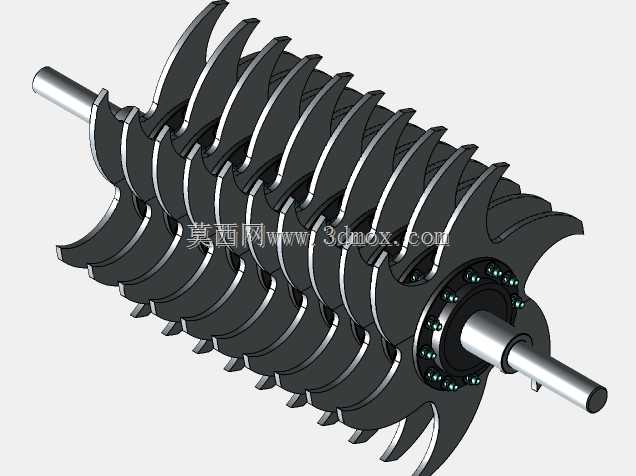

　　在农业废弃物资源化处理的作业场景里，粉碎转子是整台粉碎设备的核心做功部件，直接决定了秸秆、藤蔓、废弃农膜混杂物料的切碎效率与出料粒度均匀性，这套转子结构采用多组交错排布的钩形刀片设计，完全针对高纤维、高韧性的农业废物特性做了适配。从实际作业逻辑来看，转子高速旋转时，交错布置的刀片会形成连续的剪切咬合带，避免长纤维物料在刀组间隙缠绕卡滞，区别于传统焊接式一体刀辊，这套结构的每片刀片都通过螺栓独立固定在两端的支撑辐盘上，单块刀片出现磨损、崩口时不需要整体更换刀辊，只需要拆卸对应位置的紧固件就能完成刀片更换，大幅降低了设备运维的配件成本与停机时长。

　　设计阶段首先要考虑的是安装边界适配，转子两端的伸出轴径按照常规中小型农业粉碎机的轴承座安装位做了匹配，轴伸长度预留了皮带轮、联轴器的安装空间，不需要对现有设备的机架、轴承座做额外改造就能直接替换原有刀辊。刀组的排布做了动平衡校核，每片刀片的安装角度沿轴向呈螺旋错位分布，一方面可以让转子旋转时的切削阻力沿周向均匀分散，避免单点负载过大造成主轴弯曲，另一方面也能让进料口的物料在整个刀辊长度方向均匀受切，不会出现局部堆料堵转的问题。刀片的钩形刃口做了圆弧过渡设计，作业时既能勾带进料口的物料进入切削区，又能在切碎后借助离心力将碎料抛向出料筛网，减少物料在刀腔内部的无效停留。

　　从功能特性上看，这套转子结构不仅能处理干燥的玉米秸秆、麦秆等常规农业废弃物，针对含水率较高的藤蔓类物料、混杂少量泥土的根茎类废物也有较好的适应性，可拆卸的刀片结构允许用户根据处理物料的特性更换不同刃口角度的刀片，比如处理硬质秸秆时可以更换厚刃耐磨刀片，处理软质农膜、藤蔓时可以更换薄刃锋利刀片，适配不同的作业需求。支撑辐盘与主轴之间采用键连接传递扭矩，配合锁紧螺母做轴向固定，能够承受高速旋转时的交变载荷，避免长期作业出现辐盘松动移位的问题。相邻刀片之间的间隙经过反复校核，既保证了切碎后的物料粒度符合还田、资源化制肥的粒径要求，又不会因为间隙过小造成切削阻力陡增，匹配常规15-22kW的驱动电机就能达到额定作业转速，不需要额外配置大功率动力单元，适配广大农村地区的农机动力配置现状。

　　在结构细节上，刀片的固定螺栓采用沉头设计，螺栓头部完全嵌入刀片的沉孔内，避免作业过程中螺栓头部直接接触物料造成快速磨损，同时也减少了螺栓挂带纤维造成缠绕的可能性。两端的支撑辐盘做了减重孔设计，在保证结构强度满足扭矩传递要求的前提下，尽可能降低转子自身的转动惯量，减少设备启动时的电流冲击，同时也降低了主轴的径向负载，延长轴承的使用寿命。整个转子的轴向尺寸控制在常规中小型粉碎机的刀腔安装范围内，径向最大回转半径匹配常见的10-15mm筛网安装间隙，不会出现刀片刮蹭筛网或者机壳的问题，安装时只需要校准两端轴承的同轴度，固定好轴承座螺栓，完成动平衡复检后即可投入使用，不需要做复杂的现场适配调整。
