龙门式车辆全方位喷淋清洗消毒通道结构

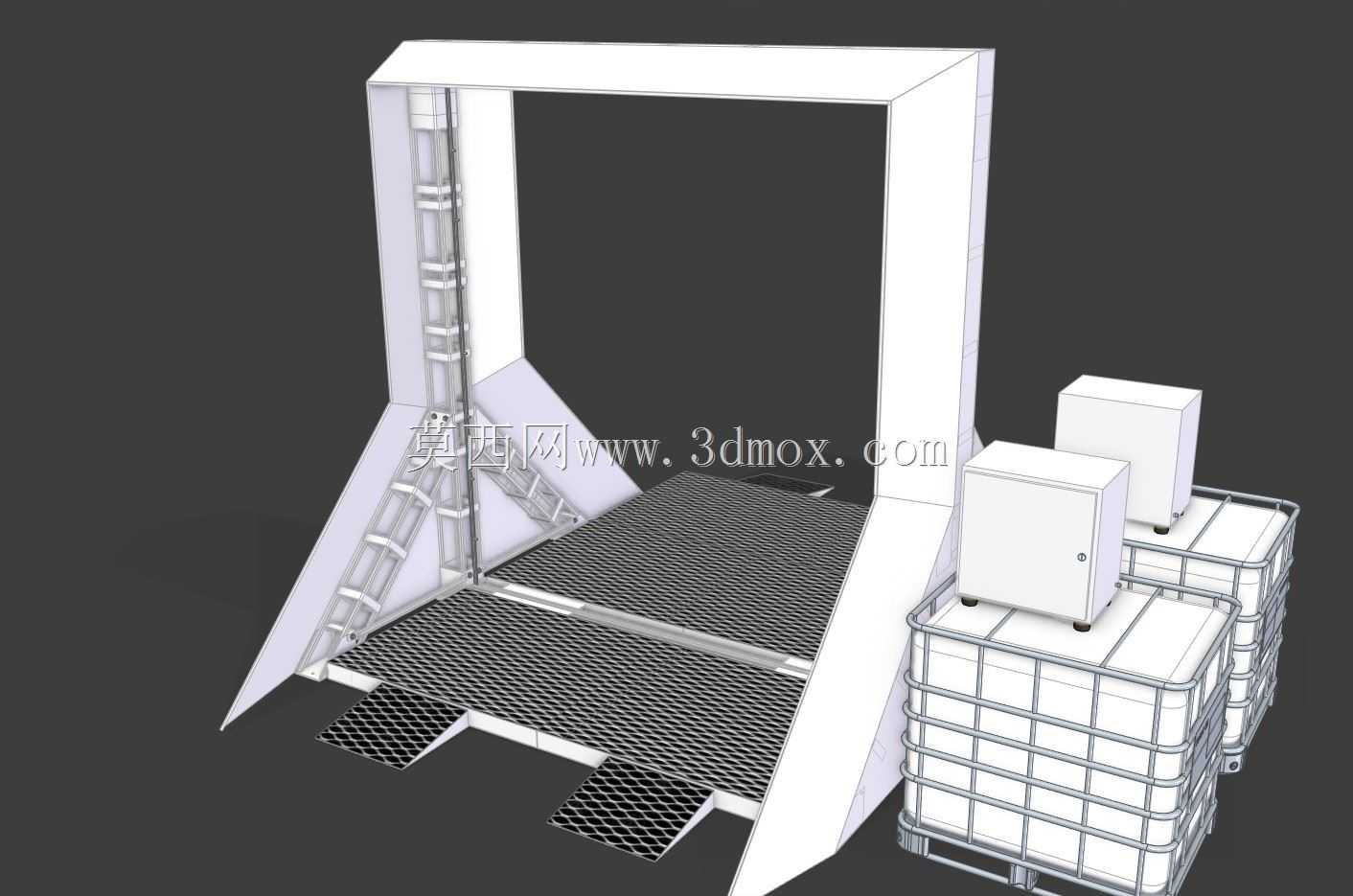

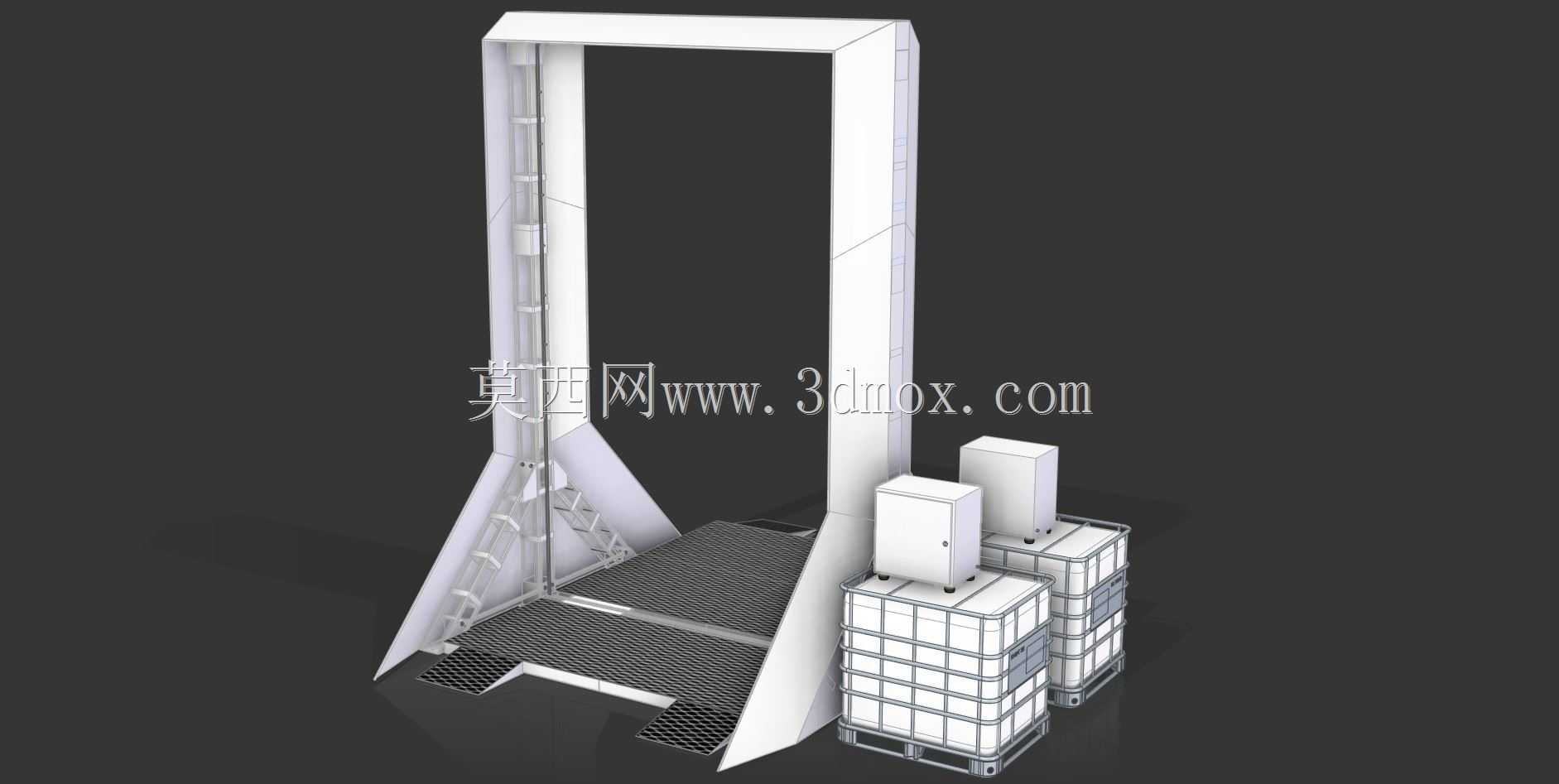

　　这套龙门式通道消杀清洗设备，核心应用场景集中在畜禽养殖场出入口、口岸货运通道、疫区车辆管控卡点、医疗废物处置场入口这类需要对通行车辆做全方位消杀的区域，日常也可适配物流园区、建筑工地的车辆出场清洗需求，避免带泥、带污染物上路。设备整体采用对称式龙门框架结构，两侧立柱与顶部横梁形成封闭的通行门洞，框架底部设置带防滑格栅的通行平台，格栅下方预留废液收集导流槽，可将消杀或清洗产生的废水统一汇集至侧边的储液单元，避免废液漫流造成二次污染。

　　从功能实现逻辑来看，框架立柱内侧与横梁下侧预留了多组喷嘴安装位，可根据消杀需求适配不同雾化等级的喷嘴，既可以实现高压水流冲洗车身附着的泥污、杂物，也可以切换为雾化消杀模式，对车辆外表面、轮胎、底盘缝隙做全覆盖的药剂喷淋，相比传统人工手持消杀设备作业，通道式结构可保证车辆通行过程中无消杀死角，作业效率提升数倍，同时避免操作人员近距离接触药剂或污染物。侧边配套的两组储液箱采用标准吨箱结构集成设计，箱体上方搭载泵组与电控单元，可直接放置在硬化地面上，无需额外做复杂的预埋基础，仅需将设备整体调平固定、接通水电即可投入使用，适合临时卡点或场地条件有限的场景快速部署。

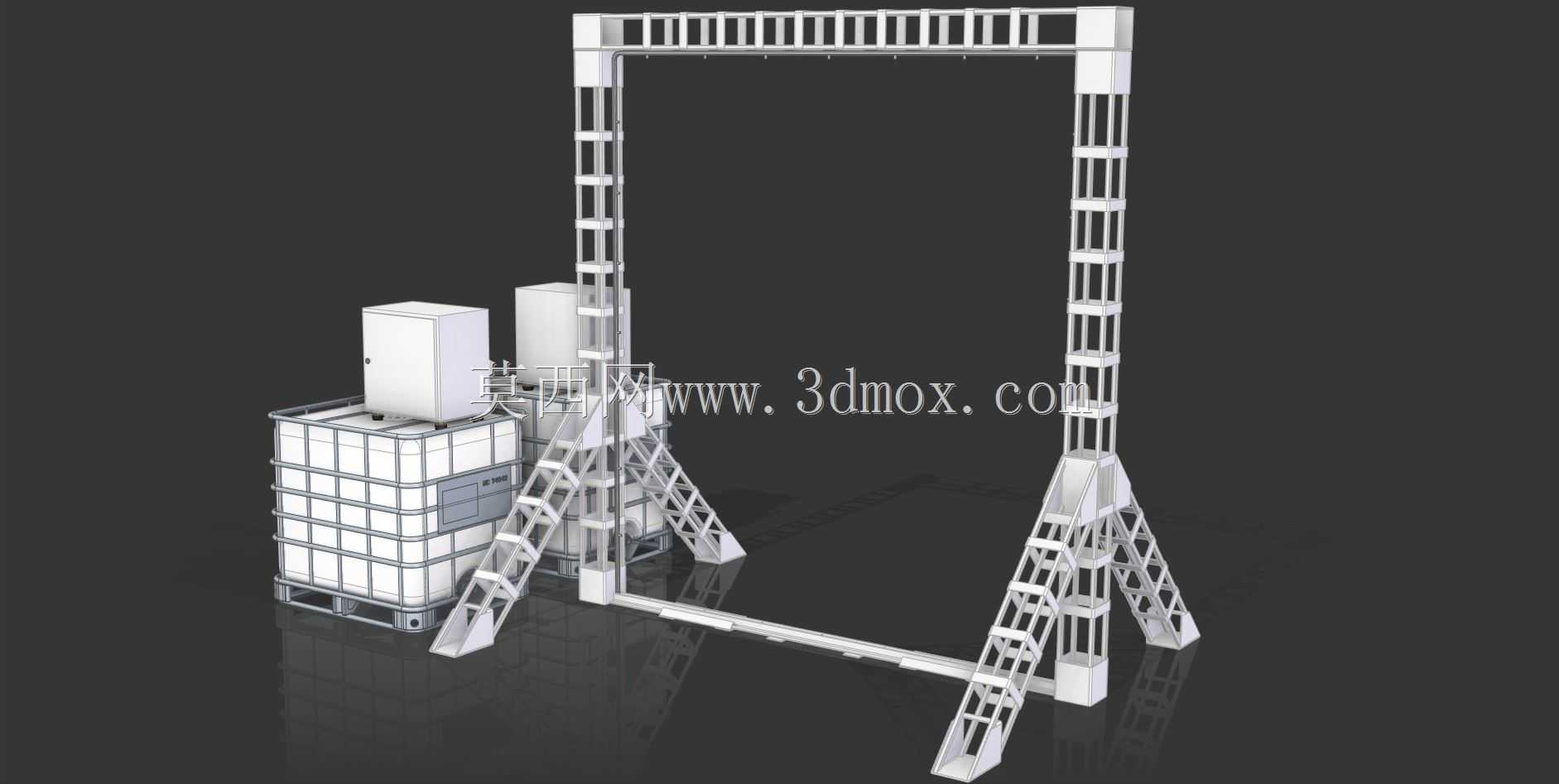

　　设计过程中，框架主体采用型材拼接结构，底部做三角加强支撑，抵消车辆通行时可能产生的侧向剐蹭冲击力，同时兼顾整体结构的轻量化，方便整体转运吊装。通行平台的格栅采用防滑镂空设计，既可以承载常规货运车辆、乘用车的通行重量，又能让喷淋后的液体快速下渗，避免平台面积水造成车辆打滑。设备的安装边界需要预留足够的通行缓冲区，龙门门洞的净宽、净高可根据常规通行车辆的外廓尺寸调整，保证大型厢式货车、工程车辆可顺利通行，两侧储液单元与龙门框架的间距预留检修空间，方便日常更换药剂、维护泵组与管路。

　　管路布局沿框架型材内侧走线，所有外露管路做防腐蚀处理，适配含氯消毒剂、碱性清洗液等不同介质的输送需求，避免长期接触药剂出现管路老化渗漏。电控单元集成在储液箱上方的密封柜内，可搭配地感线圈、红外感应模块实现车辆进入自动启动喷淋、车辆驶离自动关停的无人值守运行模式，也可切换手动控制模式，针对特定车辆做定点强化清洗消杀。框架外侧预留了标识牌安装位，可张贴消杀流程、安全警示标识，引导驾驶员低速匀速通过通道，保证消杀接触时长满足防疫要求。

　　在结构细节处理上，龙门立柱底部与通行平台采用螺栓连接，可根据场地地面的平整度调整安装高度，保证框架整体垂直度，避免长期受车辆通行振动影响出现结构变形。喷嘴采用快拆结构，日常维护时可快速拆卸清理堵塞的喷孔，无需拆解整体管路。储液箱设置液位观察窗与低液位提醒，可及时补充消杀药剂或清洗水，避免设备空转损坏泵组。废液导流槽末端预留排污接口，可对接场地的废水处理系统，对使用后的消杀废水做无害化处理后再排放，符合环保排放要求。
