MAC打捆机装订装置配套结构备件

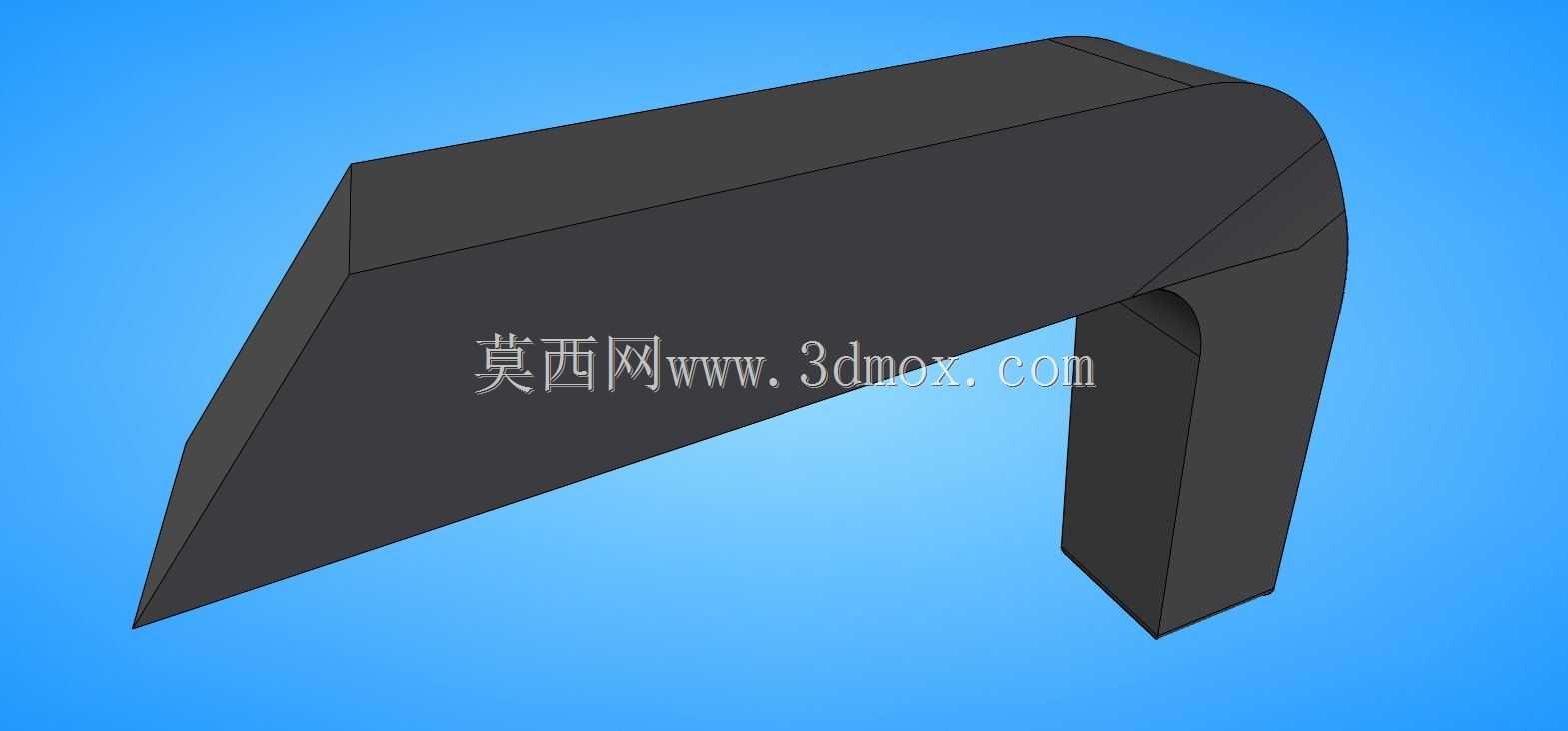

　　在纸品、印刷品批量后道加工场景中，MAC系列标准打捆机承担着堆叠物料的规整捆扎作业，而装订装置作为设备末端完成物料束紧固定的核心执行单元，其配套备件的结构精度、安装适配性直接决定整线连续运行的稳定性。本次呈现的结构件，正是装订装置上承担导向与限位功能的核心受力备件，日常运行中需要反复承受装订执行件的往复冲击与侧向挤压力，因此结构设计阶段就对刚性、形位公差、安装匹配度提出了明确要求。

　　从实际应用场景来看，这类备件主要适配标准MAC打捆机的装订工位，当设备完成一摞印刷品、纸件或者轻薄包装件的堆叠对齐后，装订装置会触发打钉或者束带锁紧动作，该结构件一方面为装订执行头提供稳定的滑动导向路径，避免执行头在高速往复动作中出现偏摆，导致装订位置偏移、钉脚弯折不到位的问题；另一方面其L型的弯折结构刚好卡在装订装置的安装基座卡槽内，承担动作过程中的侧向受力，将执行头的冲击载荷均匀传递到设备基座上，避免局部应力集中导致的结构开裂。

　　设计思路上，该结构件没有采用复杂的曲面造型，整体以直面拼接为主，仅在弯折过渡处做了圆弧倒角处理，这种设计首先是考虑到备件加工的工艺性，采用常规板材下料、折弯、焊接后打磨即可完成毛坯加工，后续仅需要对安装面、导向接触面做精铣处理就能满足公差要求，不需要复杂的五轴加工工序，能够有效降低备件的加工成本，也方便后期设备运维时的快速替换。结构的一端做了斜切收窄处理，这个结构并非造型装饰，而是为了在安装时能够快速对准基座的安装插槽，减少装配对位的时间，同时斜切面也能在装订动作过程中为物料提供一个导入斜面，避免堆叠的物料边缘被结构件直角剐蹭，导致物料折边、破损的问题。

　　从安装边界来看，该结构件的竖直段厚度与基座安装槽的宽度采用H7/h6的间隙配合，安装后竖直段完全嵌入基座卡槽内，水平段则贴合在基座的上表面，通过两个沉头螺钉完成锁紧固定，安装后整体突出基座的高度刚好与装订执行头的下限位齐平，不会额外占用装订工位的物料放置空间。结构的整体长度覆盖了装订装置整个执行行程的导向范围，确保执行头从初始位到装订完成位的全行程都能得到稳定的侧向支撑，避免长行程动作末端出现的晃动问题。

　　实际运行过程中，这类备件属于易损耗件，长期反复承受冲击载荷后，导向接触面会出现磨损，导致导向间隙变大，当间隙超过0.2mm时就容易出现装订位置偏差，因此在建模阶段就对导向面的厚度预留了0.5mm的修磨余量，后期维护时可以通过修磨接触面、加装调整垫片的方式恢复配合精度，不需要整体更换备件，能够有效降低设备的运维成本。同时结构的所有棱边都做了R1的圆角处理，避免运维人员拆装时被锋利棱边划伤，也避免剐蹭输送过程中的物料。

　　从受力角度分析，该结构件的受力集中区域在弯折处，因此建模时在弯折内侧做了加厚处理，相比其他位置壁厚增加2mm，避免长期受冲击出现弯折变形，同时外侧的圆弧过渡也能分散应力，减少应力集中系数，提升结构的抗疲劳寿命。整个结构没有设计多余的减重孔，一方面是因为该位置的安装空间充足，不需要刻意减重，另一方面实心结构的抗冲击性能更好，能够承受更高频次的往复冲击载荷，适配设备高速连续运行的工况需求。
