带喷雾回收功能的公共消毒洗手装置

　　这款带喷雾回收功能的消毒洗手装置，最初的设计切入点是解决公共场景下常规手消设备的两大痛点：一是开放式喷雾消毒时，雾化的消毒液会大量弥散到周边空气中，既造成药剂浪费，也容易让周边人员吸入刺激性气溶胶，长期使用还会在周边台面、墙面形成消毒液残留结晶，增加清洁维护负担；二是常规按压式消毒设备需要肢体接触出液部件，在高人流场景下容易造成接触式交叉污染。从实际落地场景来看，这款装置适配的场景覆盖很广，包括医院门诊的预检分诊通道、写字楼的大堂入口、餐饮门店的备餐区入口、学校教学楼的公共洗手区、公共交通站点的候车厅，甚至是食品加工车间的人员更衣消毒段，都能匹配对应的使用需求。

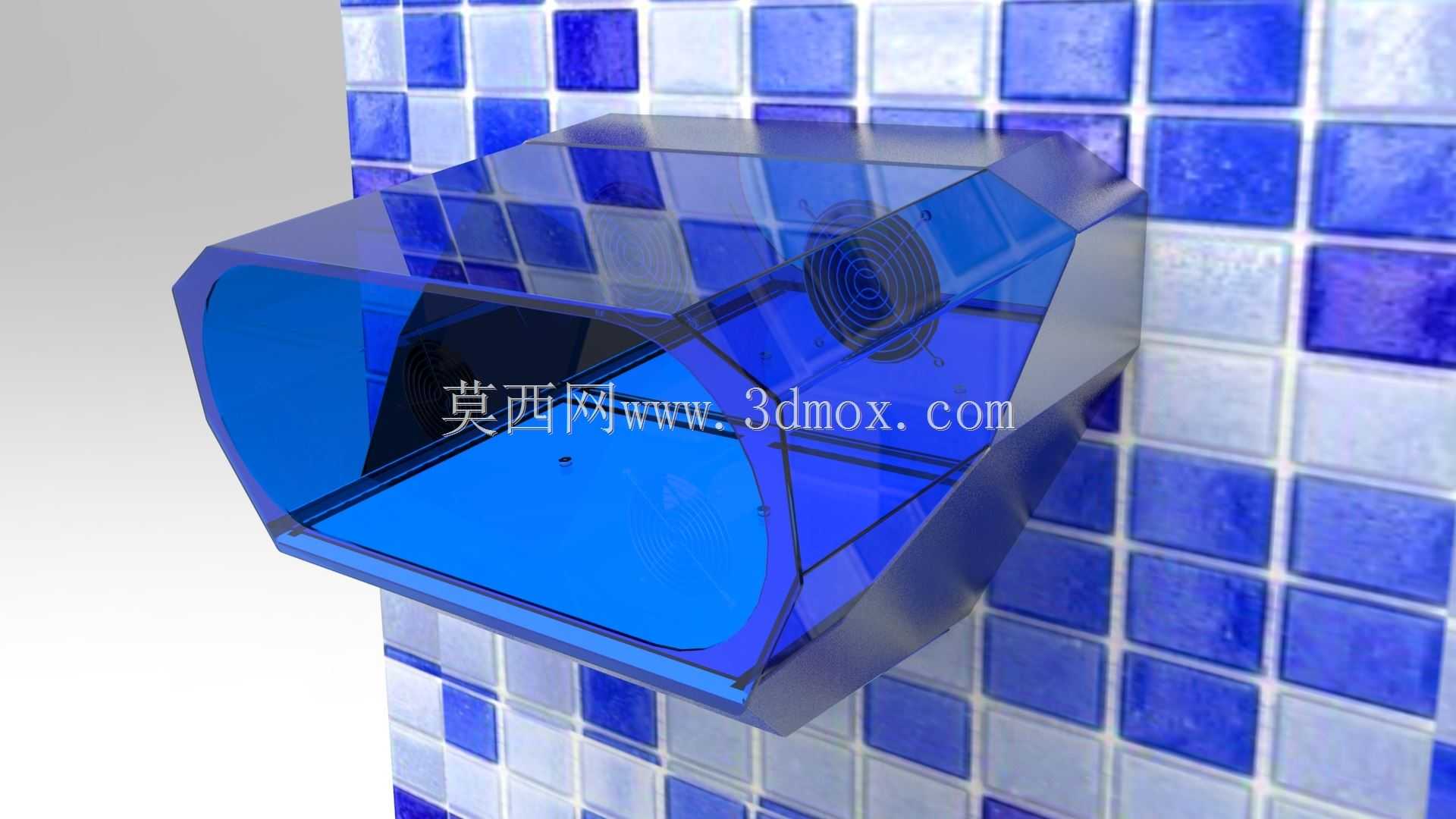

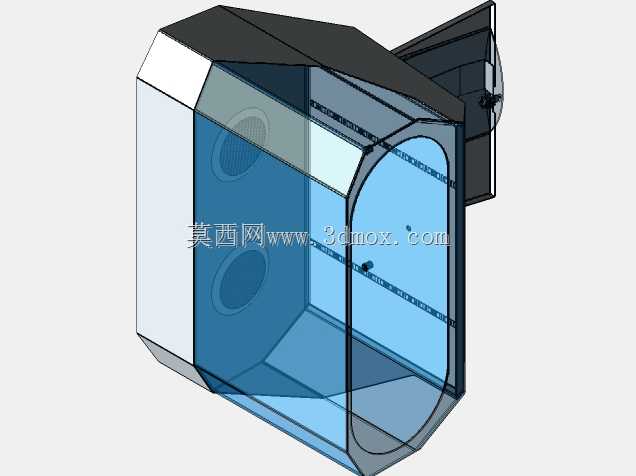

　　在功能结构的设计上，装置整体采用上下分层的腔体布局，上部的蓝色半透明腔体是消毒液存储与雾化发生单元，下部的斜切式开放槽位是手部伸入操作的作业区。和常规开放式喷雾手消不同的是，操作区的内侧壁做了环形的负压回收流道设计，当使用者将手伸入槽位触发感应模块后，雾化喷嘴会从多个角度喷出粒径在10-50微米的消毒雾滴，均匀覆盖手部全表面，同时回收流道会产生稳定的定向负压气流，将没有附着在手部的多余雾滴全部抽吸到装置内部的回收液仓，经过滤组件处理后，未被污染的消毒液可以回流到储液腔二次利用，被污染的残液则会导入废液收集槽统一处理，完全避免雾滴外溢的问题。感应模块采用的是红外漫反射感应，感应距离设置在8-15厘米，既可以避免人员路过时的误触发，也能保证手部伸入后0.3秒内快速启动喷雾，整个消毒流程的时长设置在12秒，刚好满足手部全表面覆盖消毒的时长要求，流程结束后自动停止喷雾和负压回收，待机状态下整机功耗低于0.5瓦，适合长期连续通电运行。

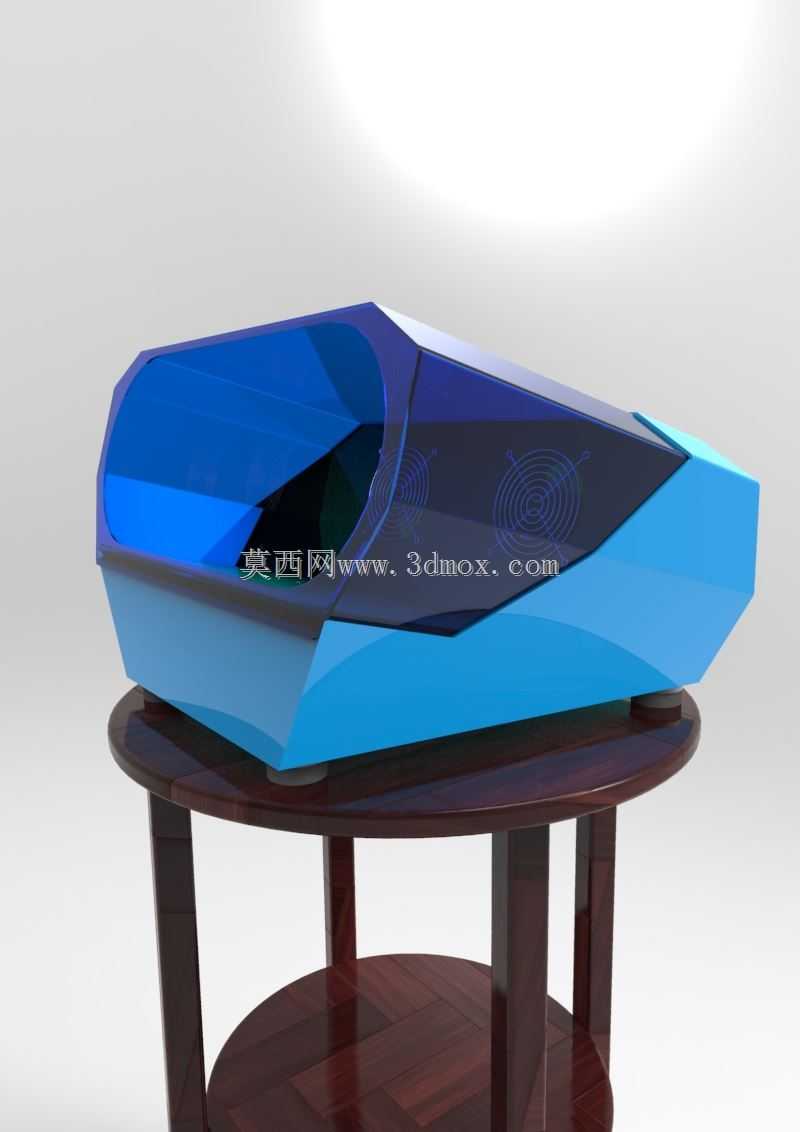

　　外形设计上采用了多面切角的棱形造型，没有多余的外凸结构，一方面是避免公共场景下人员磕碰受伤，另一方面这种无直角的光滑曲面设计，日常清洁时可以直接用消毒湿巾擦拭整个外表面，没有清洁死角。装置的整体外形尺寸控制在长380毫米、宽260毫米、高180毫米，这个尺寸是经过多轮场景适配调整的：长度方向控制在400毫米以内，不管是壁挂安装在墙面，还是放置在直径400毫米的小圆桌、台面上，都不会出现突出过多容易被碰落的问题；宽度方向控制在280毫米以内，手部伸入操作时，手肘不会碰到装置边缘，操作姿态自然放松；高度方向的设计则考虑了储液仓的容量，180毫米的高度下，内置储液仓可以容纳1.2升的消毒液，按照单人次消耗1.5毫升消毒液计算，满仓状态可以满足800人次的使用需求，减少日常补液的频次。

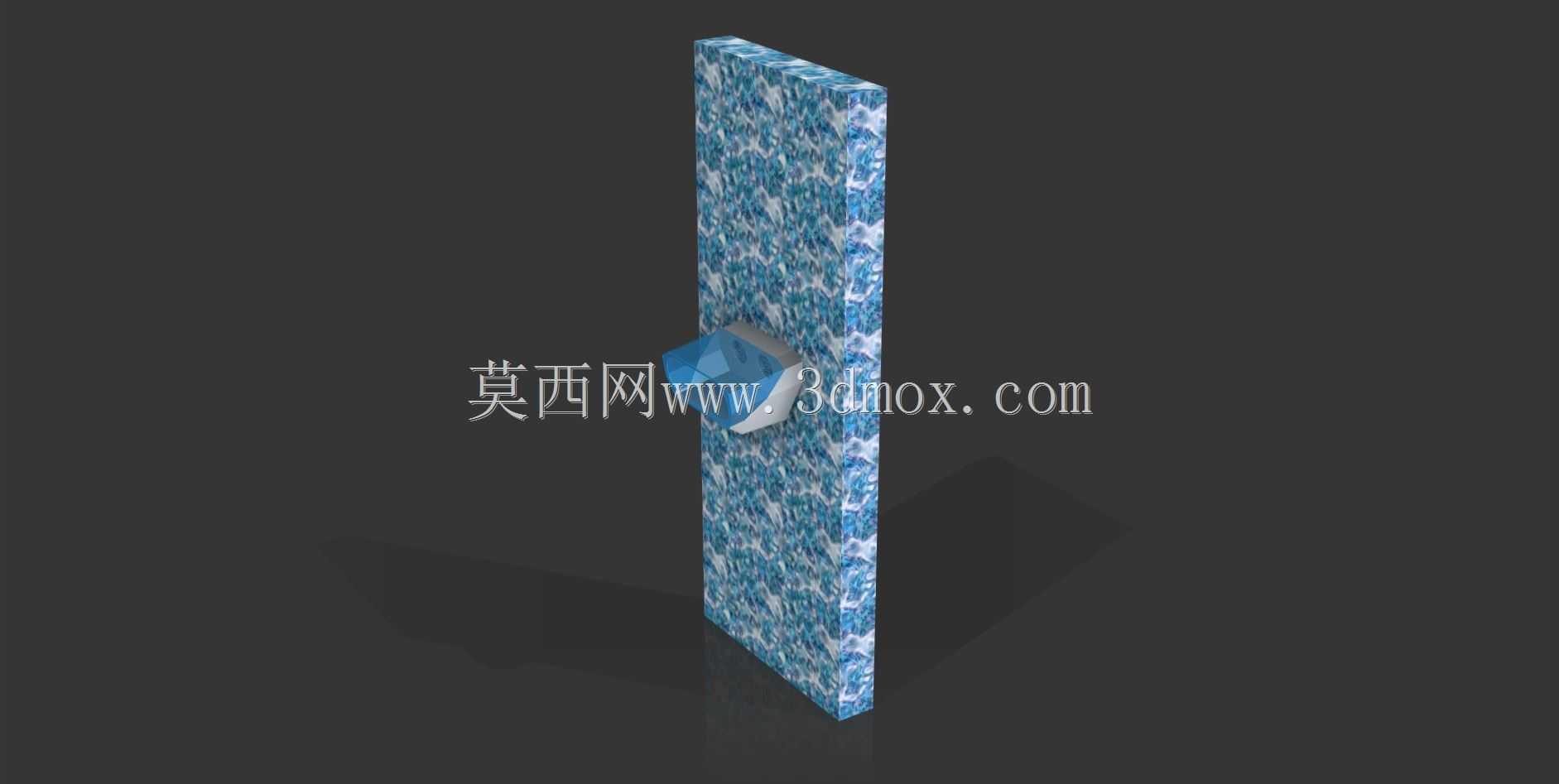

　　安装边界的设计上，这款装置做了两种安装适配结构：底部预留了四个标准的M5螺纹安装孔，既可以搭配配套的防滑橡胶脚垫直接放置在台面、桌面使用，也可以通过膨胀螺丝壁挂安装在墙面，壁挂安装时的预留安装高度建议在1200-1300毫米，也就是成年人站立时手部自然抬起的高度，不需要抬臂或者弯腰就能完成操作。装置的供电采用12V直流安全电压供电，配套的电源适配器可以直接接入常规220V民用市电，机身内部的电路部分全部做了环氧树脂灌封处理，即使在潮湿的卫生间、后厨环境下使用，也不会出现电路短路的问题。在材质选择上，外壳接触人体的部分全部采用食品级的ABS材质，上部的半透明储液仓采用耐消毒液腐蚀的PC材质，可以长期耐受含氯消毒液、酒精类消毒液、季铵盐类消毒液的腐蚀，不会出现材质开裂、透明度下降的问题。

　　从结构设计的细节来看，装置的储液仓采用了顶开式的补液口，补液口配有带硅胶密封圈的旋盖，补液时不需要将整个装置从安装位拆下，直接打开顶部旋盖就能加注消毒液，补液口处还内置了液位传感器，当储液仓内的消毒液剩余量低于100毫升时，装置侧面的提示灯会亮起淡蓝色的提示光，提醒运维人员及时补液，不会出现缺液空转的问题。回收系统的过滤组件采用抽拉式设计，日常维护时只需要将过滤抽盒拉出，更换里面的PP棉滤芯即可，不需要拆解整机，维护操作简单，不需要专业工具就能完成。和常规的凝胶类手消设备相比，这款喷雾式设计的消毒覆盖更均匀，不会出现凝胶在手部局部堆积、需要反复揉搓才能涂开的问题，加上回收功能的设计，长期使用的综合耗材成本比开放式喷雾设备低40%左右，也不会对周边环境造成二次污染。
