SicorMR10电梯曳引齿轮驱动主机

　　这套三维结构围绕电梯提升系统中的核心动力执行部件展开，呈现的是带齿轮减速结构的曳引驱动主机。它在电梯整机中的位置非常明确：安装于机房承重梁或无机房井道顶部承载框架上，一端通过曳引轮承载钢丝绳摩擦力，另一端连接制动与动力单元，把电机旋转运动经减速增扭后传递给曳引轮，从而带动轿厢与对重沿导轨做升降运动。

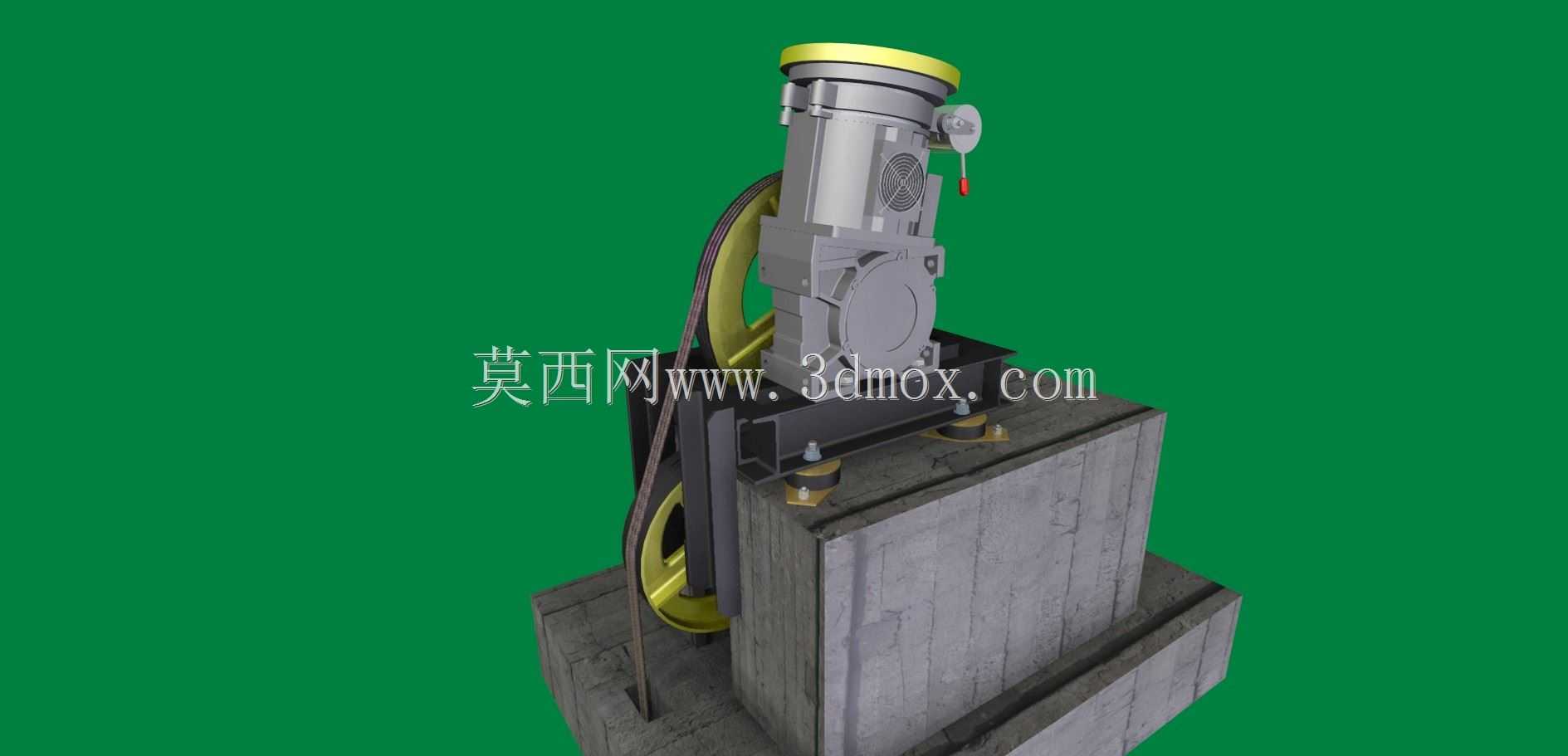

　　从实际使用场景看，这类齿轮式驱动主机常见于载货电梯、老旧乘客电梯改造、工业提升平台以及对成本和维护便利性较敏感的楼宇输送系统。与直驱式永磁同步主机相比，齿轮传动方案在相同电机功率下能够获得更大输出扭矩，低速提升时负载能力更直接；同时，电机、减速箱、制动器和曳引轮集中布置，便于机房内检修、换油和制动间隙复核。模型中左侧带黄色外缘的圆盘对应曳引轮工作区域，轮槽与钢丝绳接触后依靠摩擦传递牵引力，轮径、槽形和包角会直接影响曳引能力与绳寿命。

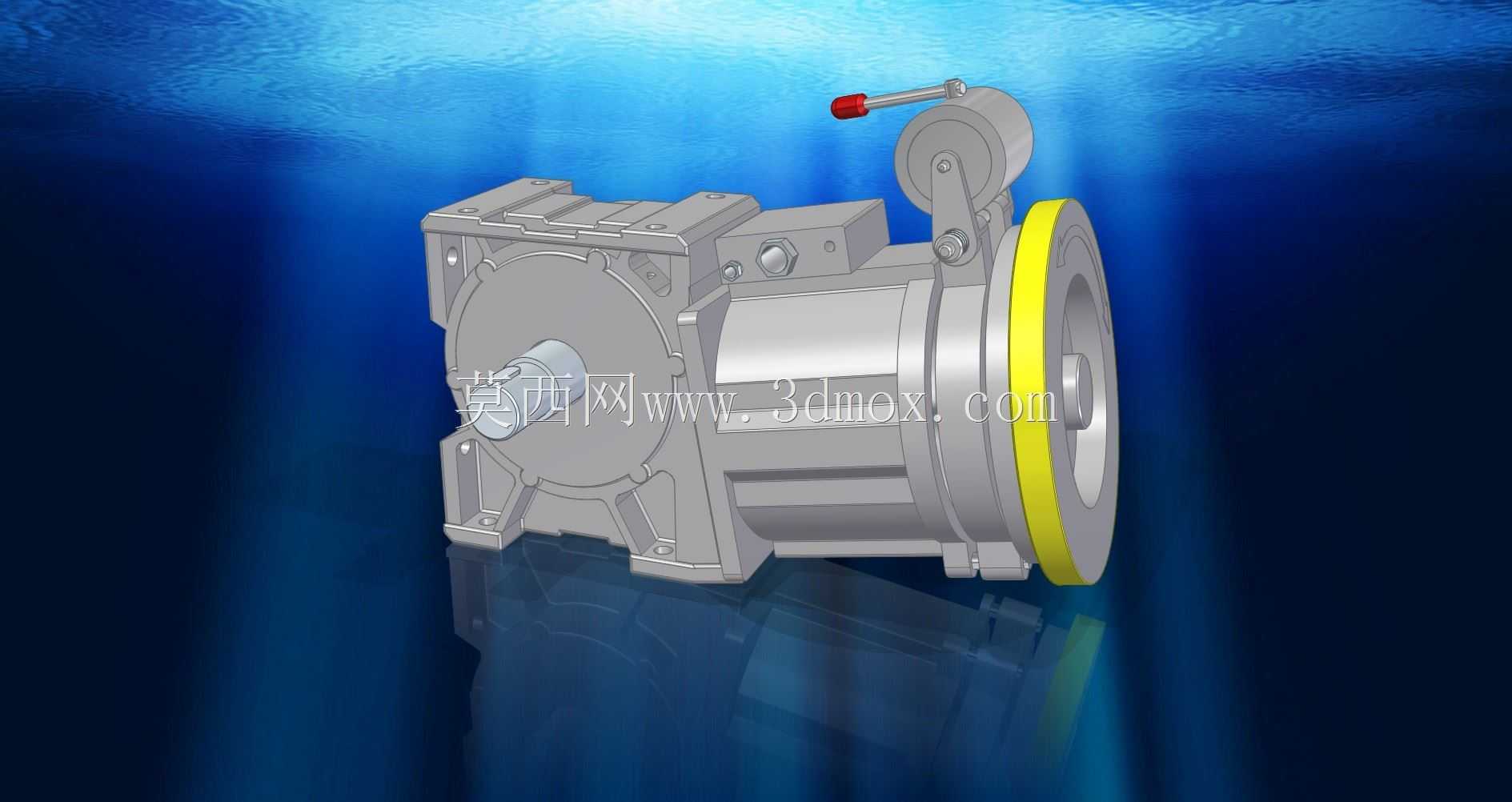

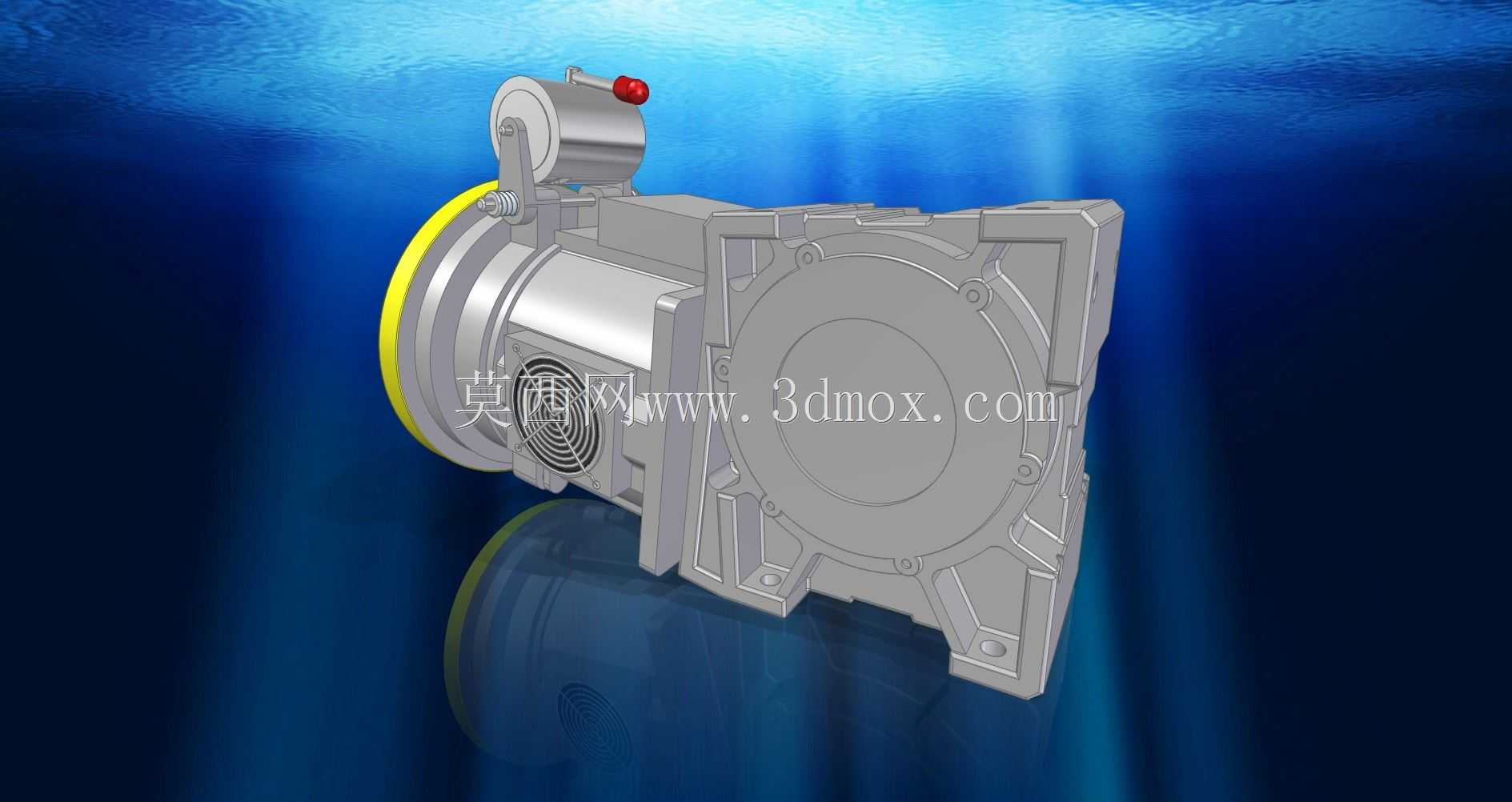

　　结构设计上，主机采用电机与减速箱体集成的思路。中部圆筒形壳体容纳电机及相关轴系，右侧大面积方形箱体则承担减速齿轮、轴承座和安装基准的功能。箱体表面的加强筋并非装饰特征，而是为了承受齿轮啮合产生的径向力、钢丝绳拉力以及制动瞬间的冲击载荷。筋条沿受力方向布置，可在不过度增加壁厚的情况下提高刚性，减少箱体变形对齿轮啮合精度的影响。箱体上的螺栓孔、定位凸台和沉台结构，为端盖、轴承压盖、检修盖板以及外部支架提供装配界面。

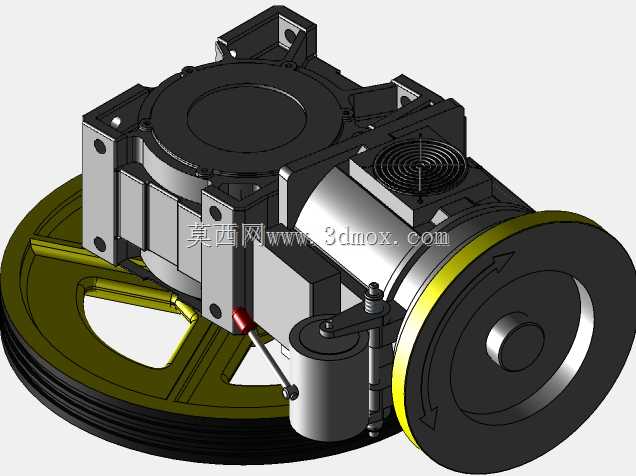

　　制动部分位于主机上方，包含独立的制动轮、电磁抱闸组件和手动释放相关结构。电梯停止时，制动器通过弹簧力压紧制动瓦，切断轿厢意外运动的动力传递路径；通电运行时，电磁机构克服弹簧力打开抱闸，使曳引轮自由旋转。顶部红色部件可作为手动松闸或状态指示相关结构的表达，在断电救援、检修盘车时需要配合制动释放操作。建模时这部分不能只做外形简化，因为抱闸臂回转中心、摩擦片包角、电磁铁安装面和限位螺钉位置，都会影响后续制动扭矩校核与维护空间检查。

　　传动链方面，齿轮减速级承担转速匹配与扭矩放大。电机轴的高转速、低扭矩输入经齿轮副后变为曳引轮侧的低转速、高扭矩输出。齿轮箱体内部需要考虑润滑油油位、轴承支承跨距、齿轮侧隙以及热膨胀空间；外部则要关注油封、透气塞、放油口和观察孔等维护特征。对于结构设计人员来说，三维模型的价值不只是展示外观，更在于检查轴系同心、箱体加工基准、紧固件可达性以及吊装运输时的重心位置。

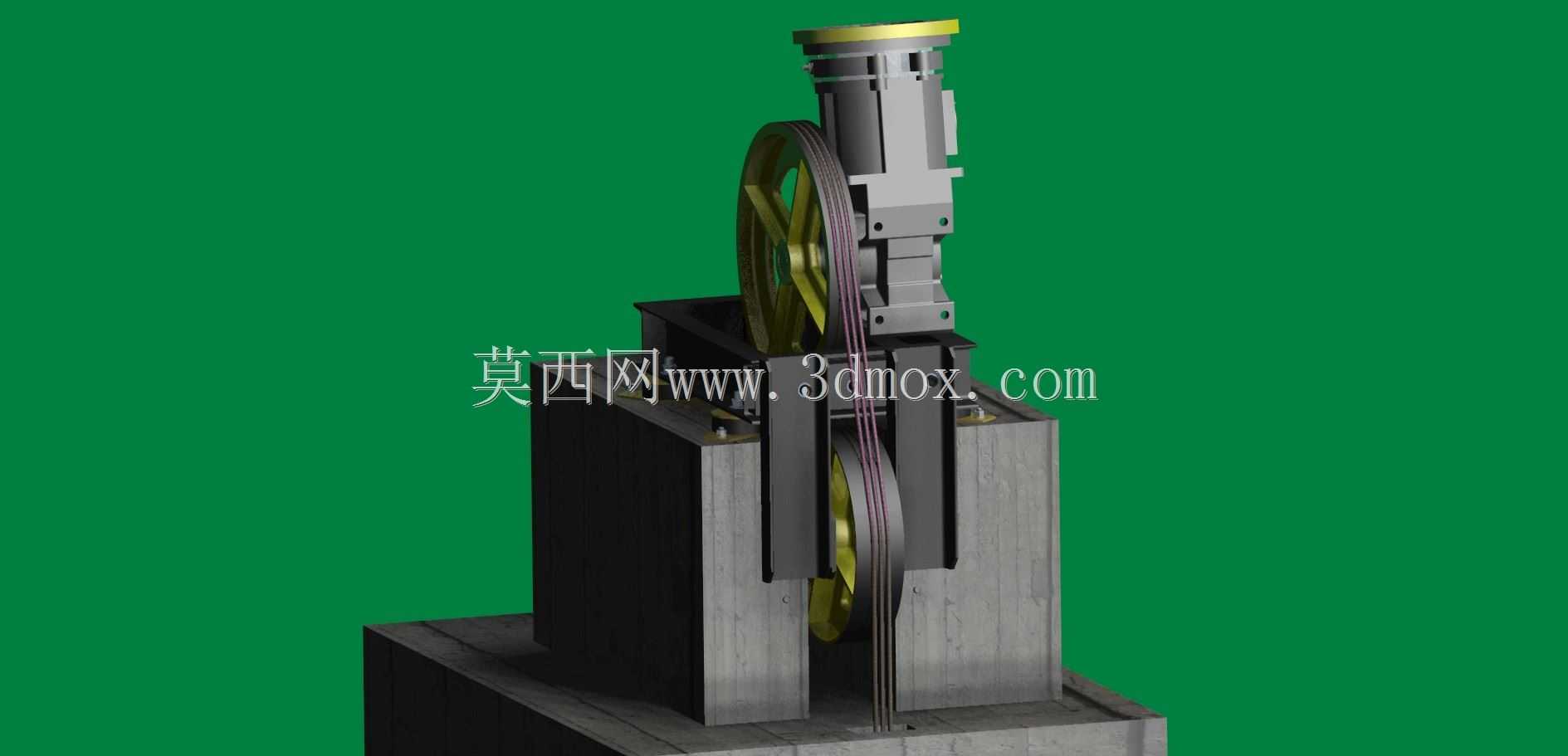

　　安装边界上，主机底部和侧部的安装面需要与承重梁或减振垫组件配合。方形箱体外侧的凸缘、孔位和加强区域决定了主机固定方式；曳引轮中心线、轿厢导轨中心线和对重导轨中心线之间的相对位置，必须在井道布置阶段同步校核。若曳引轮偏角过大，钢丝绳会在轮槽内产生附加摩擦和侧向力，导致噪声、绳槽磨损不均甚至曳引能力下降。模型还应预留编码器、接线盒、盘车手轮、防护罩和限位开关等附件的安装空间，避免现场装配时与机房梁、线槽或吊装件干涉。

　　从外形尺度判断，该部件属于电梯机房内的重型集成组件，运输时不能仅按普通电机处理。吊点应靠近整机重心，箱体薄弱盖板不宜作为受力位置；维修侧需留出抱闸调整、齿轮箱检查和曳引轮护罩拆装空间。对于选型人员，关注重点包括额定载重量对应的曳引扭矩、制动安全系数、绳轮直径与钢丝绳直径比例、齿轮箱承载等级以及安装面高度；对于建模人员，则应保证电机壳、减速箱、曳引轮、制动器和安装支架之间的装配关系清晰，使模型既能用于展示，也能服务于布置校核、检修空间分析和电梯主机方案评审。
