大推力航空火箭引擎三维结构设计

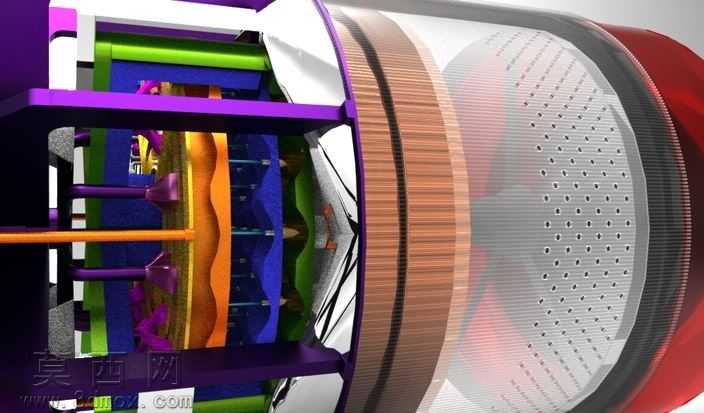

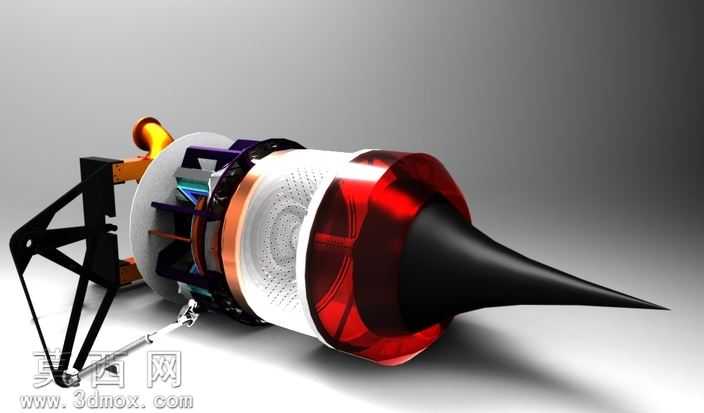

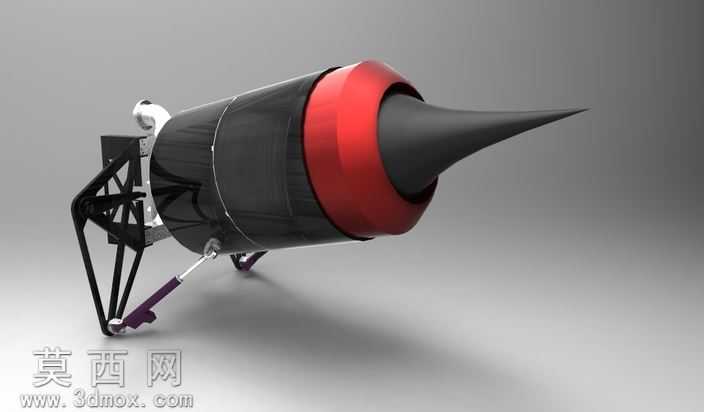

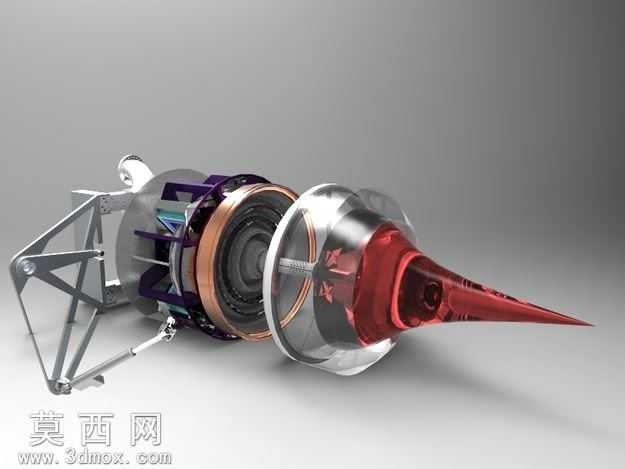

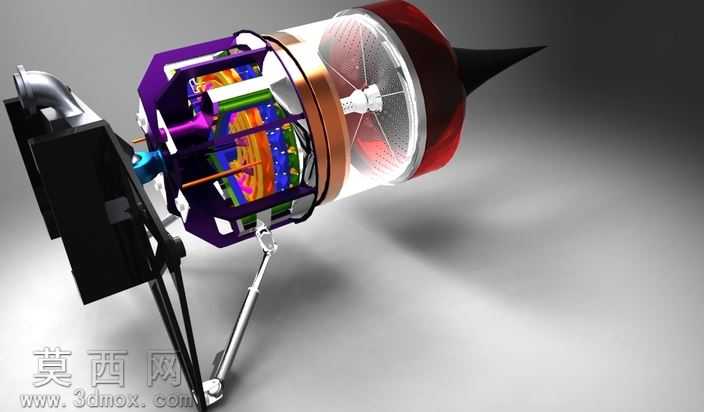

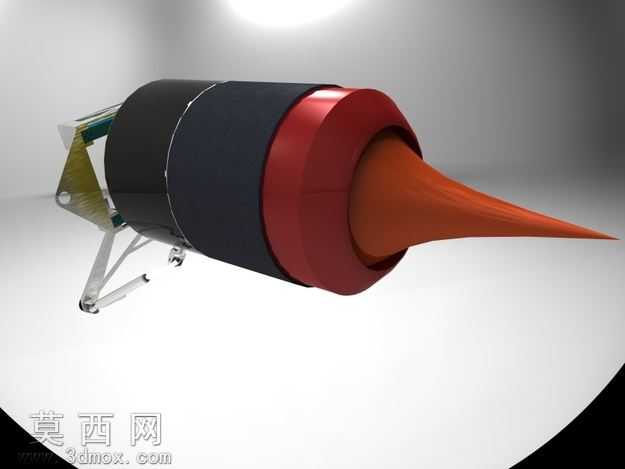

本作品为大推力航空火箭推进引擎的三维建模设计，整体模型严格遵循真实大推力推力器的尺寸比例进行还原，主体直径达3.5米，整体长度接近8米，完整复现了该类动力装置的核心结构特征。建模过程中首先通过基准面搭建确定引擎的整体中轴线，依次完成外壳主体、收敛扩张喷管、前端支撑结构、内部衔接组件的分步建模：外壳部分采用曲面建模工具构建流畅的圆柱主体轮廓，表面做分段式结构处理，还原真实引擎的壳体拼接结构，通过不同曲面的曲率调整保证壳体过渡顺滑无棱角；前端的尖锥形喷管采用放样凸台结合曲面切除的方式完成，精准还原喷管从粗到细的收敛扩张气动外形，保证喷管外表面的流线型弧度符合空气动力学设计要求；引擎侧部的支撑安装结构采用实体建模结合装配约束完成，还原了支撑臂的铰接结构、连接点位的细节特征，保证支撑结构与主体壳体的装配位置精准对应。材质渲染阶段，主体壳体部分采用哑光黑色耐高温复合材料材质，调整材质的粗糙度参数模拟高温工作环境下壳体表面的轻微磨砂质感；喷管部分采用红棕色耐高温合金材质，添加轻微的金属反射效果，还原合金部件在高温工况下的色泽特征；前端支撑结构采用金属银灰材质，添加少量磨损做旧效果提升模型真实感；场景布光采用多光源组合方案，主光源从斜上方打亮主体轮廓，辅助光源补全暗部细节，添加柔和的环境反射效果，让整体渲染图质感逼真，清晰展现各部件的结构层次。设计过程中额外完成了引擎特定偏转姿态的结构展示，还原引擎在Pitch13度、Yaw10度偏转状态下的结构形态，同时配套生成了对应的结构参考文件，建模时对大尺寸装配结构做了合理的轻量化处理，兼顾结构细节还原与文件加载的流畅性，完整展现大推力火箭引擎的整体构造与核心部件特征，可用于航空动力结构展示、相关原理教学参考等场景。
