插头部件注塑成型模具结构设计

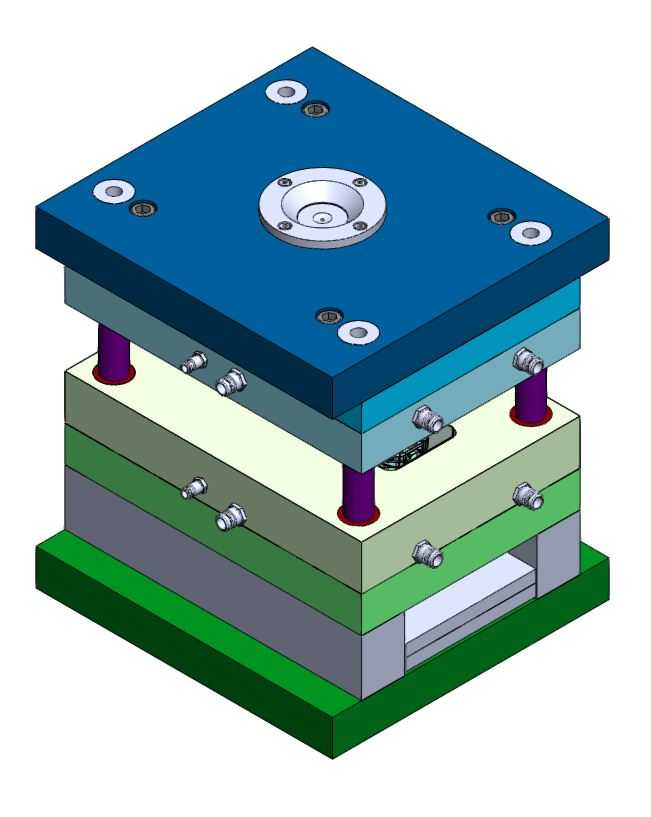

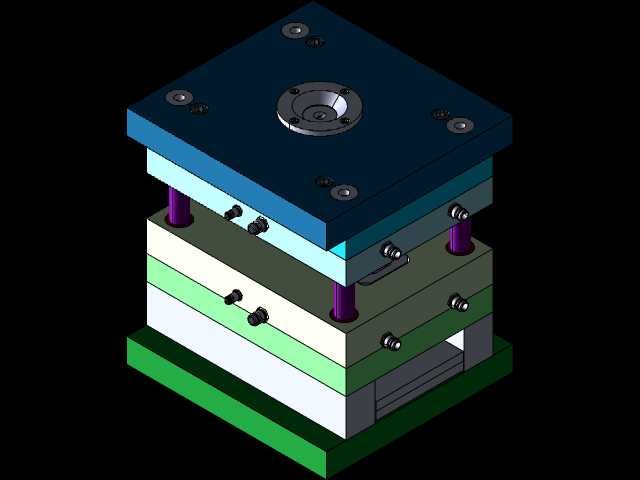

这套模具主要应用于消费电子接插件生产领域，针对电源插头的绝缘塑胶部件完成注塑成型作业，是小型电子配件量产环节的核心工艺装备，适配卧式注塑机的安装使用场景，可在连续生产工况下完成插头塑胶外壳的批量成型，满足电子接插件行业对部件尺寸精度、外观一致性的生产要求。模具整体采用叠层式模架布局，从上至下依次排布定模固定板、流道板、定模板、动模板、支承板、垫块与动模固定板，各层板件通过内六角螺钉完成锁固，依靠导柱导套实现合模过程的精准导向，避免合模错位导致的型腔偏心问题，保障成型部件的壁厚均匀性。模架的安装边界完全适配常规小型注塑机的拉杆间距尺寸，上下固定板的定位圈与注塑机射嘴中心严格对中，主流道衬套采用耐磨合金材质制作，可承受长期射胶的冲刷磨损，延长模具的连续生产寿命。模具的成型部分针对插头的外形结构设计了对应型腔与型芯，分型面设置在插头部件的最大轮廓处，开模后成型件会留于动模侧，依靠顶出机构完成自动脱模，顶杆排布避开插头的外观面与装配定位面，避免顶出痕迹影响后续的插头装配与外观质量。冷却回路采用多层并联式布局，在定模、动模的成型区域周边均匀布置冷却水孔，水孔距离型腔壁的距离保持在合理区间，保障成型过程中型腔各区域温度均匀，减少塑胶件的冷却变形与内应力，不过当前冷却回路的覆盖范围仍有优化空间，在插头的插片包覆区域可进一步增设冷却点位，缩短成型周期的同时提升部件的尺寸稳定性。模具的导向部件、紧固部件、复位部件均采用标准化配件，可在配件损耗时快速完成更换，降低生产过程中的维护停机时间，复位弹簧的选型匹配顶出行程需求，合模过程中可带动顶出机构精准回位，避免顶杆与型芯发生碰撞干涉。这套模具的结构逻辑清晰，各功能模块排布紧凑，在小型注塑件的生产场景中具备较好的适配性，能够满足插头类塑胶部件的批量成型需求，后续可通过优化冷却回路布局、调整浇口位置进一步提升成型品质与生产效率。
