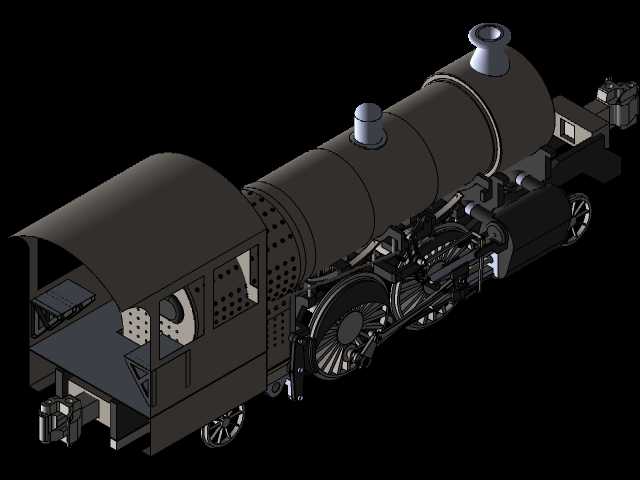

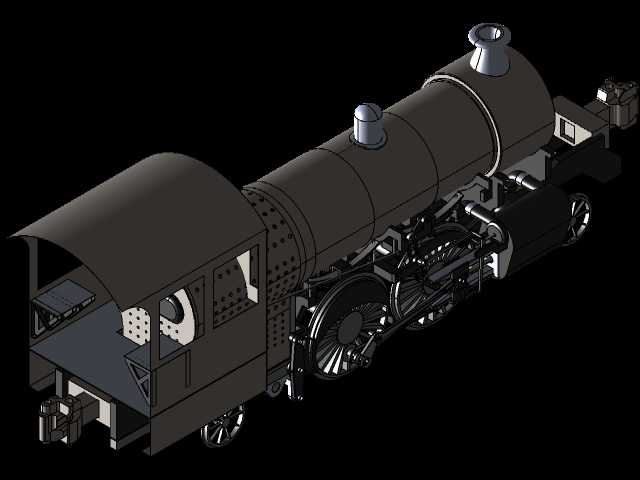

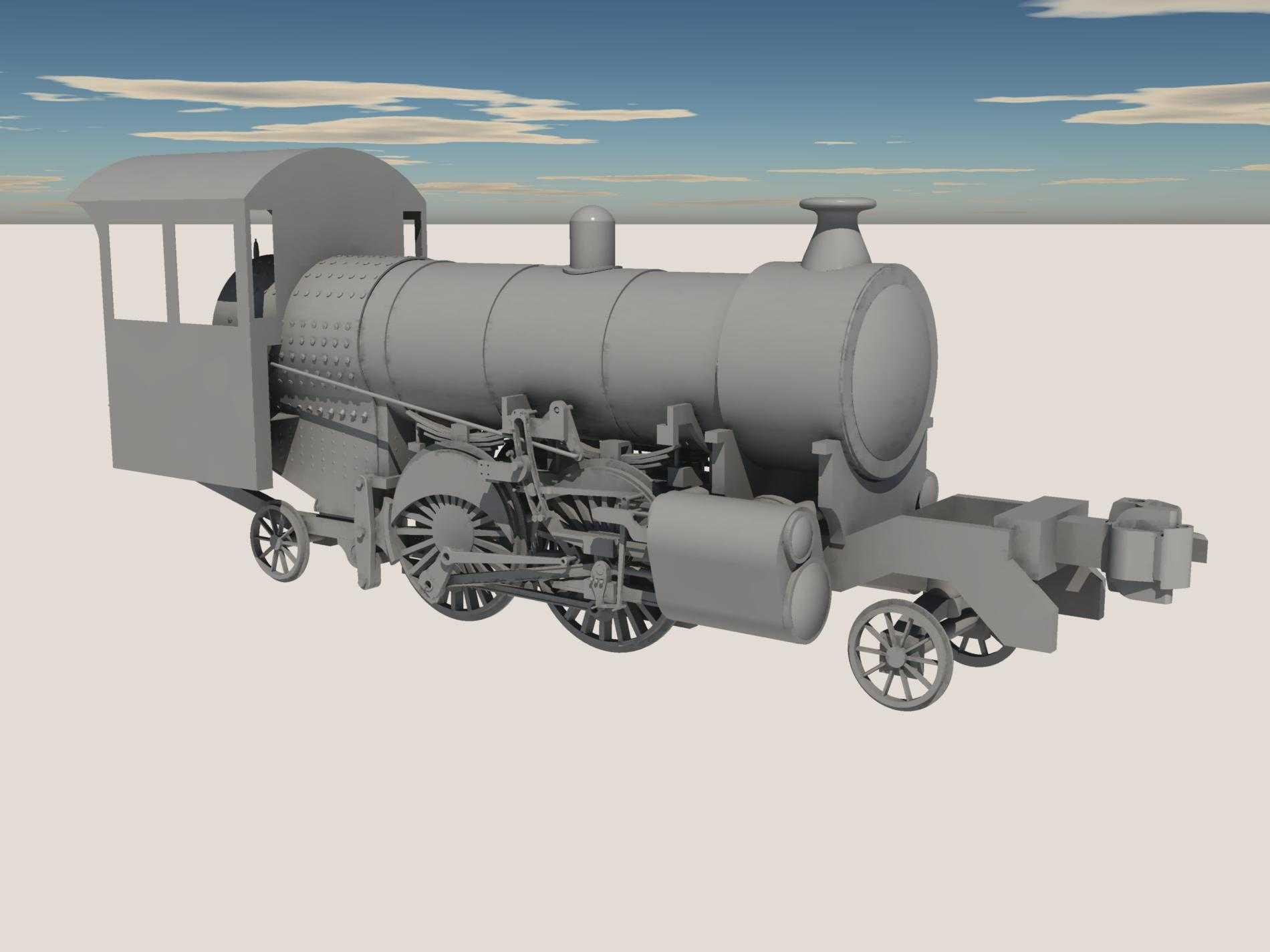

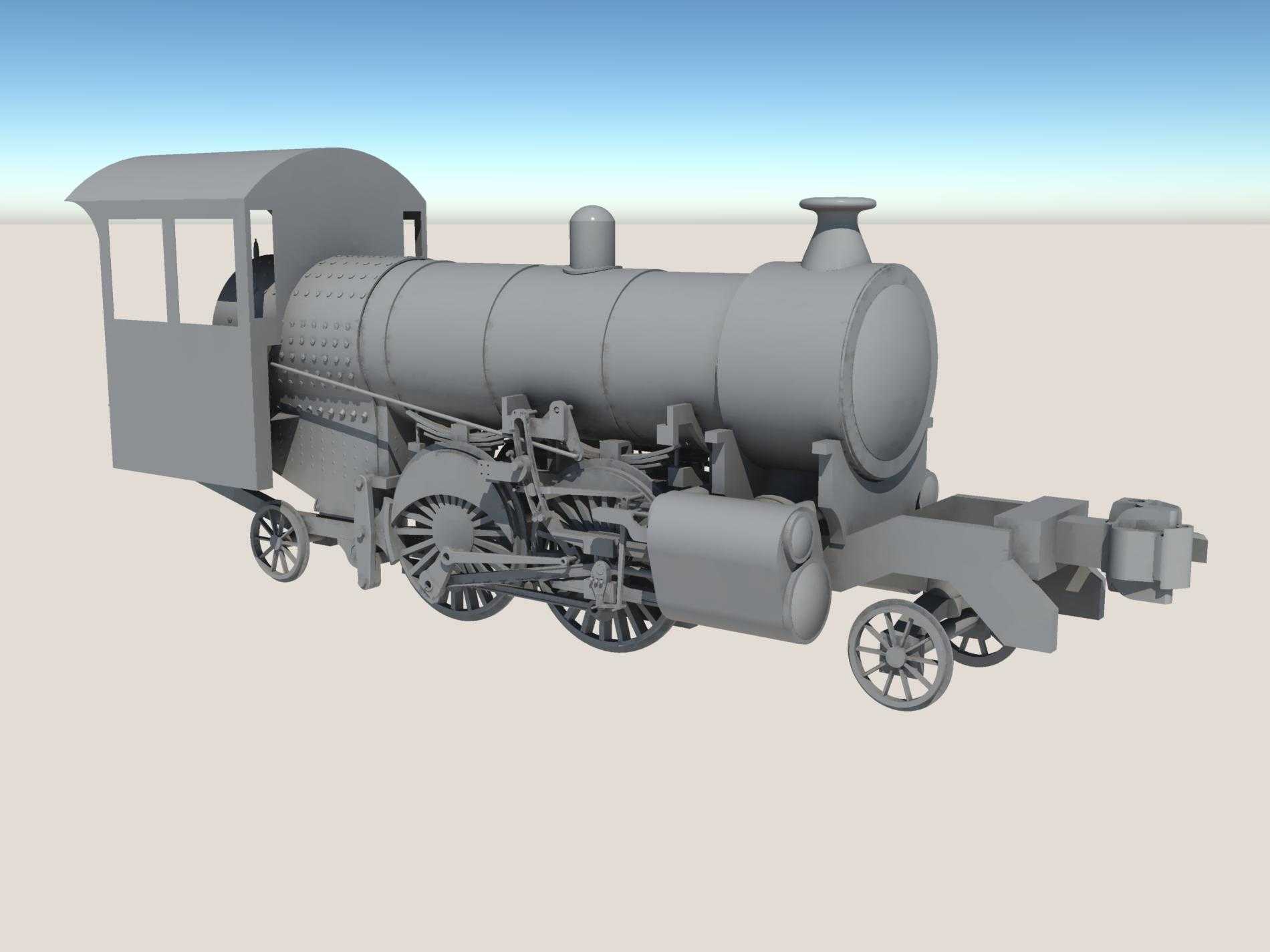

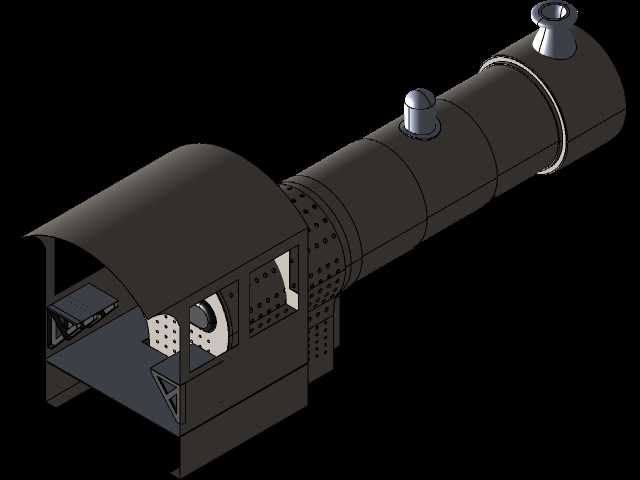

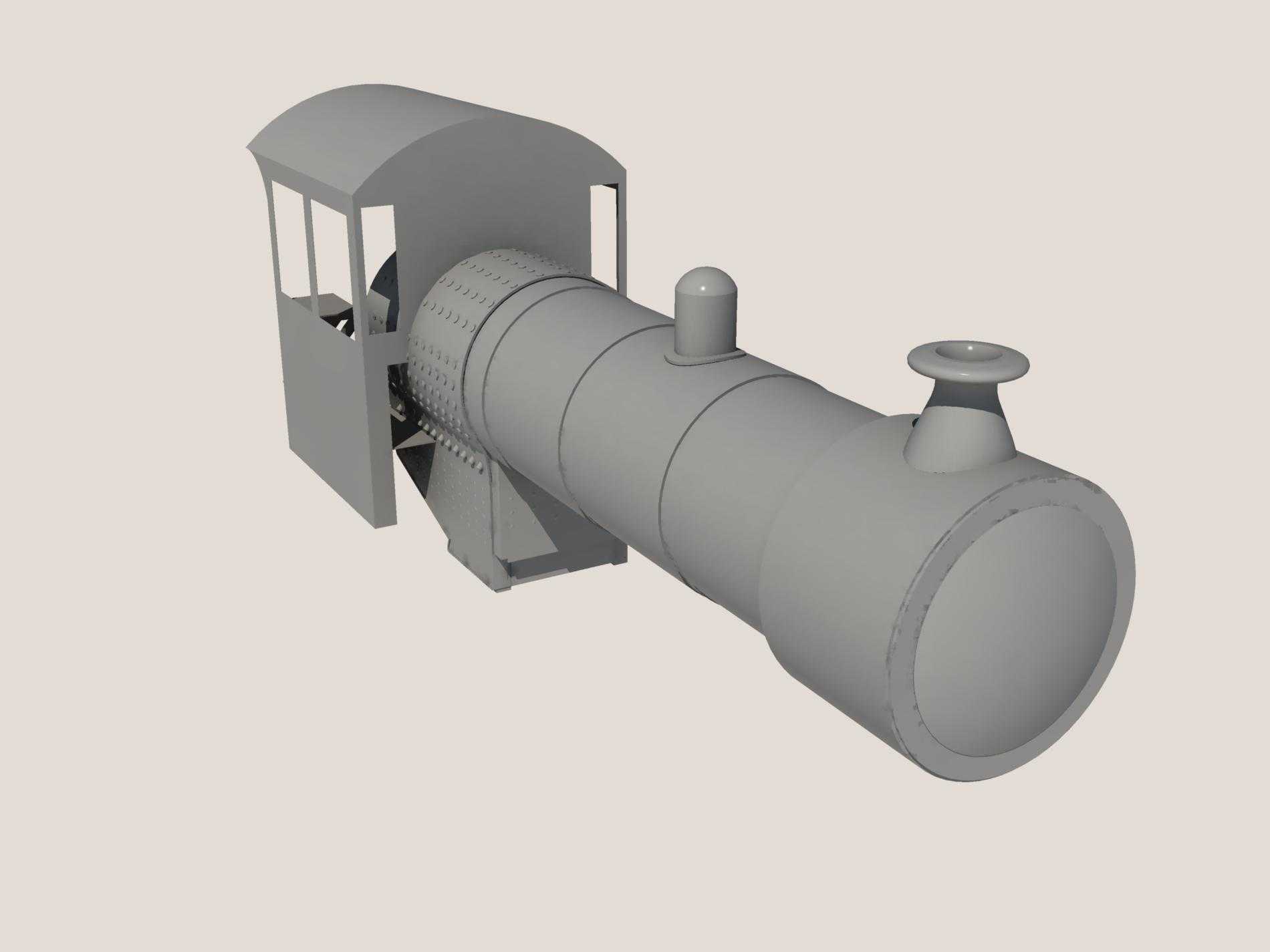

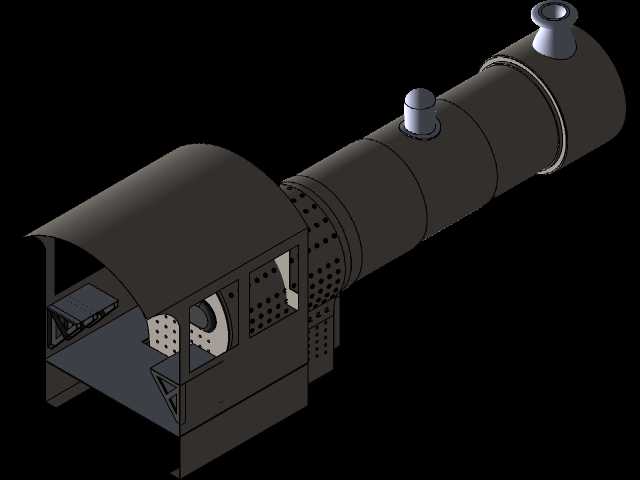

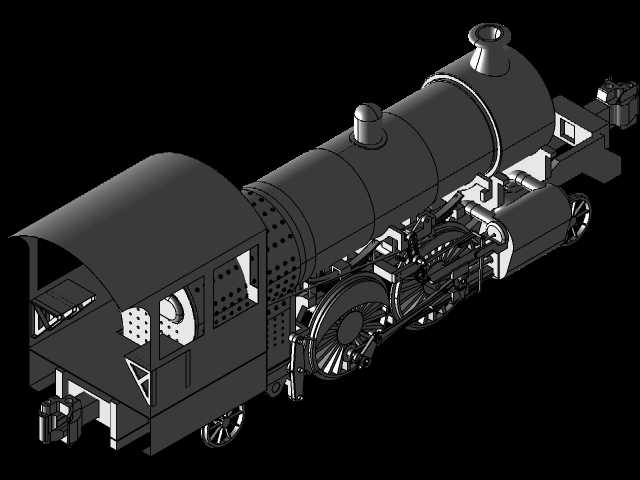

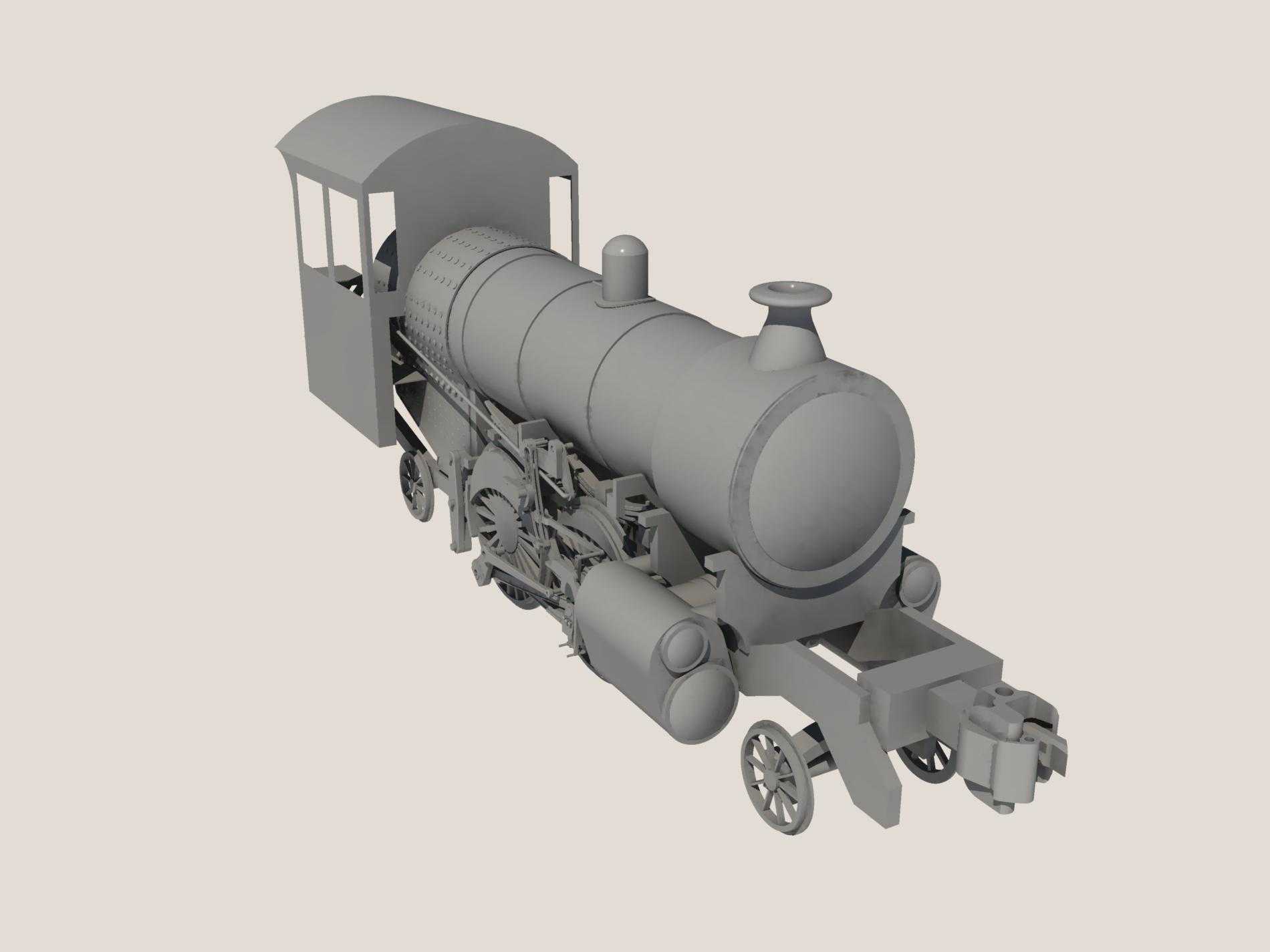

模块化2-4-2型蒸汽机车底盘结构

该蒸汽机车结构采用模块化拆分设计思路，将走行底盘与锅炉、燃烧室、驾驶室等上部功能组件做独立子装配划分，核心解决传统蒸汽机车三维设计中组件耦合度高、改型迭代效率低的问题，可广泛应用于轨道交通装备教学演示、复古机车文创开发、铁路主题展陈道具制作、工业科普仿真场景搭建等多个场景。从实际用途来看，该底盘作为蒸汽机车的核心承载走行部件，承担整车上部所有结构的重量传递，同时将蒸汽动力输出的扭矩通过连杆机构传递至动轮，实现机车的轨道走行功能，悬挂结构可缓冲轨道接缝带来的竖向冲击，保证走行过程的平稳性，阀门齿轮组件则负责配气机构的动力传输，精准控制气缸进排气时序，保障蒸汽动力的高效转化。在功能特性层面，模块化的组件划分让不同子装配可独立进行参数调整与结构优化，比如针对窄轨、准轨等不同轨距场景，仅需调整轮对间距与侧梁安装位即可快速适配，无需对上部锅炉、驾驶室结构做大幅改动；走行部的轮组采用2-4-2轴式布局，前端两对导轮负责引导转向、缓解曲线通过时的轮轨磨损，中间四组大直径动轮负责传递牵引力、提供足够的轮轨黏着力，后端两对从轮承担驾驶室后部重量、辅助提升高速走行稳定性，连杆机构的铰接位均预留了标准安装间隙，可模拟真实机车走行时的连杆往复运动效果。设计过程中严格遵循窄轨机车的安装边界要求，走行部侧梁的安装接口与上部组件的连接位采用统一基准，所有铰接孔位的同轴度公差控制在合理范围内，既保证虚拟装配时无干涉，也可直接对接3D打印、缩比模型制作的工艺要求；底盘的管线布置预留槽位与上部组件的管路接口一一对应，避免后续装配时出现管线错位问题，整体外形尺寸适配常见的1:32、1:48等主流铁路模型比例缩放需求，轮对内侧距严格对应窄轨轨道的安装尺寸，可直接搭配商用轨道组件完成动态演示模型的组装。
