电梯渐进式安全制动装置结构设计

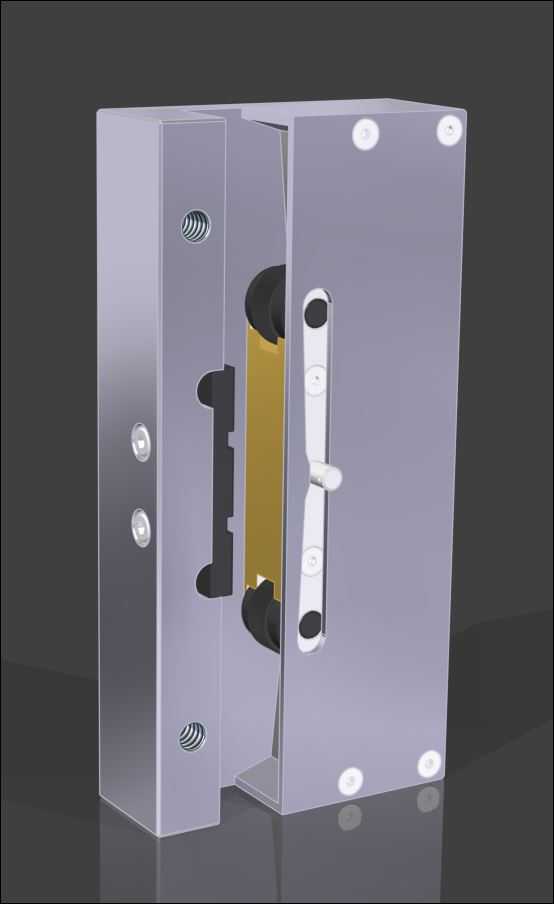

该装置属于电梯运行系统中的核心安全防护部件，主要应用于各类曳引式垂直升降电梯的安全保护回路中，当电梯出现超速运行、曳引绳断裂、失控下坠等极端故障工况时，该装置会被触发动作，通过夹紧导轨的方式将轿厢稳固制停在导轨上，避免轿厢坠落或冲顶引发恶性安全事故，是电梯安全保障体系中最后一道机械防护屏障，直接关系到电梯内乘员的生命安全与设备本身的结构完整性。从功能特性来看，该装置采用双侧对称夹持的结构设计，动作时两侧制动元件同步向导轨面施加夹紧力，制动力分布均匀，不会出现单侧受力导致的轿厢偏斜、导轨变形等问题；装置内部的弹性触发元件与阻尼结构配合，能够实现渐进式制动，避免瞬时刚性冲击对轿厢结构、导轨系统以及乘员造成额外伤害，制动过程平稳可控，制动力大小可根据电梯额定载重、额定运行速度进行匹配调整，适配不同参数的电梯使用需求。在设计思路上，整体采用模块化的分体式壳体结构，主体承载壳体采用高强度金属板材冲压折弯成型，兼顾结构强度与轻量化需求，壳体上预留的安装孔位严格匹配电梯轿厢架的标准安装接口，无需额外加工适配结构即可完成装配；内部的制动楔块、触发联动机构、弹性复位元件均采用独立腔体布置，各部件之间的运动间隙经过精准校核，既保证动作触发时的响应灵敏度，又避免日常运行中出现误动作、卡滞等问题；装置的开合式侧盖设计，也为后期的部件检修、磨损件更换提供了充足的操作空间，降低日常维护的操作难度。从安装边界来看，装置整体为规整的长方体盒式结构，整体轮廓紧凑，安装时通过壳体四角的固定孔位与轿厢架的下梁或上梁位置刚性连接，安装平面的平面度公差控制在合理范围内，保证制动时受力均匀；装置中部预留的导轨避让槽尺寸适配常规T型电梯导轨的截面尺寸，安装后装置与导轨两侧的间隙均匀，不会在电梯正常运行时与导轨发生摩擦剐蹭，同时预留的间隙也能保证触发时制动元件能够快速贴合导轨工作面，缩短制动响应的空行程距离。
