三节AA电池仓塑料外壳结构设计

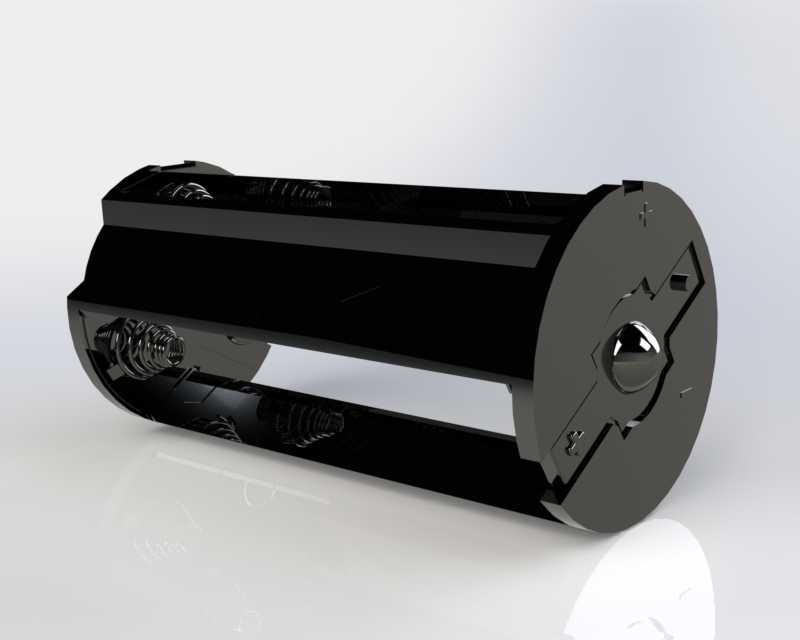

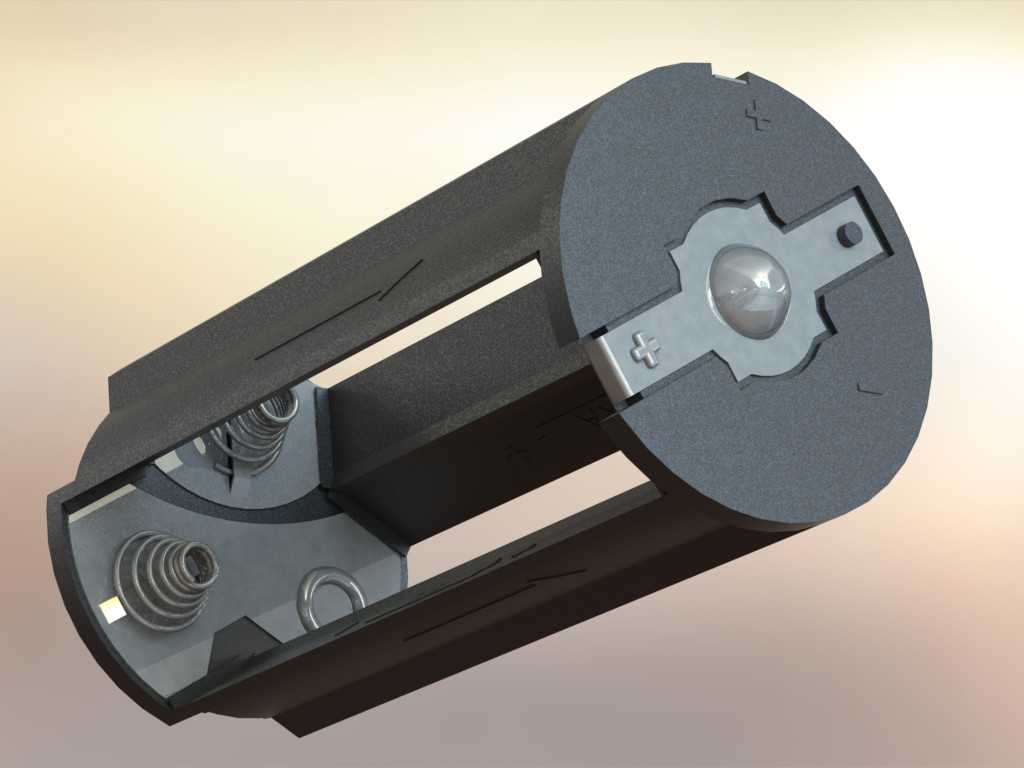

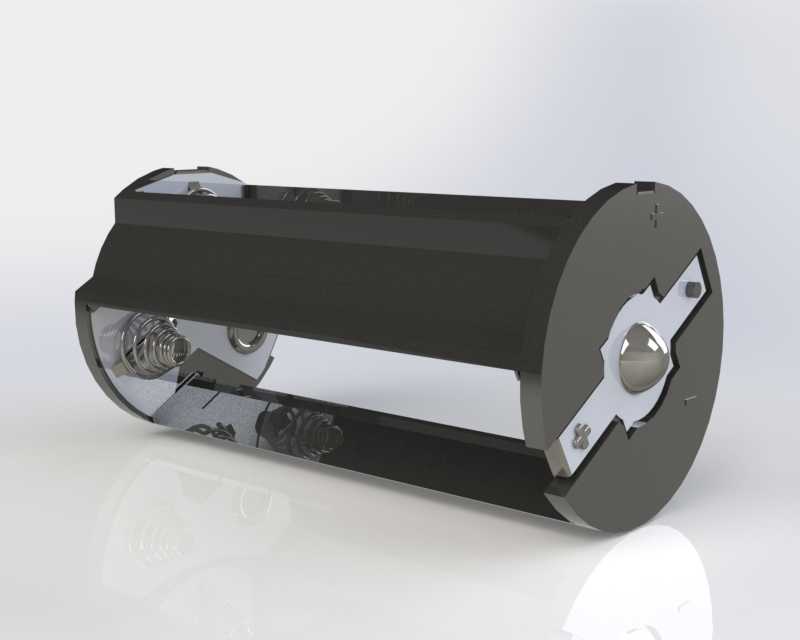

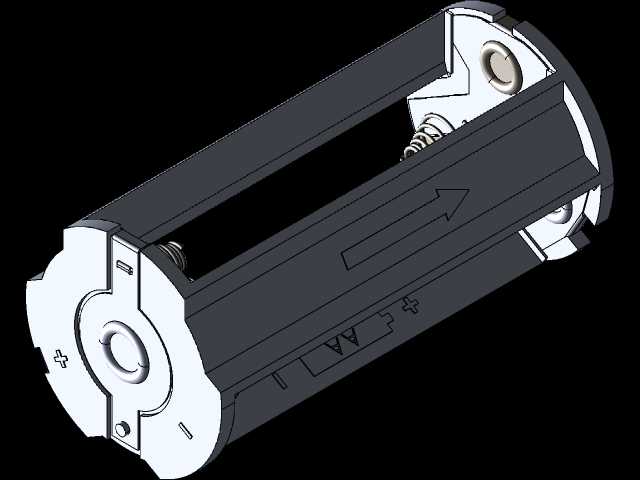

这款三节AA电池容纳外壳是小型便携电子设备供电模块的核心结构件，广泛应用于手持检测仪器、便携数码配件、小型家用电子装置、儿童电动玩具、无线外设等需要独立可拆卸干电池供电的产品场景中，作为电池与设备主板之间的承载定位结构，承担固定电池位置、导通供电回路、隔绝电池与设备内部其他元器件、提供便捷电池更换操作空间的核心作用，能够适配市面上常规规格的AA型五号干电池与同尺寸充电镍氢电池，为设备提供稳定的可拆卸供电载体。从功能特性来看，该外壳采用筒状一体式注塑结构设计，内部设置三个平行排布的电池容纳腔位，每个腔位两端分别对应设置金属弹簧负极触点与凸起式正极接触片，弹簧触点采用弹性卷曲结构，既可以在电池装入时提供适度的预紧推力，保证电池正负极与触点紧密贴合，避免设备晃动、跌落时出现接触不良断电的问题，也能抵消电池长期使用产生的轻微尺寸公差，适配不同品牌电池的细微尺寸差异；正极接触片采用带定位凸点的金属冲压件，嵌入外壳端部的固定卡槽内，不会随电池拆装出现移位变形，保证导电接触的稳定性。外壳侧壁开设通长的镂空槽，一方面能够减轻整体结构重量，降低注塑生产时的材料消耗，另一方面可以直观观察内部电池的安装状态与剩余情况，无需拆解外壳即可确认电池是否装反、是否出现漏液鼓包等异常，同时镂空结构也能提升仓体的散热能力，避免大电流放电时热量在密闭空间内积聚。端部的圆形端盖与仓体采用卡扣式配合结构，无需额外螺丝固定，用户更换电池时只需旋转或轻抠端盖即可打开仓体，操作便捷，端盖上设置的极性标识凸点能够清晰提示电池安装方向，降低用户装反电池导致设备短路的风险。从设计思路层面，该结构充分考虑了注塑生产的工艺可行性，所有转角位置均设置合理的脱模斜度与圆角过渡，避免出现尖锐棱角导致的注塑应力集中、填充不满等问题，内部的电池定位筋条厚度均匀，不会出现壁厚差异过大导致的缩水变形；金属触点的安装卡槽采用嵌入式设计，在注塑时直接预留安装位，后续组装时只需将触点压入卡槽即可完成固定，无需额外粘接或焊接工序，能够有效提升组装生产效率。在尺寸与安装边界上，该外壳的外径适配常规手持设备的握持尺寸，内部每个电池腔的内径略大于AA电池标准外径，预留0.2mm左右的装配间隙，保证电池可以顺畅装入取出，不会出现卡滞；整体长度匹配三节AA电池串联排布的总长度加上两端触点的压缩行程，仓体外部设置有与设备主体配合的定位卡扣与安装止口，能够直接嵌入设备的电池仓安装位，与设备外壳形成平整的贴合面，不会出现凸起或缝隙过大的问题，端部的触点引出端位置对应设备主板的供电焊盘，组装时可直接通过弹片接触或引线焊接实现供电回路连通，无需额外的转接结构。
