CR2032纽扣式锂锰电池三维结构设计

CR2032纽扣电池是目前民用便携电子领域应用覆盖极广的薄型一次电源方案，常见于电脑主板CMOS供电模块、汽车遥控钥匙、家用温湿度计、智能穿戴小型设备、蓝牙信标、医疗便携检测终端以及各类小型数码配件的备用供电场景，这类电池凭借扁平紧凑的外形、稳定的放电曲线和极低的自放电特性，能够在极小的安装空间内为低功耗器件提供长达数年的持续电力支持，无需频繁更换维护。

从产品功能特性来看，CR2032采用锂二氧化锰化学体系，标称输出电压为3V，是普通干电池电压的两倍，能够直接匹配多数低功耗数字芯片的供电需求，省去额外的升压电路设计空间；电池本身的放电平台十分平稳，在整个使用寿命周期内输出电压波动极小，不会因为电量衰减导致供电设备出现工作异常；同时它的工作温度覆盖范围较宽，从零下二十度的低温环境到六十度的高温场景都能正常工作，适配户外车载、工业现场等多种复杂使用环境，自放电率极低，常温存储下每年电量损失不足2%，适合作为长期备用电源使用。

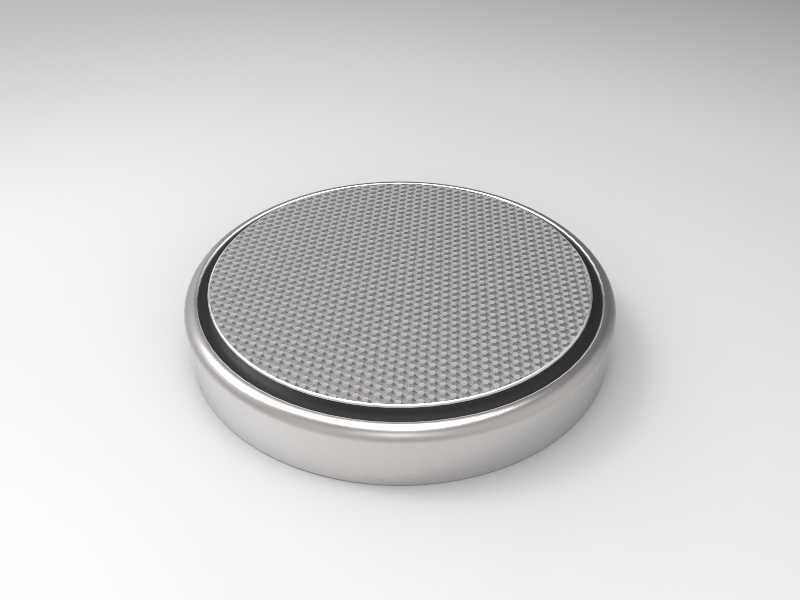

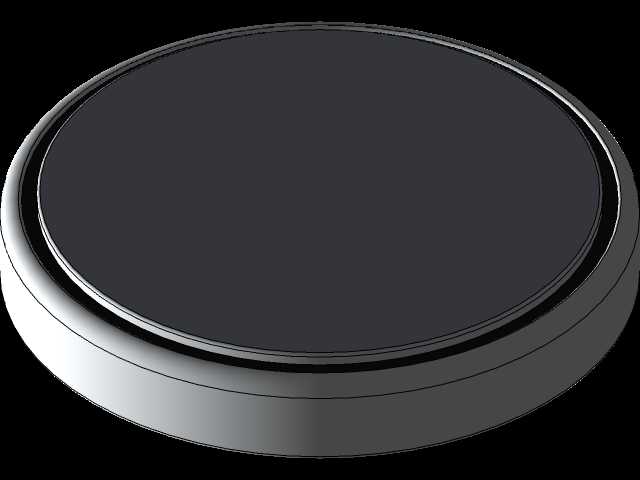

在设计思路上，这款三维模型完全还原了量产CR2032电池的真实结构：整体采用圆形薄饼式封装，外壳为镀镍不锈钢冲压成型的上下壳体，通过卷边压合实现密封，壳体之间设置绝缘密封层避免正负极短路；正极面采用细密的网格状防滑纹理设计，既能够在生产贴装环节增加吸盘抓取的摩擦力，也可以在安装到电池座后提升接触摩擦力，避免设备晃动导致的接触不良；负极面为平整的金属平面，能够和电池座的负极弹片充分贴合，保证导电接触的可靠性。模型的边缘做了精准的圆角过渡处理，还原了量产电池的卷边收口结构，没有尖锐棱角，既符合生产装配的工艺要求，也能避免安装时刮伤电池座的接触弹片。

外形尺寸与安装边界方面，CR2032的命名本身就对应了它的核心尺寸参数：整体直径为20mm，整体厚度为3.2mm，这个尺寸是行业通用的标准化规格，能够适配市面上所有标准CR2032电池座的安装空间。在进行PCB布局或者结构设计时，围绕这款电池需要预留的安装边界十分清晰：直径方向需要预留不小于20.5mm的容纳空间，厚度方向需要预留不小于3.5mm的装配间隙，电池座的接触弹片需要对应正负极的位置设计，正极接触点对应电池带网格纹理的正面中心区域，负极接触点对应电池背面的金属壳体，弹片的接触压力需要控制在合理范围，既保证接触可靠，也不会因为压力过大导致电池壳体变形。这类标准化的尺寸设计让它的通用性极强，不同厂商生产的CR2032电池都可以直接互换使用，无需调整设备结构，极大降低了终端产品的供应链适配成本。
