多色0805封装贴片发光二极管结构设计

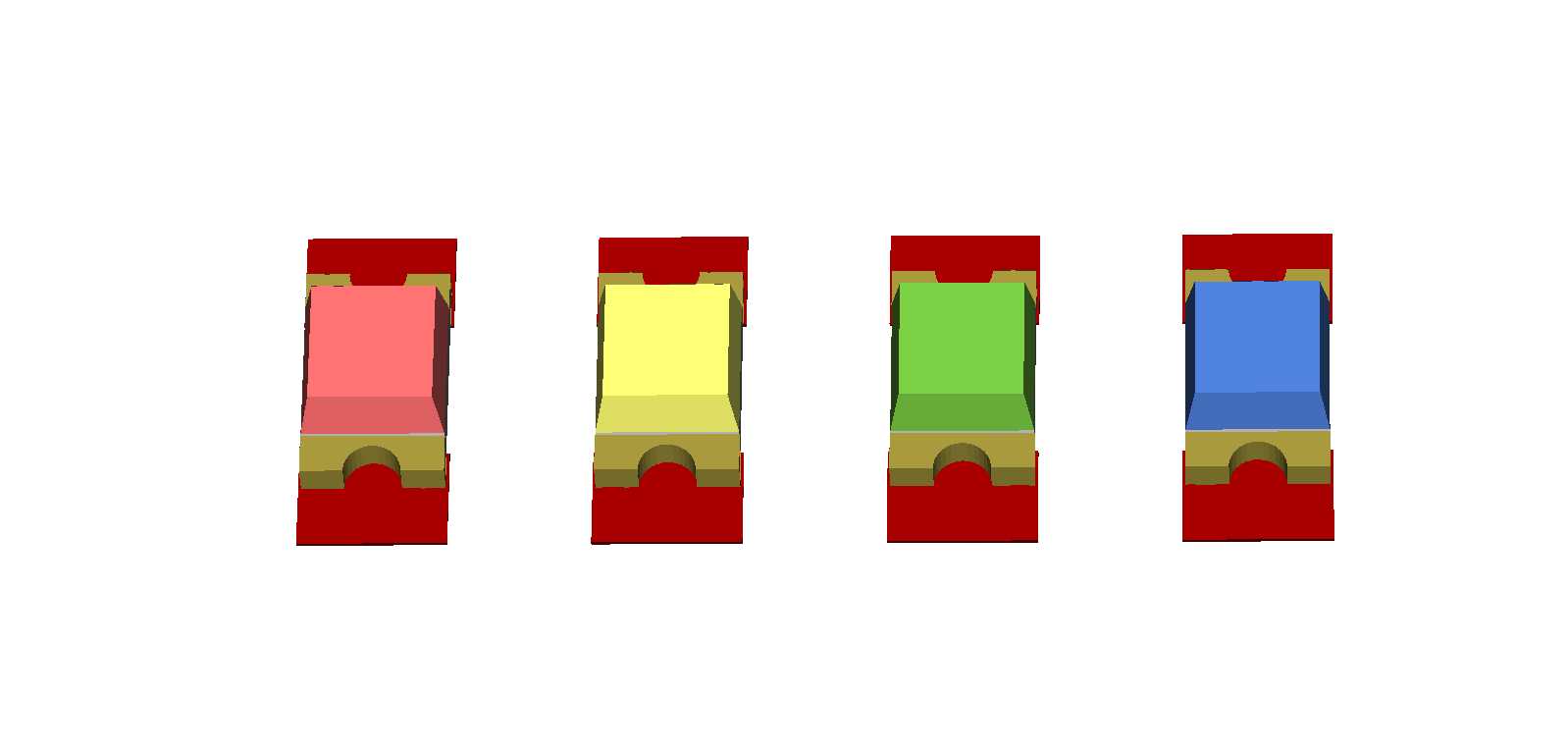

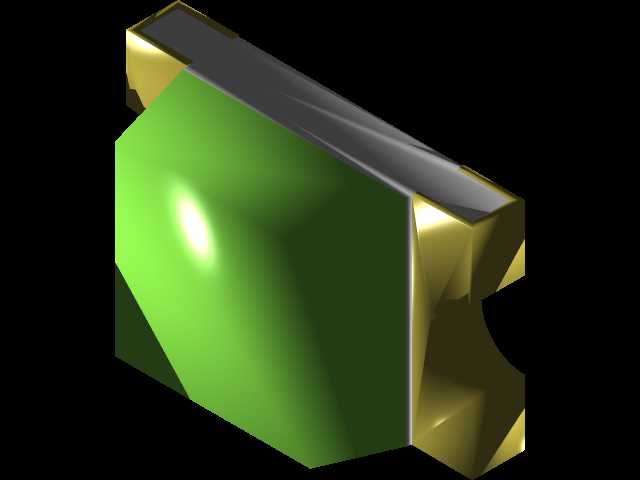

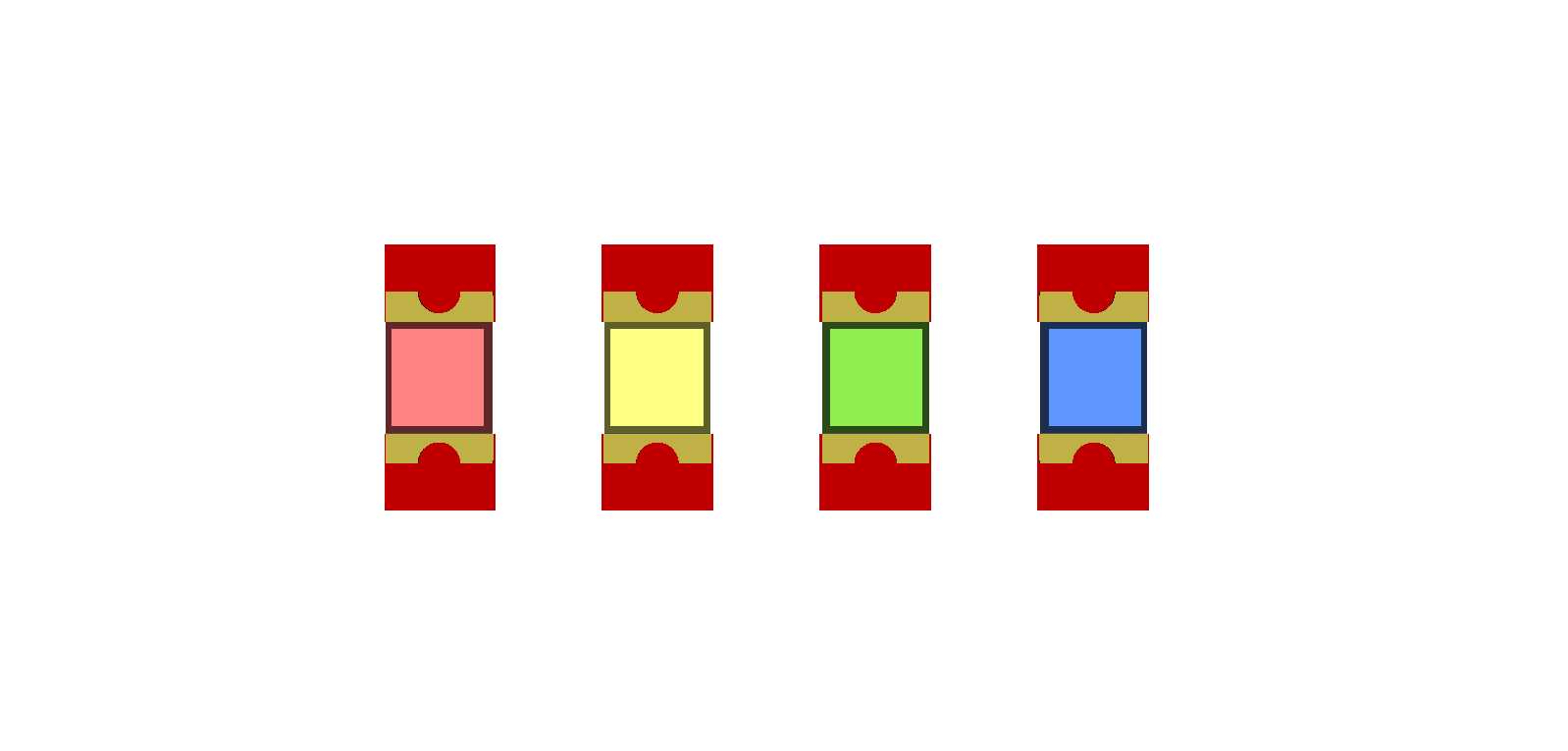

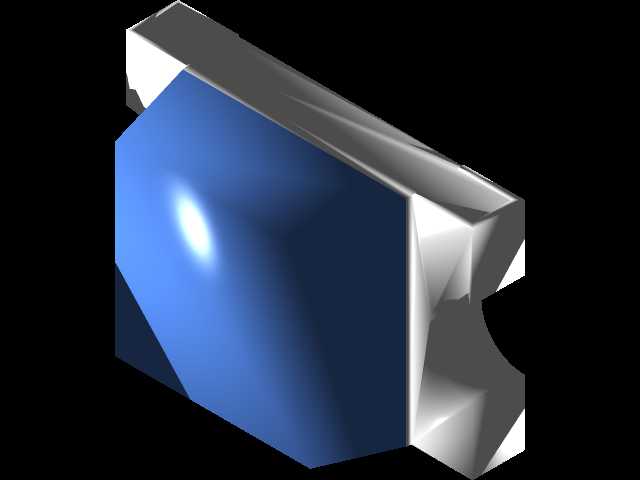

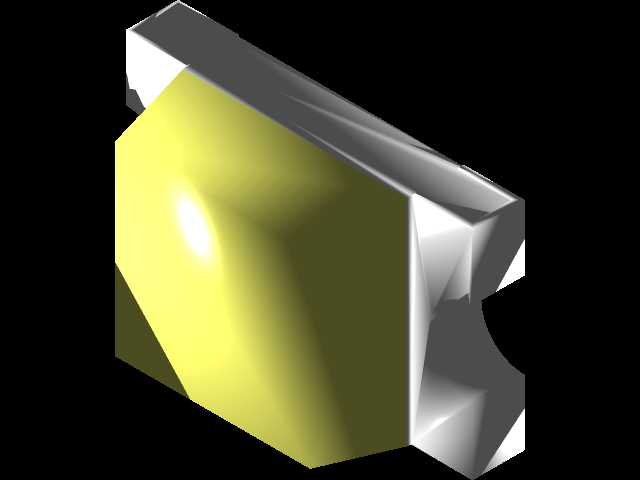

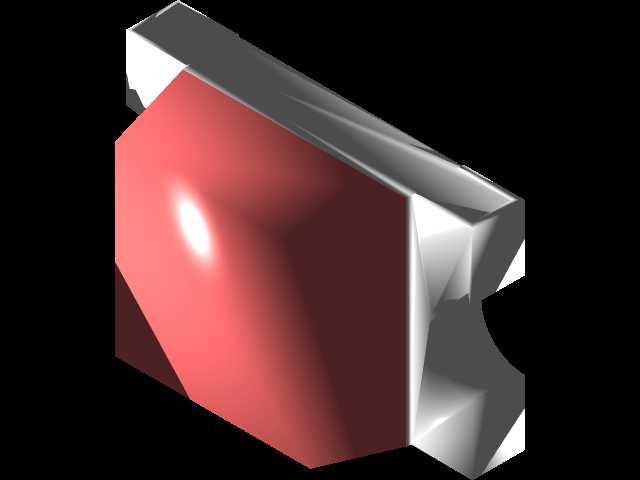

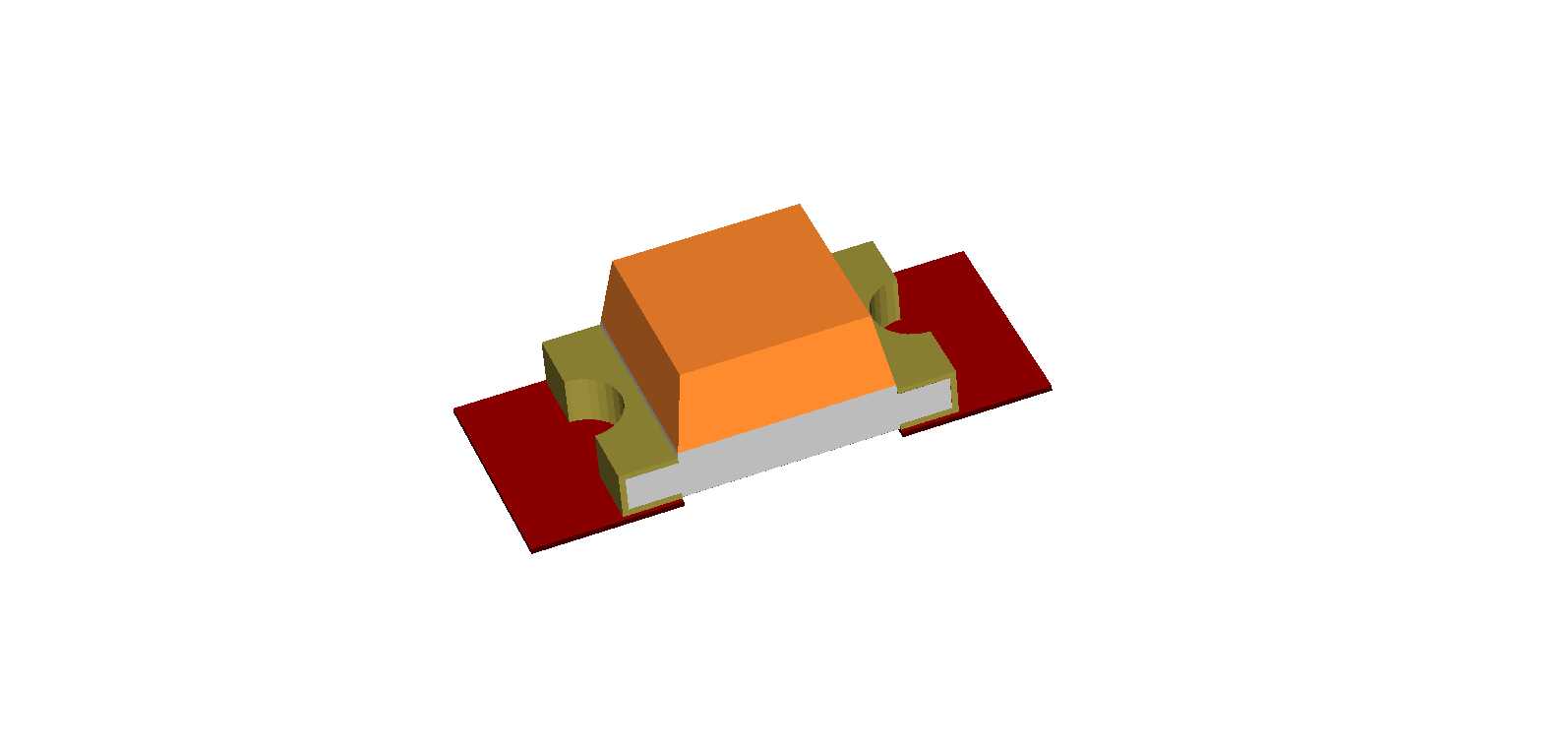

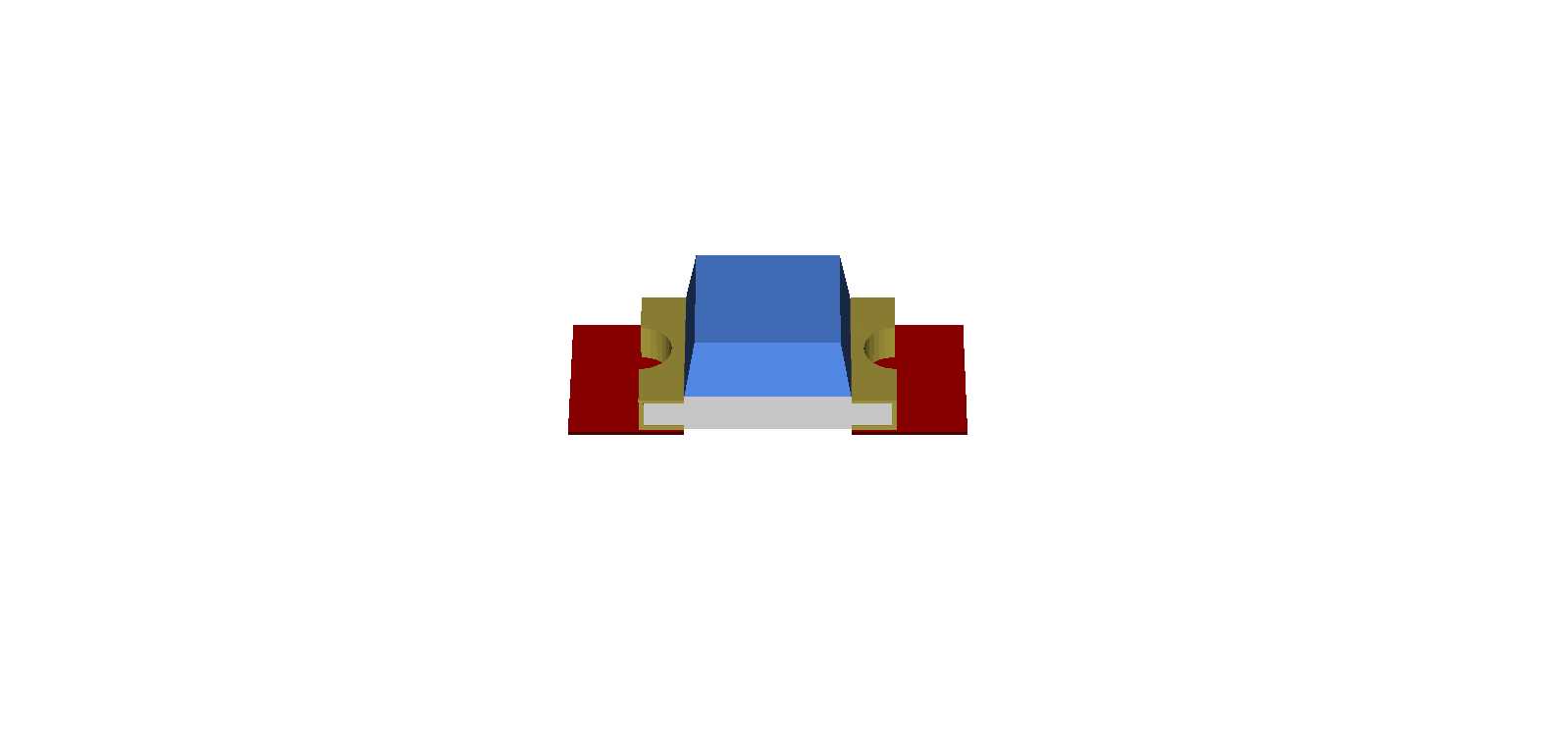

在消费电子、工业控制、汽车电子、通信设备等诸多电子制造领域，0805封装的贴片发光二极管是应用范围极广的表面贴装指示器件，小到随身数码产品的状态提示，大到工业控制柜的面板信号指示、车载电子的功能反馈标识，都能见到这类器件的身影，它承担着设备工作状态可视化反馈、功能模块运行提示、故障告警标识等核心作用，是电子整机装配中不可或缺的基础元器件。本次设计的0805贴片发光二极管，覆盖红、黄、绿、蓝四种常用发光色号，完全遵循行业通用的0805芯片封装尺寸标准进行三维建模，严格匹配表面贴装工艺的安装边界要求，可直接用于PCB Layout阶段的结构干涉校验、SMT产线的贴装程序模拟、整机产品的结构装配验证环节，帮助硬件工程师、结构工程师在设计阶段就提前排查器件与周边壳体、相邻元件的空间冲突问题，避免后期打样出现装配干涉、贴装偏移等生产隐患。从设计思路来看，整个模型还原了0805贴片LED的真实结构组成：两端的红色端电极部分严格按照标准焊盘尺寸设计，保证模型导入PCB设计软件后，焊盘对位精度完全匹配SMT回流焊的工艺要求；中部的发光腔体部分根据不同发光颜色做了区分化的视觉呈现，清晰还原不同色号LED的发光区域形态；电极与发光腔体之间的缓冲结构也做了细节还原，贴合实际器件的封装结构特征，能够真实模拟器件在PCB板上的实际占位高度与横向尺寸。在安装边界的把控上，模型严格遵循0805封装的公制尺寸规范，器件长度、宽度、厚度均符合行业通用标准，两端焊盘的搭接尺寸也完全匹配常规PCB焊盘设计要求，既可以用于自动化贴装的产线仿真，验证吸嘴取件、贴装对位的全流程可行性，也可以用于教学演示场景，帮助电子相关专业的学习者直观理解贴片发光二极管的封装结构与贴装原理。这类标准化的贴片LED三维模型，能够大幅缩短硬件开发阶段的结构校验周期，减少因器件尺寸不匹配导致的打样返工问题，不管是用于消费电子产品的堆叠设计，还是工业控制板卡的布局验证，都能提供精准的三维结构参考，帮助工程师在设计阶段就完成器件布局的合理性校验，提升整机产品的装配可靠性。
