板载焊接式VGA母座接口结构设计

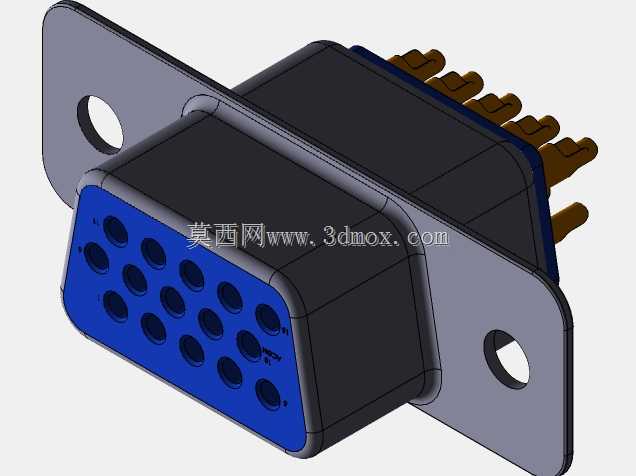

这款VGA母座连接器是计算机外设、工业显示设备领域应用极为广泛的视频信号传输接插件，日常可在台式机主板显卡输出端、工业工控机显示接口、老旧显示器信号输入端、投影仪信号接驳端口、嵌入式工控显示终端等场景见到它的身影，核心作用是实现模拟RGB视频信号、行场同步信号的稳定传输，完成主机端与显示端的信号通路搭建，是早期模拟视频传输体系里的核心接驳部件，即便在数字接口普及的当下，大量工业显示设备、 legacy 显示外设依然保留该接口配置，保障老旧设备的兼容适配性。

从功能特性来看，这款接插件采用15针高密度孔位排布，分三排均匀布局蓝色绝缘基座内，每个接触端子采用铜合金基材做镀金处理，既保障信号传输的低阻抗特性，也能提升多次插拔后的耐磨抗氧化能力，避免长期使用后出现接触不良、信号丢帧、画面偏色等问题。接口两侧设计了带安装孔的金属固定耳，安装时可通过螺丝将接口牢牢固定在设备面板或PCB板的对应安装位上，避免插拔过程中接口受力偏移导致的焊盘脱落、端子脱焊问题，大幅提升接口的结构耐用性。

在设计思路上，这款模型充分考虑了实际生产装配与使用的全流程需求：前端蓝色绝缘基座做了倒角导向设计，公头插入时可自动对位，避免硬插导致的孔位端子弯折；后端焊针采用标准2.54mm间距直插排布，完全适配常规PCB板的孔位设计，可直接适配波峰焊工艺完成批量焊接，无需额外定制治具；金属外壳采用锌合金压铸成型，既可以屏蔽外界电磁信号对视频传输的干扰，避免画面出现水波纹、噪点等干扰问题，也能为内部绝缘基座提供足够的结构支撑，承受常规插拔的外力冲击。

从安装边界来看，这款接口的固定耳安装孔位间距符合D-SUB接口的通用安装标准，前端接口突出面板的长度控制在常规设备面板的适配范围内，不会出现接口凹陷过深导致公头无法插到底、或是突出过长影响设备外观与防护性能的问题；后端焊针伸出长度适配常规PCB板的焊接厚度，焊接后不会出现焊针顶到板上其他元器件的情况，整体外形尺寸完全符合行业通用的VGA母座安装规范，可直接替换同规格的市售标准件，无需对设备原有安装结构做任何修改，适配性极强。
