符合DIN28011标准的蝶形封头工业零件

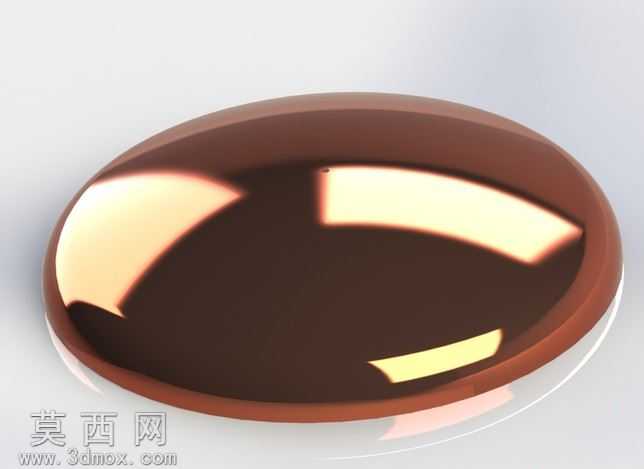

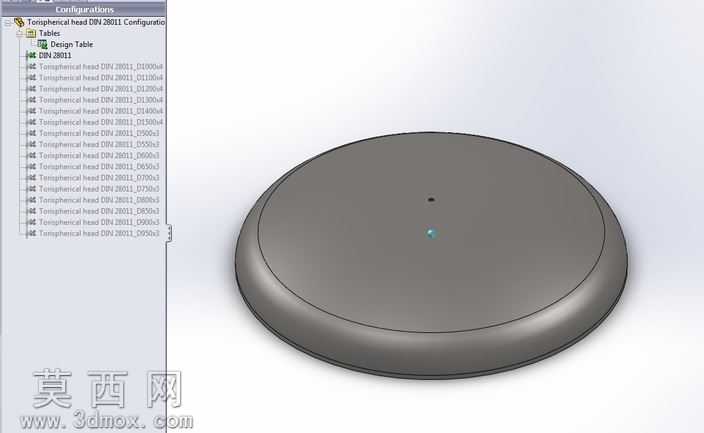

本模型为符合DIN28011标准的蝶形封头三维设计作品，建模阶段严格遵循德标中蝶形封头的型线参数规范，先通过草图绘制封头的基准轮廓：以封头公称直径为基础确定直边段的高度与厚度，再通过多段圆弧相切约束完成碟形曲面的轮廓绘制，其中球面部分的曲率半径、过渡折边的转角半径均严格匹配标准数值，避免型线偏差导致的工程应用误差。完成轮廓草图后通过旋转凸台特征生成封头的基础实体，对直边段与曲面的衔接位置做微小圆角过渡处理，消除应力集中的结构隐患，同时保证壁厚均匀一致，符合压力容器类零件的壁厚公差要求。材质设计上模拟压力容器常用的压力容器钢材质，通过调整材质的反射率、粗糙度参数还原金属抛光后的镜面质感，渲染阶段采用三点布光方案：主光源从侧上方投射，打出曲面的高光轮廓，凸显封头光滑连续的曲面特征；辅光源从另一侧补光，弱化暗部的死黑区域，展现直边段的厚度细节；背光源从后方打光，勾勒封头的整体轮廓，让曲面的弧度变化更具层次感。结构设计上充分考虑蝶形封头的工程应用场景，直边段预留了标准的焊接余量，曲面部分的曲率经过力学优化，相比椭圆形封头成型难度更低，同时能承受中等强度的内压载荷，适用于中小型压力容器、储罐、船舶管路端盖等场景。建模过程中对特征树做了参数化关联，将公称直径、壁厚、直边高度、球面半径等关键参数设置为全局变量，后续可通过修改参数快速生成不同规格的同系列封头模型，无需重复绘制轮廓，大幅提升同标准零件的设计效率。模型的曲面经过曲率检查与斑马纹分析，确保曲面连续无褶皱、无拐点，所有尺寸均标注公差范围，可直接用于工程出图、数控加工编程或者有限元受力分析，渲染输出的效果图还原了金属封头抛光后的真实质感，可用于产品样本展示、技术方案演示等场景。
