福特野马赛车风格散热器框架结构

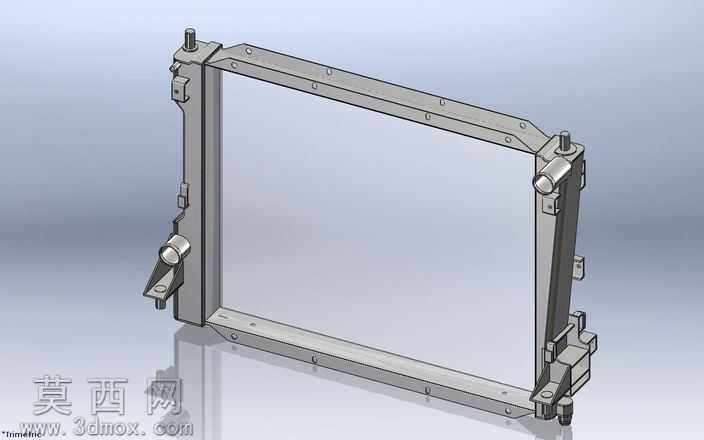

本作品为适配福特野马赛车风格打造的散热器框架三维模型，采用SolidWorks完成全参数化建模，建模过程严格遵循赛车散热系统的安装匹配逻辑，先以基准面定位搭建整体矩形外框的骨架轮廓，通过拉伸凸台命令生成主体框架的基础壁厚，再针对框架各边的安装点位逐一进行结构细化。模型完整还原了散热器框架的所有装配结构：框架四角及侧边分布的定位凸柱采用同轴度约束建模，确保与车辆前部安装位、散热芯体的装配精度；侧边延伸出的安装支脚带有对应螺栓过孔与定位卡槽，支脚处做了适配赛车安装空间的弯折角度处理，所有安装孔位的孔径、孔距均参照实车装配尺寸设定，避免后期装配出现干涉问题。框架主体的边框采用等壁厚加强结构设计，在边框内侧预留了散热芯体的嵌装卡槽，卡槽边缘做了微小的倒角处理，既能够保证芯体安装时的导向顺滑，也可避免应力集中导致的框架开裂。渲染阶段采用金属灰哑光材质模拟原厂铝合金框架的质感，对安装凸柱的金属切削面做了高光处理，还原机加工表面的金属光泽，背景采用渐变浅灰底色突出模型主体结构，通过环境光遮蔽效果凸显框架各部位的结构层次，清晰展现各安装点位的空间位置关系。设计过程中充分考虑赛车使用场景的需求，在保证框架结构强度的前提下对非受力部位做了合理的轻量化处理，去除冗余的材料堆积，同时对框架的边角位置做了圆弧过渡处理，既优化了视觉上的赛车风格质感，也能够减少车辆行驶过程中的风阻影响。模型所有特征均保留完整建模历史，可根据不同的散热芯体尺寸、车型安装需求快速调整框架的长宽尺寸、安装点位位置，具备良好的参数可编辑性，能够直接用于赛车散热系统的改装设计、装配验证以及3D打印样件制作，完整还原了赛车专用散热器框架的结构特点与设计逻辑。
