USB3.0MicroB接口插头结构设计

这款USB3.0MicroB插头是面向高速数据传输场景设计的线缆端接插件，广泛应用于移动硬盘、高速便携存储设备、工业手持数据采集终端、高清数码外设等需要兼顾供电与超高速数据传输的消费电子及工业电子领域，承担设备间数据交互与电力传输的核心连接功能，相比传统USB2.0MicroB接口，它在保留原有紧凑外形优势的基础上，额外增设了高速信号传输触点，可实现5Gbps的理论传输带宽，能够满足大容量文件快速拷贝、高清视频实时传输等高性能连接需求。

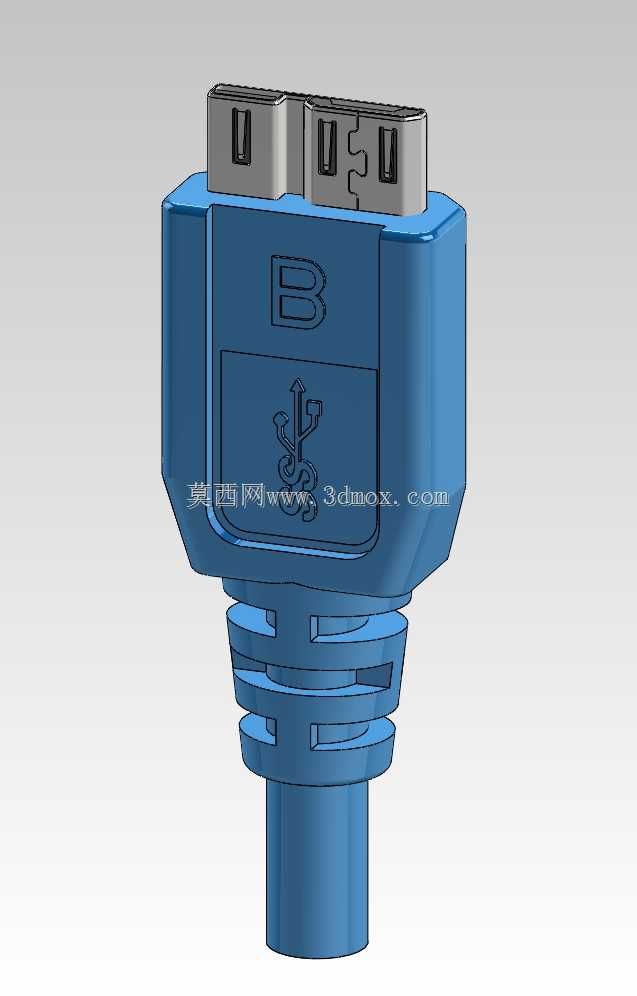

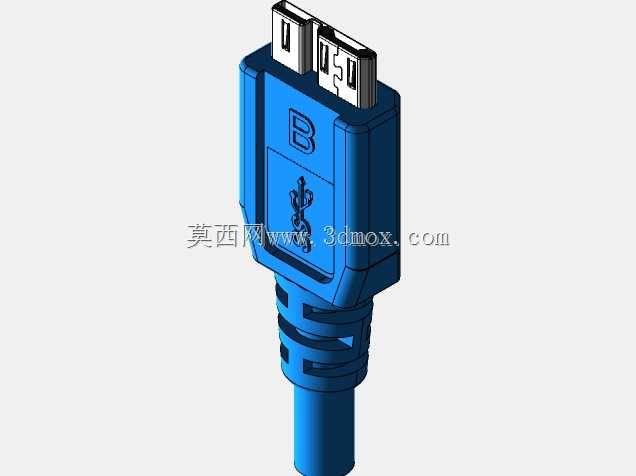

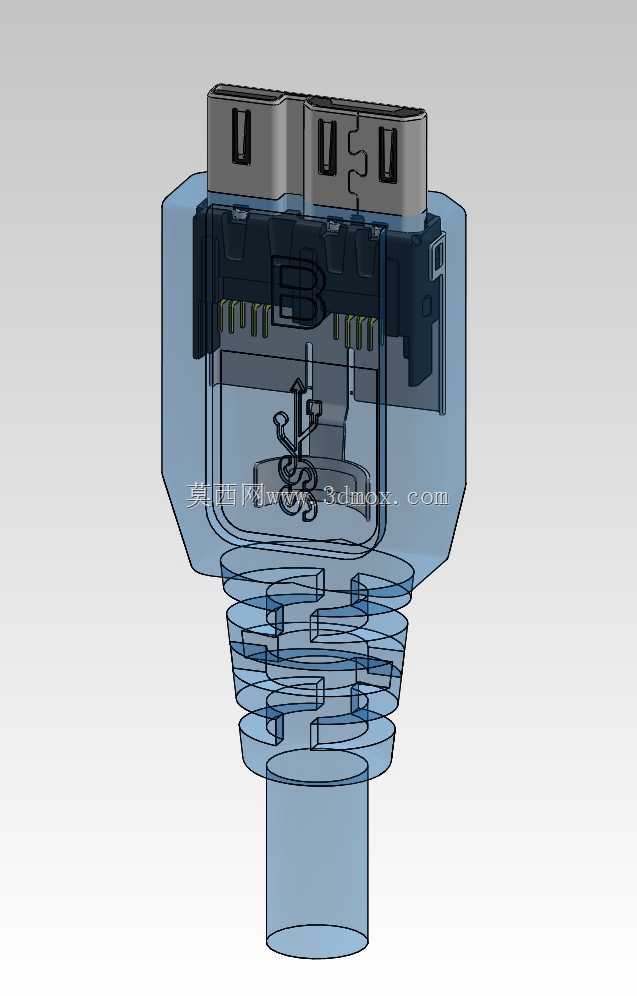

在设计思路上，整体结构采用模块化拆分设计，分为金属屏蔽层、绝缘胶芯、触点端子、注塑外模四个核心部分：金属屏蔽层采用高精度冲压成型结构，包裹整个插合端，既可以抵御外界电磁信号对高速传输线的干扰，也能在频繁插拔过程中保护内部胶芯结构不受外力损伤，屏蔽层边缘做了圆角钝化处理，避免插拔时刮伤设备接口内壁；绝缘胶芯采用耐高温工程塑料注塑成型，按照USB3.0协议规范精准排布9个接触端子，其中5个兼容USB2.0传输定义，剩余4个负责高速差分信号传输，端子间距严格遵循协议公差要求，保证插合时接触可靠、信号无串扰；尾部的注塑外模采用防滑纹理设计，表面带有标准USB标识与B型接口标识，方便用户快速识别接口方向，外模与线缆衔接处做了多级阶梯式防弯折结构，能够分散线缆摆动时的应力，避免长期使用后线缆根部断裂。

在外形尺寸与安装边界上，插合端的外部尺寸严格遵循USB-IF协会发布的MicroB3.0规范，宽度控制在12.2mm以内，插合深度为6.85mm，可完全适配所有标准USB3.0MicroB型设备母座，不会出现尺寸干涉无法插入的问题；尾部线缆衔接处的最大外径为5.5mm，适配常规外径3-5mm的USB3.0多芯屏蔽线缆，注塑成型后外模的握持宽度为10.5mm，符合人体工学握持尺寸，插拔时施力方便，不会出现打滑问题。整个插头的插拔寿命设计不低于10000次，所有接触端子采用镀金处理，降低接触电阻，避免长期使用后氧化导致的接触不良、传输掉速等问题，金属外壳与线缆屏蔽层做导通连接，可将电磁干扰有效导出，保证高速信号传输的稳定性，即使在工业现场存在复杂电磁干扰的环境下，也能维持稳定的数据传输表现。
