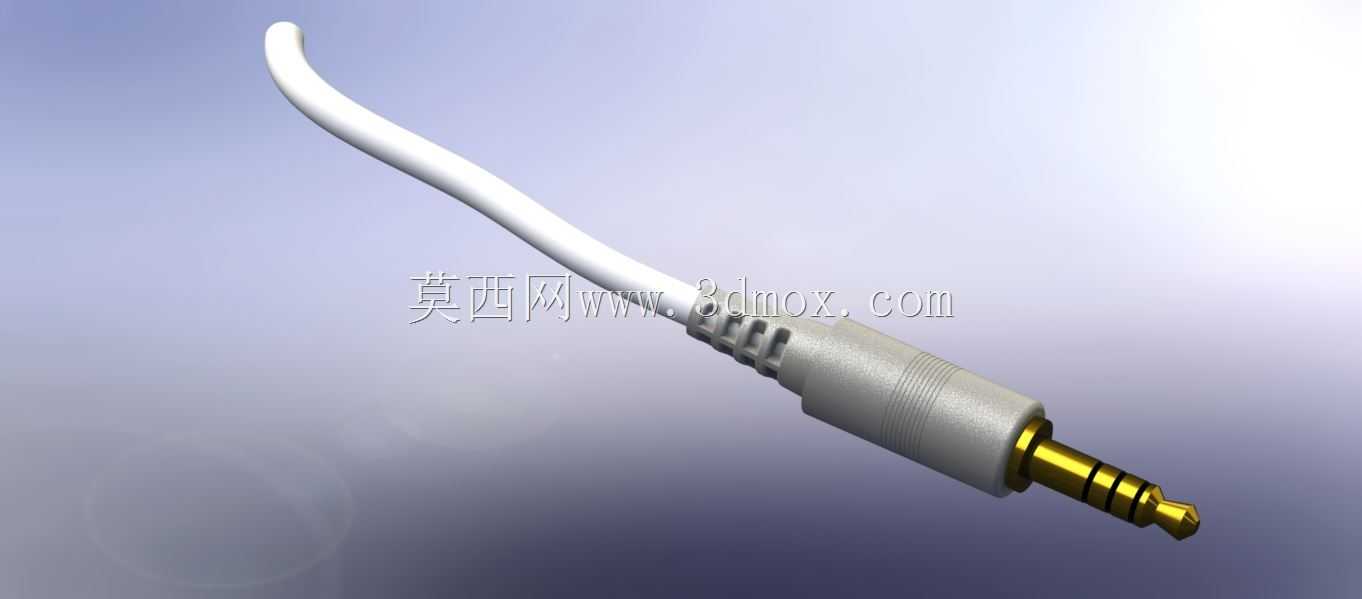

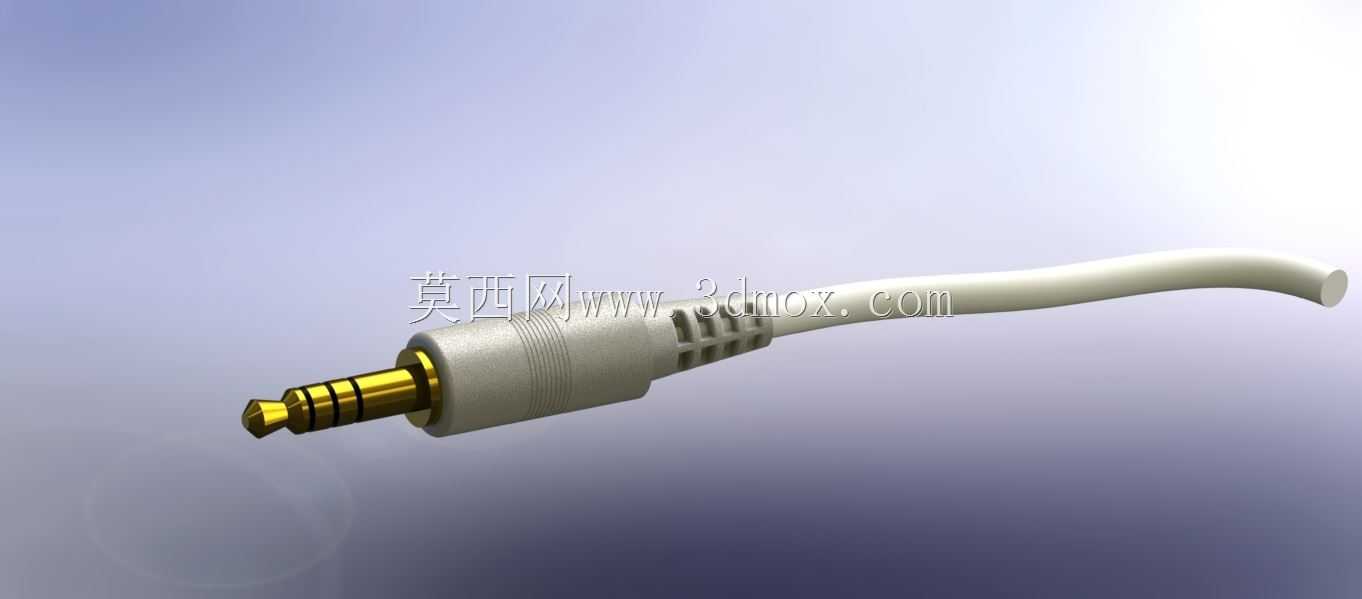

微型3.5毫米音频插头三维结构设计

这款微型3.5毫米音频插头是民用音频传输领域应用最广泛的接插部件，日常使用场景覆盖个人消费电子、专业音频设备、车载影音系统、工业音频对讲终端等多个领域，是实现模拟音频信号稳定传输的核心接触部件，可完成单声道、双声道立体声、带麦克风功能的复合音频信号的有线传输，在耳机、音箱、功放、调音台、车载主机、对讲机等设备上作为标准外接接口配套使用，承担着音频信号从输出端到输入端的导通连接作用，是有线音频传输链路里不可或缺的接触连接件。

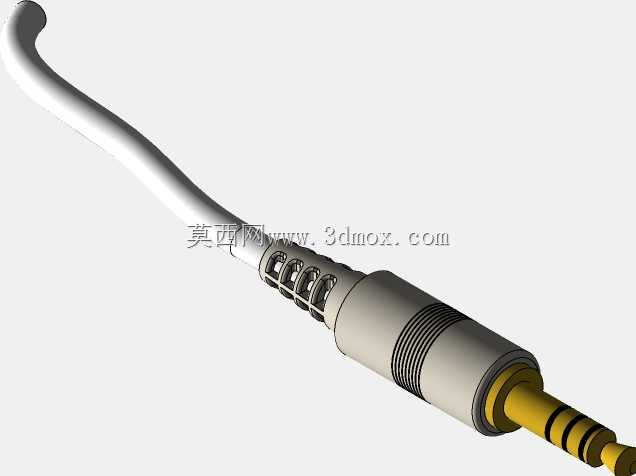

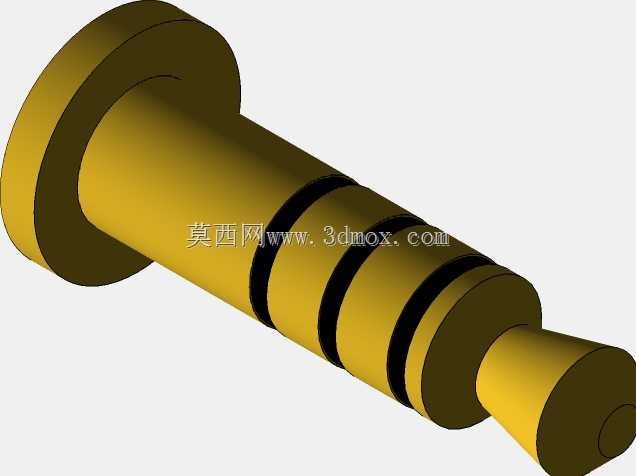

从功能特性来看，这款插头采用三段式接触结构设计，前端金属接触段按照信号定义划分不同的接触区域，分别对应左声道、右声道、公共接地的信号传输，接触部位采用镀金工艺处理，既能够降低接触电阻减少音频信号传输过程中的损耗，也能提升金属接触面的抗氧化能力，延长产品的插拔使用寿命，避免长期使用后出现接触不良、信号杂音等问题。插头尾部的线身衔接位置做了渐变过渡的防弯折结构，能够分散线材弯折时的应力，减少线材根部因为反复弯折出现的线芯断裂、外皮破损问题，提升日常使用的耐用性。

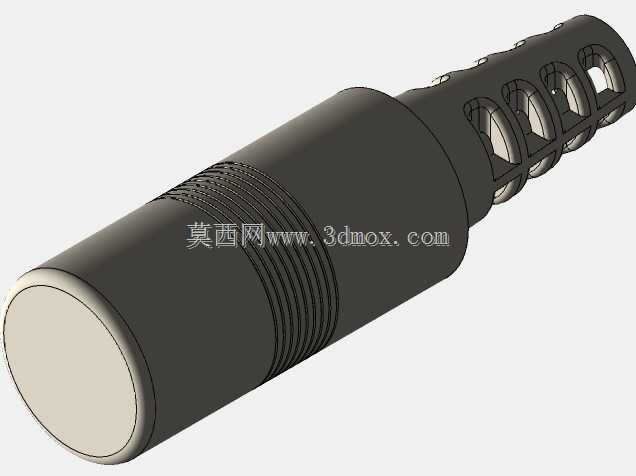

在设计思路上，这款插头严格遵循通用3.5mm音频接插件的通用尺寸规范，插头金属插芯的外径控制在标准3.5毫米公差范围内，各段接触环的长度、绝缘段的间距都符合通用音频接口的适配要求，能够和市面上所有标准3.5mm音频母座实现顺畅插拔与可靠接触，不会出现尺寸不匹配导致的插接过紧、过松或者接触错位问题。外壳部分采用绝缘硬质塑料材质，表面做了细密的防滑纹理处理，方便用户插拔时施力，同时塑料外壳能够实现内部金属部件与外部的绝缘隔离，避免使用过程中出现信号短路、外部静电干扰的问题。

从安装边界来看，这款插头的整体长度适配常规音频线材的焊接装配需求，尾部的内孔尺寸可以容纳常规线径的音频线芯，焊接完成后可以通过尾部的卡扣结构或者注塑包胶实现线材与插头的牢固固定，能够承受日常使用过程中常规的拉扯力，不会出现线材与插头松脱的问题。插头的整体外形尺寸适配各类设备的接口凹陷深度，插入母座后不会出现插头过长导致的外露过多、或者插头过短无法完全插入导致的接触不良问题，能够适配不同设备上的内嵌式、外露式各类3.5mm音频母座安装场景。
