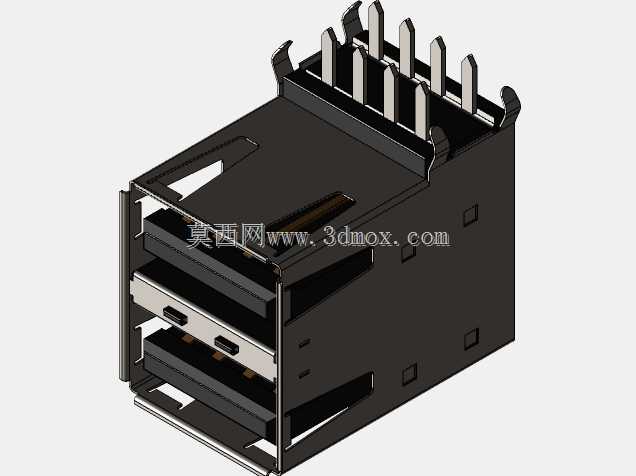

双层堆叠式USB接口连接插孔结构

这款双层堆叠式USB插孔是电子设备内部常用的板载连接组件，广泛应用于台式电脑主板、工业控制主机、服务器前置面板、网络通信设备、智能终端外设等场景，承担USB协议下的数据传输与电力供给的物理连接功能，是各类具备USB扩展能力设备的核心接口部件。该插孔采用双层叠装结构设计，在相同的PCB板占用面积下可提供两组独立的USB连接通道，相比单层USB接口能大幅提升设备面板的接口密度，有效节省设备内部的板载安装空间，适配当下电子设备小型化、集成化的设计趋势。从功能特性来看，插孔内部设置有分层的绝缘隔层，将上下两层接口的接触端子完全隔离，避免不同通道之间出现信号串扰问题，保障数据传输的稳定性；插孔外侧设置有金属屏蔽外壳，既可以抵御外部电磁干扰对传输信号的影响，也能提升整体结构的机械强度，在频繁插拔使用过程中不易出现结构变形。插孔尾部的插针采用直插式排布设计，引脚间距符合常规PCB板的焊盘间距规范，能够直接通过波峰焊工艺固定在设备主板上，焊接后结构稳固，可承受千次以上的插拔循环而不出现引脚松脱问题。设计过程中充分考虑了实际使用的安装边界，插孔整体外形为规整的长方体结构，外壳两侧设置有定位卡扣，在安装到设备面板时可以直接卡入面板对应的开孔位，不需要额外的固定螺丝即可完成前置定位，降低组装工序的复杂度；插孔的接口端开口尺寸完全匹配标准USB公头的插入公差，插入时阻尼适中，既不会出现公头松动脱落的问题，也不会因为插拔阻力过大影响使用体验。内部的接触端子采用弹性结构设计，公头插入时端子可产生适度形变紧密贴合公头的接触片，降低接触电阻，避免大电流供电时出现发热过高的问题，同时端子表面做了耐磨镀层处理，长期插拔后也不会出现接触不良的情况。该插孔的安装深度适配常规设备壳体的内部空间，不会因为深度过大挤占壳体内其他元器件的布置位置，在结构设计时预留了足够的焊接操作空间，生产组装时不会和周边的电容、电阻等元器件产生干涉，能够适配绝大多数带USB扩展功能的电子设备的内部布局要求。
