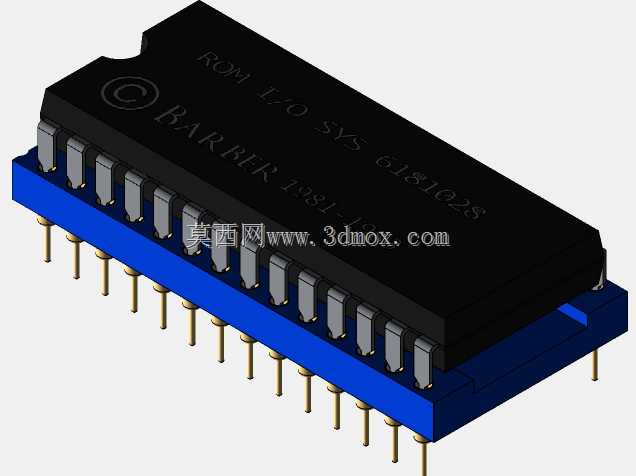

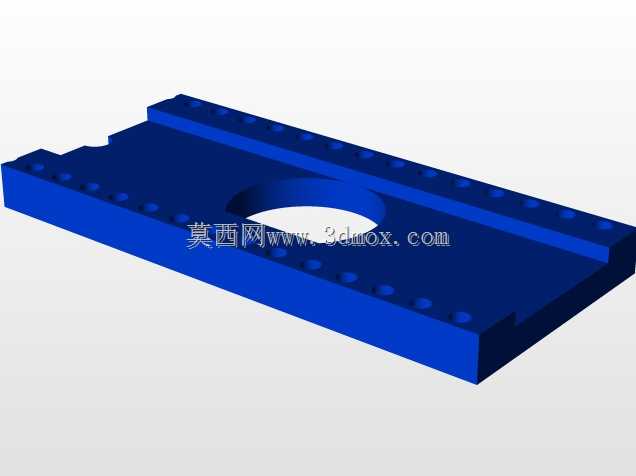

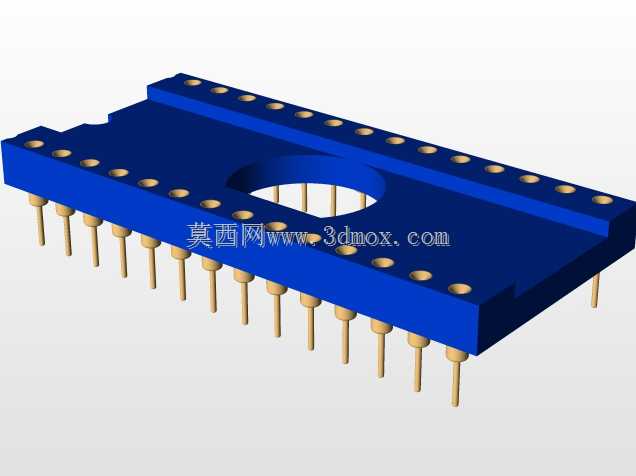

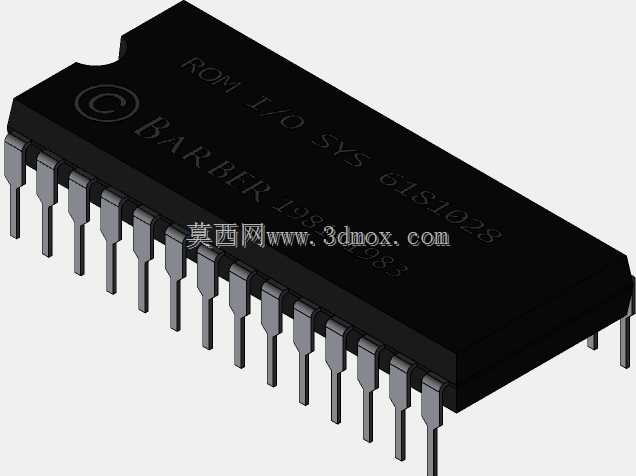

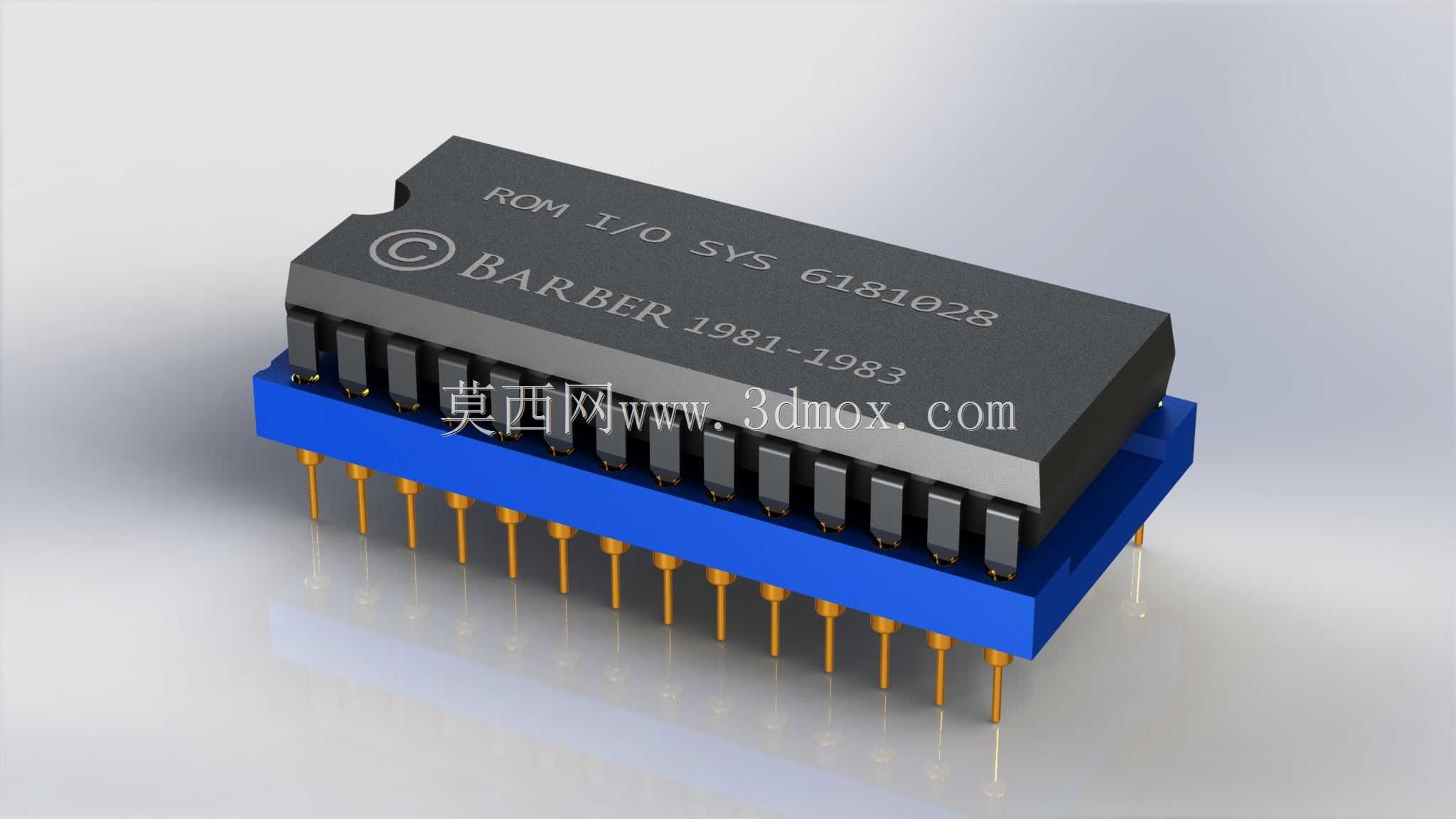

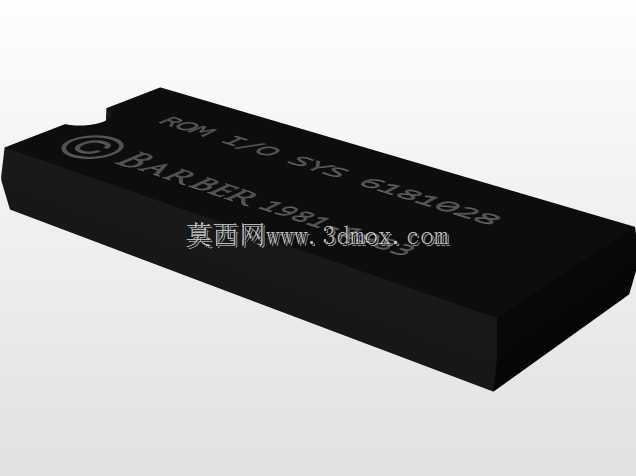

这款带插座的DIP-28封装老式AT-Bios芯片结构,广泛应用于早期台式计算机主板、工业控制板卡、老式嵌入式设备的硬件电路中,主要承担系统基础输入输出程序存储、硬件初始化引导、底层硬件参数配置的核心作用,是早期电子设备启动运行不可或缺的关键电子元件载体。在实际电路应用场景中,该结构将双列直插封装的ROM存储芯片与配套蓝色锁紧插座结合,既可以通过插座的直插引脚焊接在印刷电路板上实现电路连通,又能借助插座的插拔结构实现芯片的快速更换与程序烧录更新,无需反复焊接芯片引脚,大幅降低了早期固件升级、芯片故障替换的操作难度,避免反复焊接对电路板焊盘造成的损伤。从产品功能特性来看,芯片本体采用标准双列直插28引脚布局,引脚间距为行业通用的2.54mm标准规格,每侧排布14根金属引出引脚,引脚采用镀锡铜质材质,具备良好的导电性能与焊接适配性;芯片本体采用黑色环氧树脂封装,表面预留了标识印刷区域与定位缺口,安装时可通过缺口快速判断引脚1的位置,避免插反造成电路烧毁;配套的蓝色插座采用耐高温绝缘塑料基座,内部设置对应28个金属接触弹片,弹片采用弹性铜材镀金处理,既可以保证与芯片引脚的可靠接触,降低接触电阻,又能在多次插拔后保持足够的夹持力,避免接触不良问题。在设计思路上,该结构完全遵循早期DIP封装的行业通用规范,充分兼顾了生产焊接的便利性与后期维护的实用性:插座的引脚长度设计适配常规1.6mm厚度印刷电路板的波峰焊工艺,焊接时引脚穿过电路板焊盘后露出长度适中,不易出现连焊、虚焊问题;芯片与插座的配合间隙控制在合理范围,既可以让芯片轻松插入插座,又能在设备运输、使用过程中避免芯片受震动松脱;芯片本体的厚度、宽度尺寸完全匹配插座的容纳空间,插入后芯片底部与插座基座贴合,受力均匀,不会出现引脚弯折、受力不均的问题。从外形尺寸与安装边界来看,该组合结构整体宽度约15.24mm,本体长度约35mm,安装时在电路板上占用的矩形区域约为38mm*18mm,引脚伸出插座底部的长度约3mm,焊接后整体结构高出电路板表面约10mm,设计时在电路板周边预留2mm以上的安全间隙即可满足安装、插拔操作的空间需求,不会与周边的电容、电阻等其他电子元件产生干涉。这类结构虽然目前已逐步被贴片封装元件替代,但在老式工控设备维修、复古计算机硬件复刻、早期电子电路教学场景中仍有较高的应用需求,其标准化的尺寸设计、可靠的连接方式,也成为了电子封装发展历程中极具代表性的经典结构。
