克罗斯比X3.5规格吊环眼螺栓三维设计

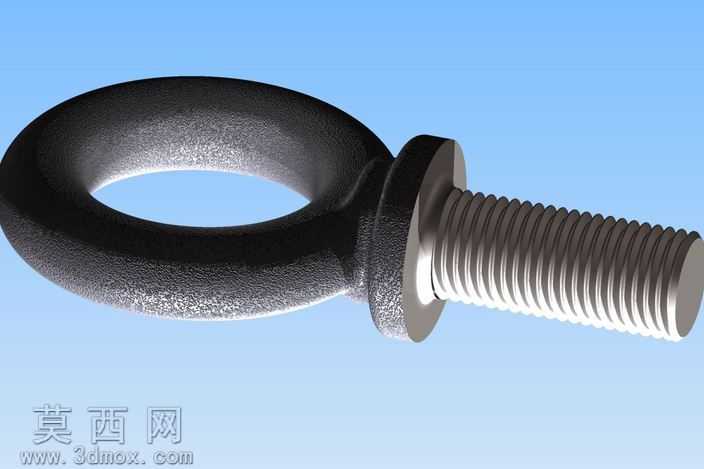

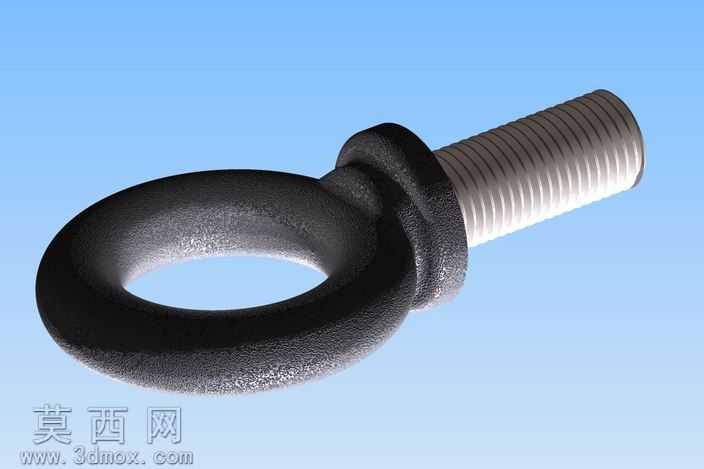

本作品为1.5中X3.5规格克罗斯比吊环眼螺栓的三维参数化建模成果，建模阶段严格遵循对应产品的实际尺寸规范，首先在三维建模环境中绘制吊环部分的闭合轮廓草图，通过旋转特征生成吊环的环形基体，针对吊环与螺杆衔接的过渡凸台位置，采用放样特征完成平滑过渡结构的构建，避免应力集中的结构缺陷，同时保证衔接位置的结构强度符合吊装使用的力学要求。螺杆部分采用螺旋线扫描的方式生成标准外螺纹结构，精准还原螺纹的牙型、螺距与牙距参数，对螺纹起始与收尾位置做了自然收束的细节处理，还原真实紧固件的加工特征。材质与渲染阶段，为模型赋予了符合锻造吊环螺栓的金属材质，针对吊环部分做了哑光锻面的材质质感调整，还原锻造金属表面细微的颗粒质感与哑光反光特性，螺杆部分的螺纹区域则做了轻微的机加工亮面质感区分，通过环境光与定向光源的组合打光，清晰呈现吊环的曲面弧度、螺纹的牙型细节以及衔接位置的结构轮廓，渲染背景采用简洁的浅蓝色渐变，突出模型本身的结构特征。结构设计上，完整还原了眼螺栓的核心功能结构：封闭环形吊耳用于穿装吊索、连接吊装器具，外螺纹螺杆用于与被吊工件的内螺纹孔紧固连接，吊环与螺杆衔接的加厚凸台结构有效分散吊装时的载荷应力，避免连接位置发生断裂失效，整体模型的各部分比例、尺寸公差均参考对应标准件的实际参数设置，可用于吊装工装的装配模拟、力学仿真分析、产品展示演示等场景，建模过程中对模型的特征树做了规整处理，关键尺寸设置为可编辑参数，方便后续根据需求调整规格生成不同尺寸的同系列眼螺栓模型，模型的曲面连续性、特征完整性均经过校验，无破面、重叠面等建模缺陷，可直接导入各类三维装配环境使用。
