工业急停按钮带接触块组件三维设计

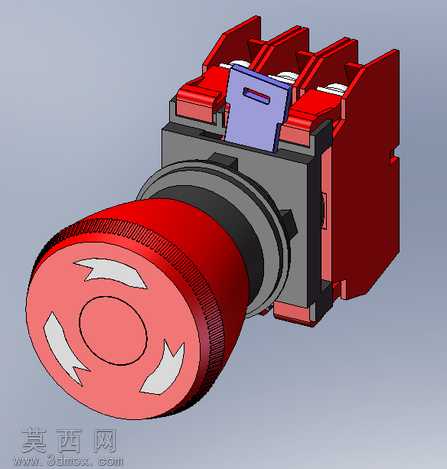

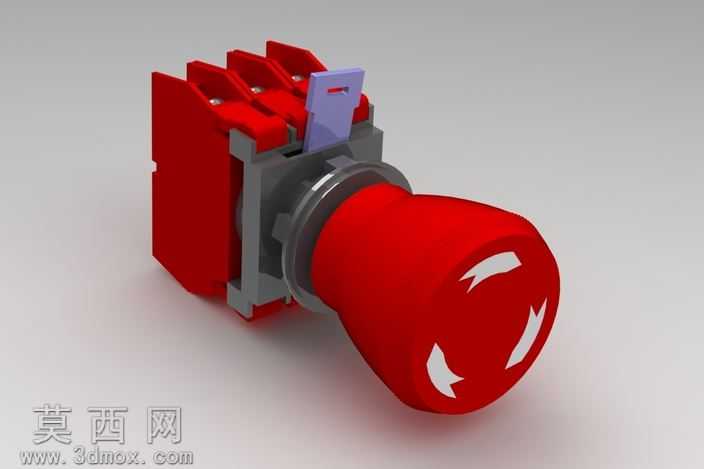

本作品为工业设备配套的急停停止按钮与接触块集成组件的三维建模成果，建模过程严格遵循工业电气控制元件的实际生产尺寸规范，完整还原了急停按钮从操作端到接线接触端的全部结构细节。模型构建阶段先以旋转凸台命令生成蘑菇头操作端的主体轮廓，针对按钮头部表面的防滑滚花纹理，采用圆周阵列结合包覆特征实现均匀的纹路排布，同时精准还原了头部表面三个旋转复位方向的箭头标识结构，保证外观与实物完全一致。按钮颈部的多层密封与固定结构采用多段拉伸配合圆角特征完成，还原了安装卡扣、密封胶圈的装配层级，确保安装结构的尺寸精度符合面板开孔的工业安装标准。后部的接触块模块采用模块化建模思路，分别构建三组独立的触点单元外壳、内部静触片、动触片以及复位弹簧的限位结构，红色绝缘外壳的卡扣拼接结构、接线端子的固定槽位都做了精细化还原，紫色的触发联动拨块与按钮推杆的配合间隙按照实际装配公差设置，完整呈现按钮按下时触发触点通断、旋转复位时解除锁定的运动逻辑。材质渲染阶段，蘑菇头操作端采用哑光红色工业塑料材质，添加细微的磨砂质感参数还原真实按钮的触感表现，颈部黑色固定结构采用半哑光硬质工程塑料材质，接触块红色外壳使用亮面阻燃塑料材质，金属触点部分设置抛光金属材质参数，紫色拨块采用耐磨工程塑料材质，不同部件的材质区分清晰，装配关系一目了然。设计过程中充分考虑急停按钮的安全操作属性，蘑菇头的直径、按压行程、接触块的触点间距都严格参照低压电气控件的行业安全标准，既保证三维模型的外观还原度，也完整呈现了该类安全控件的内部结构逻辑与装配关系，可用于工业设备操作面板的装配仿真、电气控制教学演示等场景。
