立式原料搅拌混合设备结构设计

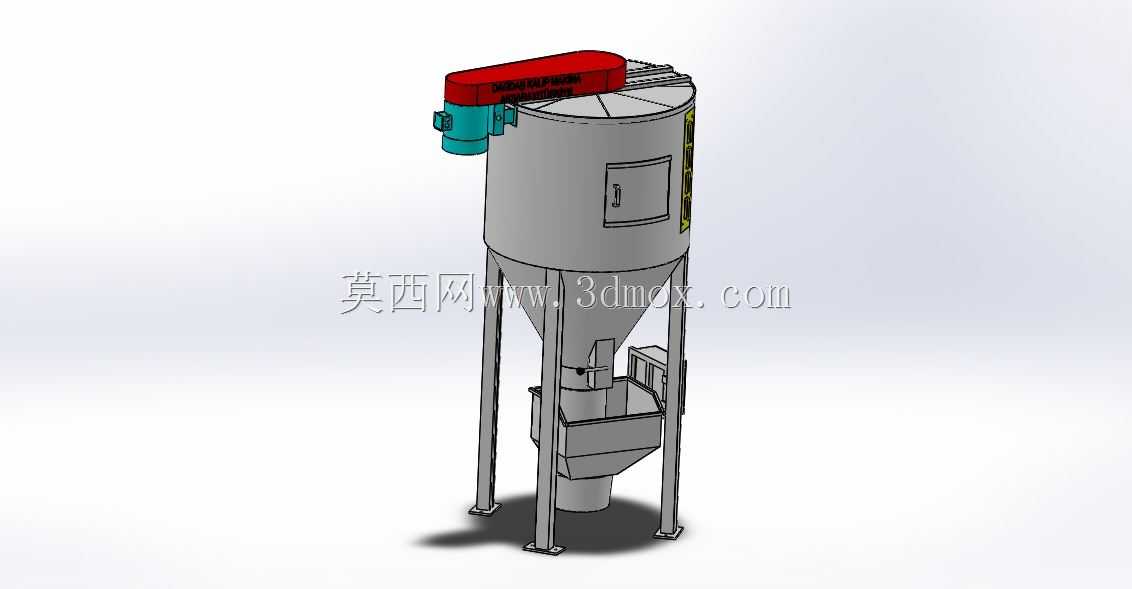

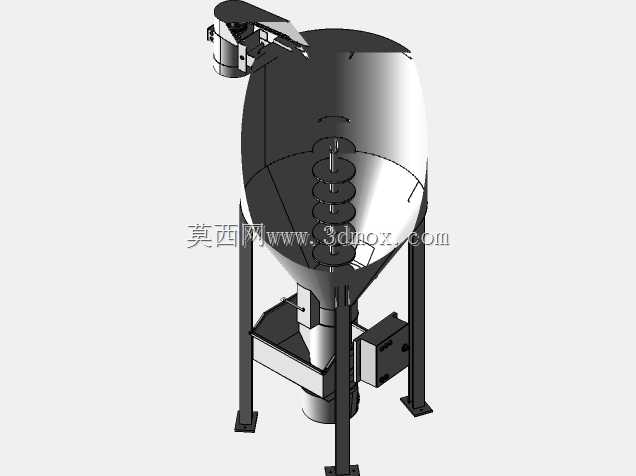

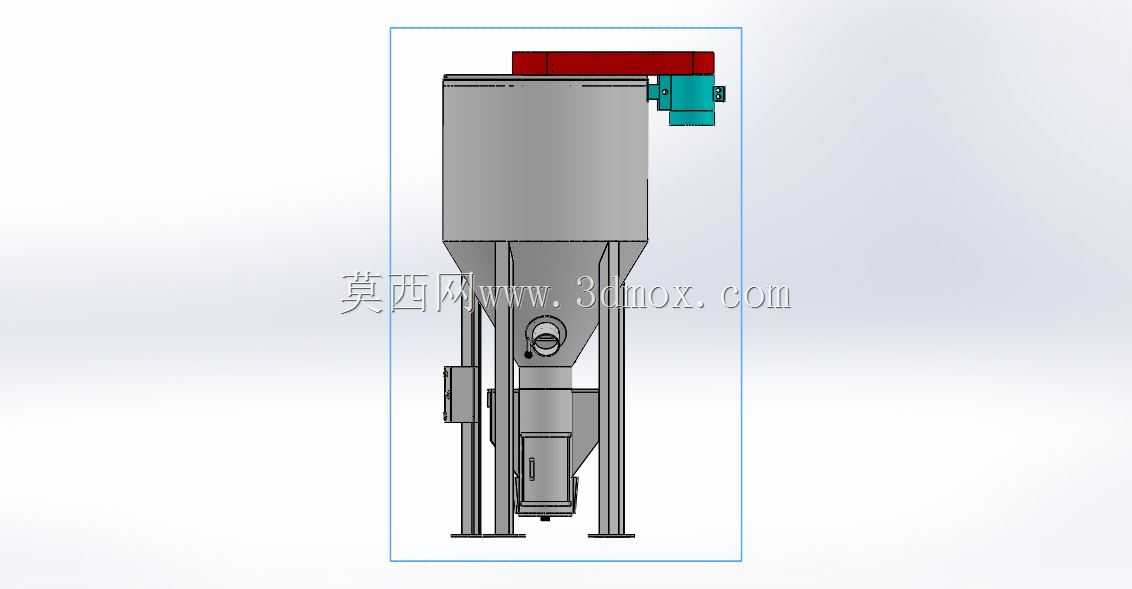

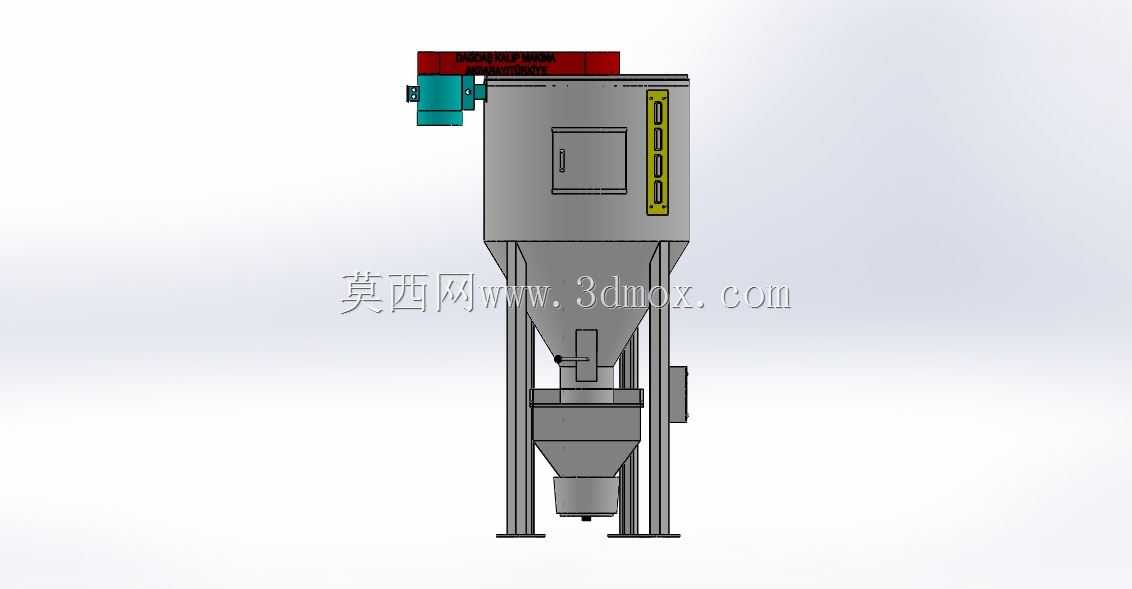

该立式搅拌混合设备主要面向塑料加工、粉体配料、建材原料预处理等生产场景，可完成颗粒状、粉状原料的均匀混合作业，同时兼具暂存储料功能，常布置于挤出生产线、配料生产线的前端工序，承接上游原料输送与下游定量给料的衔接需求，适配中小型加工厂的单机配套或生产线集成使用场景。设备主体采用立式锥底仓结构，上部为圆柱形储料腔体，下部为大锥角收缩料斗，可依靠物料自重实现顺畅下料，避免粉体物料在仓壁出现架桥、挂壁残留问题；顶部搭载驱动搅拌总成，搅拌轴沿仓体中心垂直布置，桨叶采用螺旋带式结构，运转时可带动仓内物料形成上下循环流场，将不同批次、不同配比的原料充分剪切混合，确保混合均匀度满足生产工艺要求。仓体侧面设置密封检修门，可用于日常内部清理、桨叶维护与残留物料清理，检修门采用快压密封结构，关闭后可避免粉尘外溢，满足生产车间的环保作业要求；锥底下部集成出料控制机构，可对接螺旋给料器或重力卸料管路，实现混合后原料的定量输出，适配连续化生产的给料节奏。设备底部采用四支型钢支腿作为支撑结构，支腿底部预留安装固定孔位，可通过膨胀螺栓与生产车间地面牢固连接，抵消搅拌作业时产生的振动载荷，保障设备长期运行的稳定性；驱动单元采用侧装式布局，电机与减速机构布置在仓体顶部侧方，既减少设备整体竖向安装高度，降低车间层高要求，也便于日常对驱动部件的润滑、检修与部件更换。设计过程中重点考量了物料流动特性，锥段角度根据常见粉体物料的安息角进行优化，确保无搅拌辅助状态下也能实现基础下料，搅拌桨叶与仓壁预留均匀间隙，既避免刮蹭仓壁产生金属污染，也能减少桨叶运转阻力，降低设备运行能耗；整体结构采用模块化拆分设计，仓体、支腿、驱动单元、出料机构可拆分运输，现场安装时仅需通过螺栓拼接即可完成组装，无需复杂的现场焊接作业，降低安装调试的难度与周期。设备的安装边界需预留顶部驱动单元的检修空间、侧面检修门的开启空间，以及底部出料机构的对接空间，整体竖向高度适配常规车间的层高要求，占地面积小，可灵活布置在生产线的空余位置，无需对现有车间布局进行大幅改造。
