凯斯梅卡勒布立式冲压切割模结构

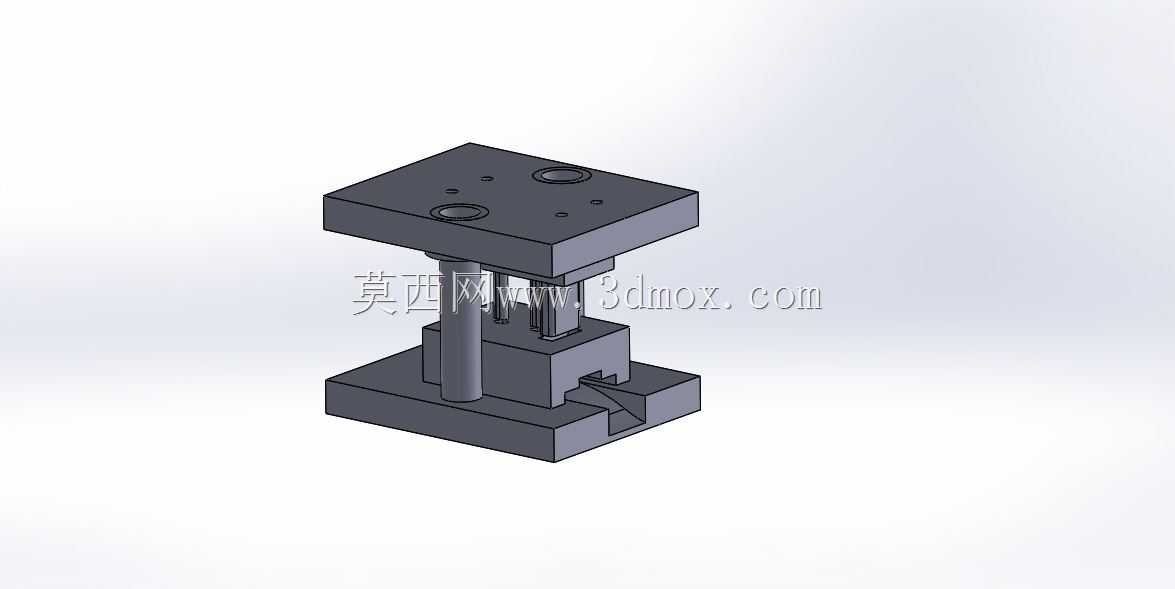

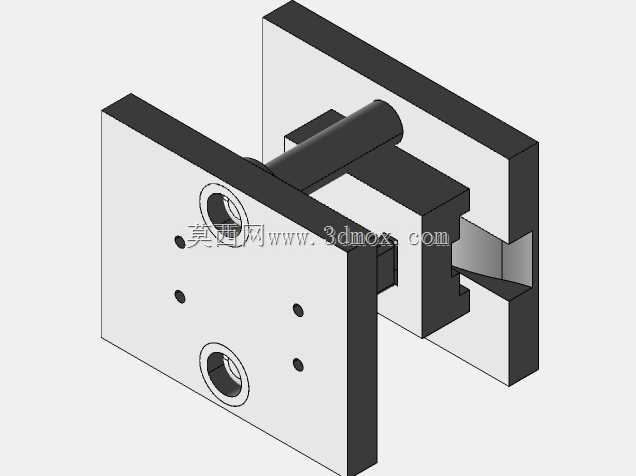

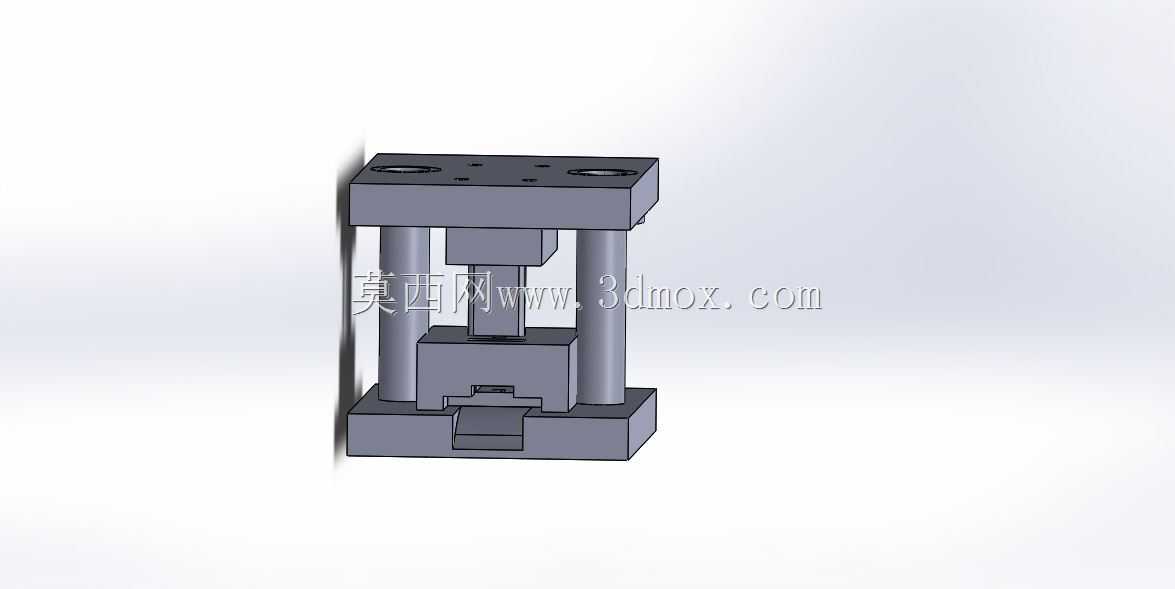

这套立式冲切结构主要面向薄金属带料、小型五金片材的批量落料与切边工序，常见于日用五金、电子接插件、小型家电冲压件的生产工位，可直接适配普通开式压力机的工作台安装接口，不需要额外改造设备滑块的连接端。从结构布局来看，采用标准的后侧导柱模架形式，上下模座均为矩形钢板加工而成，上模座预留的四个沉头孔用于和压力机滑块端的模柄、压板完成锁紧固定，下模座的对应安装孔位可匹配T型槽螺栓完成台面上的压紧，安装边界可覆盖常规16吨到25吨开式冲床的工作台尺寸范围，不需要额外加装过渡垫板。导柱与导套采用过盈配合分别压入下模座和上模座的对应安装孔，合模过程中导柱先导入导套完成上下模的对位，可将合模过程中的同轴度误差控制在0.02mm以内，避免冲切过程中出现啃模、刃口崩损的问题。核心工作端的凸模与凹模采用镶块式结构，凹模固定在下模座的安装凹槽内，通过侧压块完成锁紧，凸模通过固定板与上模座连接，合模时凸模切入凹模完成料件的冲切分离，下模座预留的斜槽结构用于冲切完成后的废料滑落，可直接对接生产线的废料收集槽，不需要人工频繁清理模面的废料。设计过程中优先考虑了刃口的维护便利性，凸凹模镶块均采用独立固定方式，刃口磨损后可单独拆卸修磨，不需要将整套模架从设备上拆下，可大幅减少产线换模维护的停机时间。模架的闭合高度可通过调整压力机滑块的行程位置适配，导柱的行程长度预留了足够的安全距离，滑块在上止点位置时导柱不会脱离导套，避免开模状态下上下模出现偏移。上下模座的平行度在加工时严格控制在0.01mm/100mm范围内，保证合模时刃口的受力均匀，避免局部应力集中导致的刃口开裂问题。这套结构的卸料部分采用刚性卸料设计，卸料板固定在凹模上方，冲切完成后上模回程时，卸料板将卡在凸模上的料条剥离，适合厚度0.5mm到3mm的金属板材冲切，不会出现软料粘在凸模端的问题。
