船用构件立式液压钻孔加工工装设备

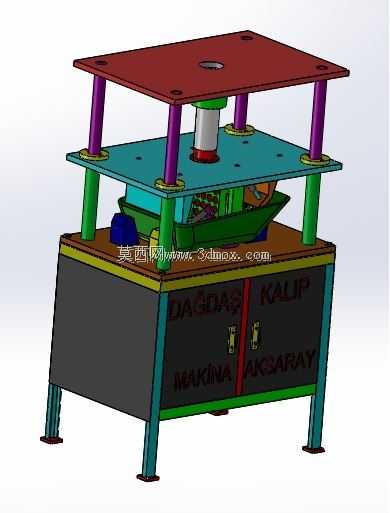

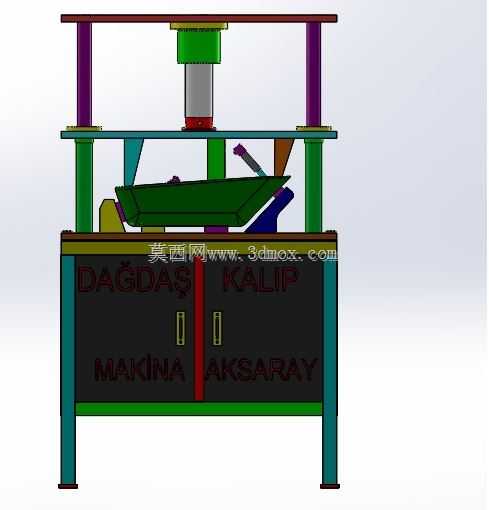

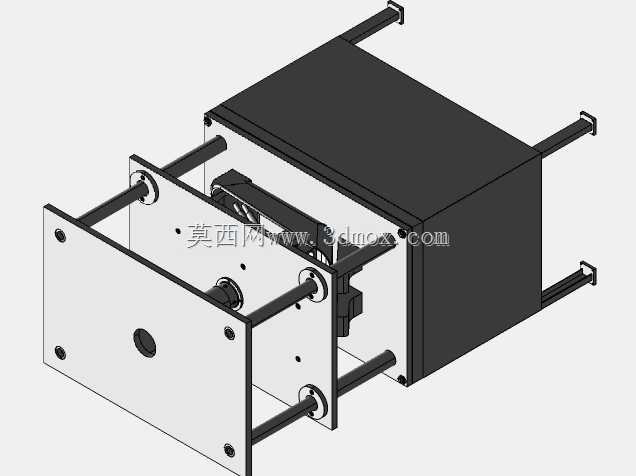

这套立式结构的钻孔加工工装，主要面向小型船舶修造场景里的船用金属构件钻孔加工作业，区别于普通台式钻床的悬臂式结构，它采用四柱式立式机架布局，四根垂直布置的支撑立柱连接上下两层安装平台，上层平台固定液压驱动的压合执行单元，下层平台作为工件装夹基准面，整体安装边界控制在常规车间工位占地范围内，不需要额外做地基预埋，适配中小规模修造车间的工位灵活排布需求。

从实际加工用途来看，该工装主要解决船用薄壳类金属构件、小型型材拼接件的钻孔对位精度问题，船用构件加工时往往存在曲面、异形拼接面，普通钻床加工时容易出现工件滑移、钻孔偏斜的问题，这套工装在下层工作台设置了可调节的仿形定位靠模，能够贴合船用构件的异形曲面轮廓，加工前先通过上层液压驱动头带动压块下行，将待加工工件牢牢压合在定位靠模上，避免钻孔过程中工件窜动，压合到位后再通过集成的钻孔执行单元完成进给钻孔作业，整个压合、钻孔工序在同一工位完成，不需要反复拆装工件找正，能大幅降低异形船用构件的钻孔辅助工时。

设计思路上，整套结构优先考虑了船用加工场景的工况适应性，机架主体采用型钢焊接框架结构，四根立柱选用厚壁圆钢加工，表面做淬火处理提升耐磨性能，上下安装平台采用钢板铣削加工，保证安装面的平面度公差控制在0.05mm以内，避免长期受力出现平台变形。液压驱动单元布置在上层平台的中心位置，压合行程根据常见船用小型构件的厚度范围做了适配，最大开口高度能够满足常规厚度构件的吊装取放需求，压头末端设计了快换接口，可以根据不同工件的压合接触面形状更换压块，避免压伤工件表面。工作台面的定位靠模采用模块化设计，不同规格的船用构件只需要更换对应仿形块，不需要重新调整整个机架的安装精度，靠模上预留了排屑缺口，钻孔产生的金属切屑可以顺着缺口直接落入下方的集屑槽，不会堆积在定位面上影响装夹精度。

从安装边界来看，整套设备的垂直方向总高度适配常规车间的层高要求，不需要额外抬高车间顶棚，工作台面距离地面的高度按照人工操作的 ergonomic 要求设置，操作人员站在工位旁就可以完成工件摆放、定位、取件的全部操作，不需要额外搭设操作平台。设备的侧向操作空间预留充足，左右两侧都可以作为工件上下料的操作位，适配车间不同的工位排布方向，机架底部设置了可调式支撑脚，可以根据车间地面的平整度调整设备水平度，即使在地面不太平整的修造车间临时工位，也能快速调平投入使用。

功能特性方面，这套工装的压合压力可以根据工件的材质、厚度做无级调节，加工薄铝板、玻璃钢船用构件时可以调低压力避免工件压变形，加工厚钢板构件时可以调高压力保证装夹牢固，钻孔进给单元和压合单元做了动作互锁，只有压头下行到设定压力值、工件完全压紧之后，钻孔进给才会启动，避免未压紧就钻孔带来的安全隐患和加工误差。机架的立柱上设置了行程限位块，可以根据不同的钻孔深度调整进给行程，不需要操作人员手动控制进给深度，降低对操作人员的技能要求，批量加工时能保证所有孔位的深度一致性。设备的液压管路全部布置在机架立柱的内侧，外部做了防护挡板，避免加工过程中切屑飞溅刮伤液压管路，也能减少车间内的焊渣、灰尘对管路接头的污染，降低日常维护的工作量。

在实际生产应用中，这类工装除了船用构件加工之外，也可以适配小型五金件、型材件的压装、钻孔工序，只需要更换对应的定位靠模和压头、钻头，就可以快速切换加工品类，不需要对设备主体做大规模改造。整套结构没有复杂的特殊定制零件，大部分结构件都是通用型钢、标准液压件、标准传动件，后期维护时备件采购方便，不需要专门定制特殊配件，适合中小加工车间的长期使用需求。设计过程中也充分考虑了操作安全性，压合区域的外围预留了安全光栅的安装位置，后期可以加装安全防护装置，操作人员肢体误入加工区域时设备会自动停止动作，避免工伤事故。工作台面的边缘做了倒角处理，没有尖锐的棱角，上下料过程中不会刮伤操作人员或者工件表面，细节处贴合车间实际操作的使用习惯。
