重载减震万向脚轮结构设计

这款脚轮的结构设计，首先要匹配工业场景里的重载移动需求，常见于车间重型工装台车、物流周转重载货架、大型设备移动基座这类需要频繁移位同时要缓冲路面冲击的工况。实际使用中，很多车间地面存在焊缝、轨道接缝、细小坑洼，普通刚性脚轮经过这类位置时，不仅会产生较大的冲击噪音，还会把冲击力直接传递到上方承载的设备或物料上，容易造成精密设备内部紧固件松动、易碎物料磕碰损伤，这款带减震结构的脚轮就是针对这类痛点做的结构优化。

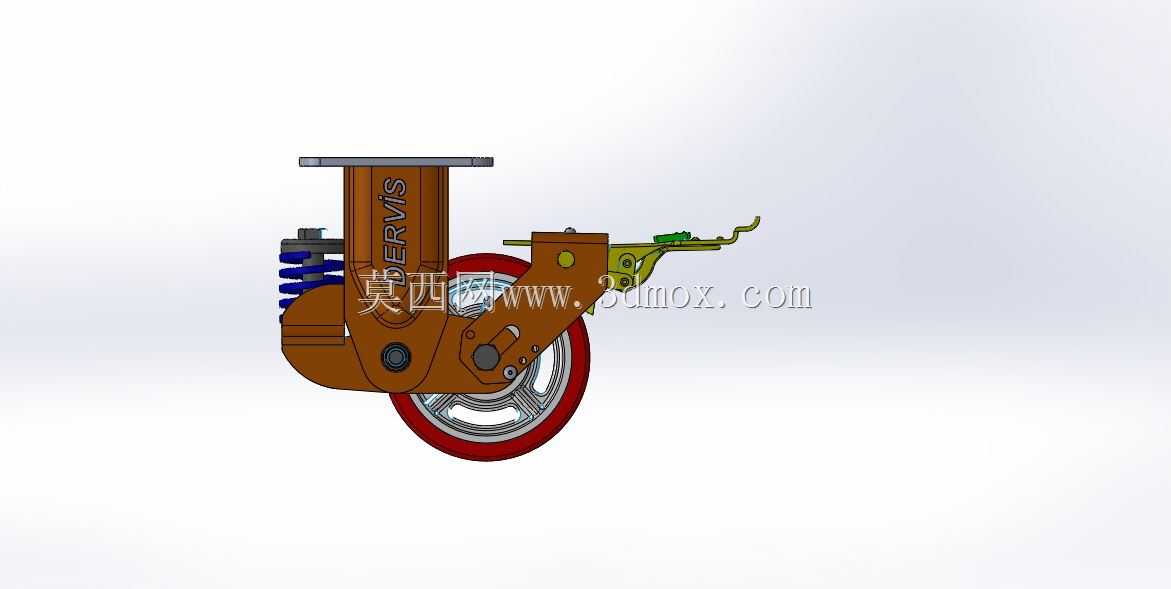

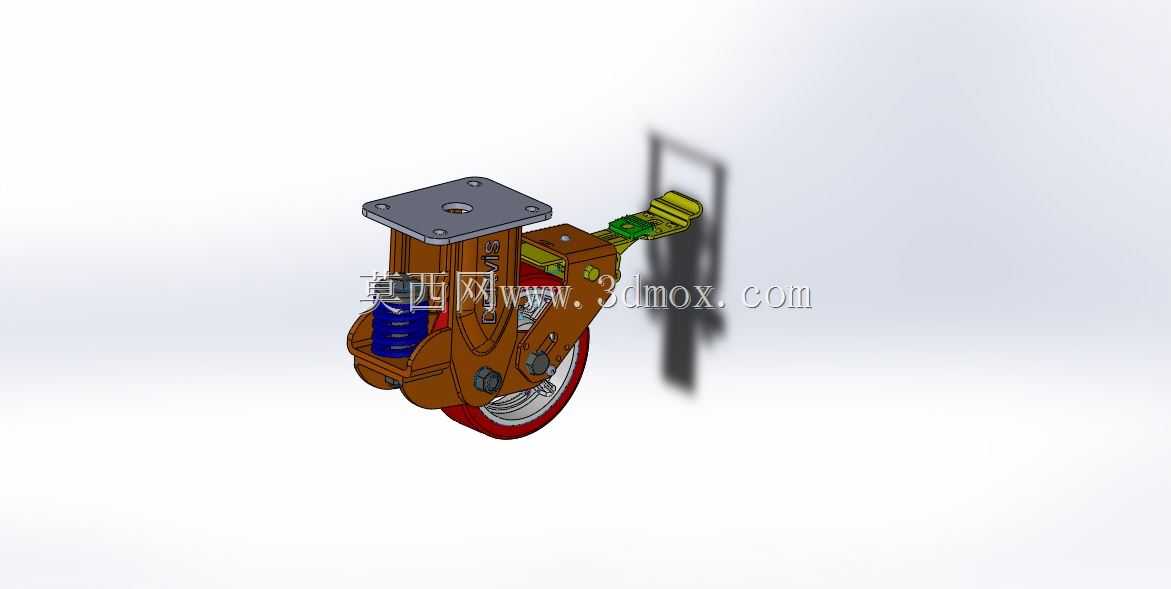

从功能特性来看，它集成了万向转向、减震缓冲、驻车锁定三个核心功能。转向部分采用主销回转结构，主销轴线与轮体安装面垂直，转向时轮架可绕主销360度回转，回转阻力经过结构优化，即使在满载状态下，单人也能轻松推动载具转向，不会出现卡滞、转向费力的问题。减震模块采用圆柱螺旋压缩弹簧作为弹性元件，弹簧布置在轮架与上方安装板之间的导向腔体内，避免弹簧受侧向力发生弯折失效，弹簧刚度经过匹配，在额定载荷下压缩量控制在有效行程的60%左右，既可以过滤掉路面传来的高频振动，也不会因为弹簧过软导致载具行走时出现上下晃动感。驻车锁定机构采用踏板式双刹结构，踩下锁定踏板后，会同时锁止轮体的转动和轮架的转向，锁定后载具不会出现溜车、转向偏移的问题，解锁时只需要踩下解锁端的踏板即可复位，操作不需要弯腰，符合车间作业的人机工程要求。

设计思路上，首先做了载荷的分层传递路径规划：上方安装板承受的垂直载荷，先传递到减震弹簧上座，经过弹簧缓冲后传递到轮架主体，再通过轮轴传递到轮体，最终分散到接触地面，整个传力路径没有应力集中的锐角转折，关键承力部位都做了圆弧过渡，避免长期受交变载荷出现结构疲劳开裂。轮架主体采用一体式铸造成型结构，相比焊接式轮架，整体强度更高，不会出现焊缝开裂的问题，铸造后对应力集中位置做了去应力退火处理，长期重载使用不会出现变形。轮体采用聚氨酯包钢结构，轮芯是钢制轮毂提供足够的承载强度，外层聚氨酯材质硬度控制在邵氏85A左右，既具备足够的耐磨性，也能在行走时提供一定的缓冲，同时不会像橡胶轮那样在地面留下拖拽黑印，适合环氧地坪、水泥地面、钢板地面等多种车间常见地面材质。

外形尺寸与安装边界方面，上方安装板采用标准工业脚轮的安装孔距设计，安装板为矩形平板结构，四个安装孔为沉孔设计，可以适配M12规格的安装螺栓，安装时不需要额外加工转接板，直接可以替换同规格的普通重载脚轮，通用性较强。轮体直径适配重载场景的通过性要求，对于车间常见的5mm以下的地面凸起、沟槽，都可以顺利通过，不会出现卡轮的问题。整体安装高度在设计时控制在常规重载脚轮的高度区间内，替换时不会改变载具的原有台面高度，不需要调整载具的支撑脚高度。轮架的回转半径经过优化，转向时轮体和轮架不会超出安装板的外轮廓范围，避免多轮布置时出现相邻脚轮运动干涉的问题。弹簧腔外侧设置了防尘罩结构，可以阻挡车间内的粉尘、铁屑进入弹簧导向部位，避免长期使用后弹簧卡滞、锈蚀失效，延长维护周期。轮轴部位采用自带润滑的轴套结构，不需要频繁加注润滑脂，维护成本更低，适合工业场景长时间连续使用的需求。
