贴标机标签夹持定位工装结构设计

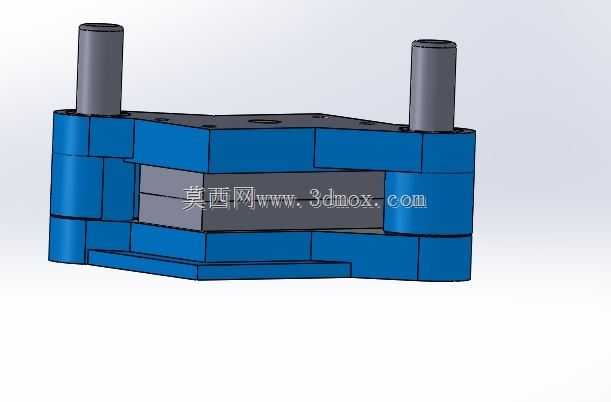

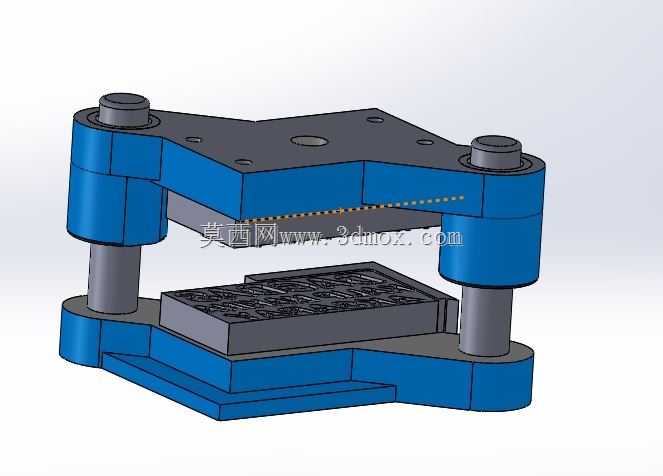

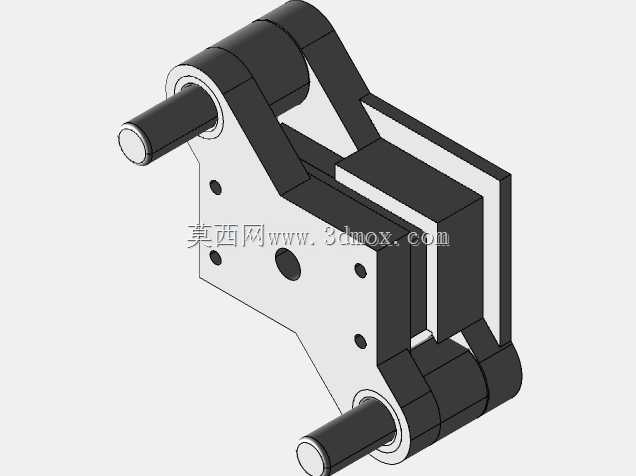

在快消品、医药、电子元器件的外包装贴标工序里，标签的精准定位夹持是保证贴标精度、避免贴标褶皱、偏移的核心环节，这套贴标标签夹持定位结构，正是针对平面类不干胶标签的送料定位环节设计的配套工装组件。日常生产中，很多贴标工位容易出现标签送料偏移、标签与待贴产品对位不准的问题，尤其是在多规格小批量产品的贴标场景里，工装的适配性直接决定了换产效率与贴标良率，这套结构在设计时就充分考虑了不同宽度标签的兼容需求，主体采用分层堆叠的模块化拼接结构，蓝色的主体基座部分采用多块分体式块件拼接而成，不需要整体更换基座，只需要调整侧边拼接块的位置，就能适配不同宽度的标签料带，换产调整时间比整体式工装缩短近六成。结构上方的两根立式导向柱，是和贴标机的送料升降滑台对接的安装基准，两根导柱的同轴度公差控制在0.02mm以内，保证工装随滑台上下动作时不会出现卡滞、偏摆，导柱的外径采用行业通用的安装尺寸，能直接适配市面上多数台式贴标机的滑台安装孔位，不需要额外加工转接法兰。中间的灰色夹持块是直接接触标签料带的工作部位，夹持块的工作面做了镜面抛光处理，粗糙度达到Ra0.8，不会刮伤标签表面的印刷层或者离型纸，夹持块的开合间隙可以通过侧边的微调螺钉调整，既能保证标签料带输送时不会打滑，又不会因为夹持力过大压伤标签边缘导致溢胶。整个工装的安装边界充分考虑了贴标机内部的紧凑空间，整体宽度控制在常规贴标机料道的允许安装范围内，底部的基座平面和贴标机料道平面的平行度可以通过导柱上的锁紧螺母微调，保证标签送出时和待贴产品表面的平行度误差不超过0.03mm，避免贴标时出现一端翘起的问题。在实际使用场景里，这套工装既可以配套半自动台式贴标机使用，也能集成到全自动包装线的贴标工位中，针对纸质标签、覆膜标签、透明PET标签都有不错的适配性，夹持块的材质选用耐磨的合金材质，长时间往复输送标签也不会出现工作面磨损起槽的问题，减少了日常维护更换易损件的频率。设计过程中没有采用复杂的气动或者电动夹持结构，全部采用纯机械的弹簧自紧式结构，不需要额外接气接电，依靠内部的复位弹簧提供稳定的夹持力，弹簧的预紧力可以根据标签的厚度调整，薄至0.1mm的透明标签、厚至0.5mm的吊牌标签都能稳定夹持输送，不会出现夹不住或者夹坏标签的情况。结构的分体式设计也让后期维护更加方便，哪个块件出现磨损只需要单独更换对应的零件即可，不需要整体报废工装，大幅降低了生产中的备件成本。在和贴标机的对接安装上，两根导向柱的中心距采用通用标准尺寸，安装时只需要将导柱插入滑台的对应安装孔，锁紧顶部的固定螺钉就能完成安装，不需要复杂的对位调试，初次安装的调试时间不超过十分钟，对于设备维护人员来说上手门槛很低。工装的主体拼接块之间采用定位销加螺钉的固定方式，反复拆装调整宽度也不会出现装配精度损失，每次调整完宽度后的重复定位精度能控制在0.01mm以内，保证换产之后的贴标精度不会出现波动。针对贴标过程中容易出现的静电问题，夹持块的材质还做了抗静电处理，避免输送过程中标签因为静电吸附在工装上导致送料断张，尤其是在干燥的秋冬生产环境里，这个设计能大幅减少因为静电导致的贴标故障。整个结构没有多余的冗余设计，所有零件都服务于标签的精准定位与稳定输送，没有华而不实的结构，每一处尺寸设计都经过实际生产场景的验证，能覆盖绝大多数平面贴标工位的标签夹持定位需求。
