多工位铝材钻孔加工工装设备设计

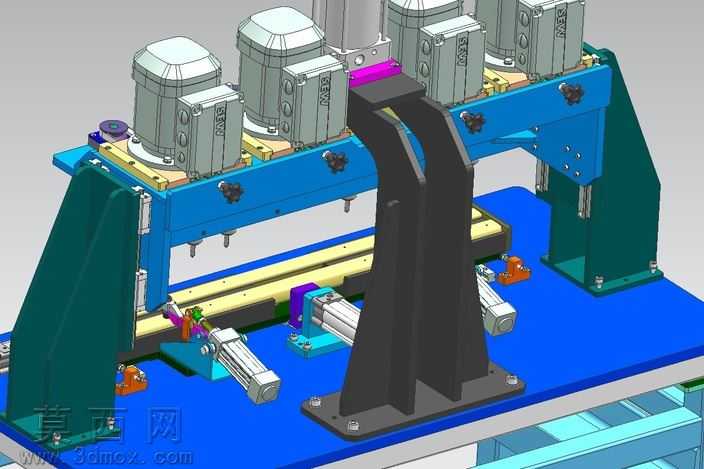

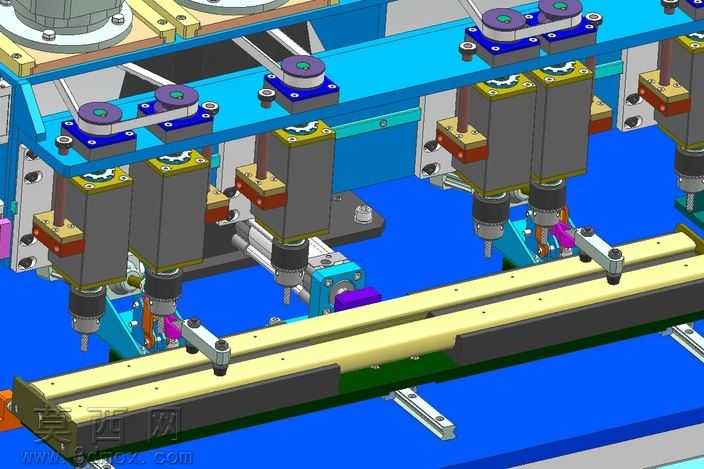

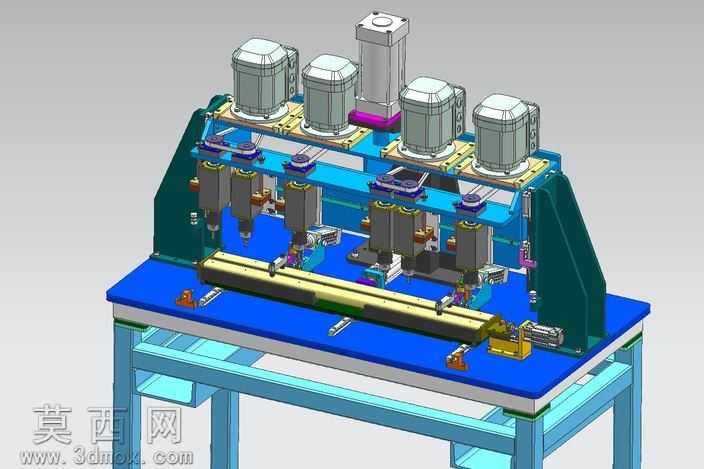

本作品为针对铝型材工件设计的多工位钻孔加工设备三维模型，整体建模过程严格遵循机械设计规范，在三维软件环境中完成全零部件的参数化建模与整机装配，通过真实材质渲染还原设备的实际外观与结构细节。模型主体采用蓝色喷涂钢板作为设备安装基板，搭配亮黄色的长条形工件输送导轨，导轨两侧配置可调节定位夹具，能够适配长条形铝制工件的连续输送与精准定位需求。设备上方成排布置多组独立钻孔机头单元，每个机头单元均集成了进给驱动模块、钻夹头安装位与位置调节机构，机头通过带轮传动结构实现动力同步传递，可同时对工件上的多个孔位进行同步加工，大幅提升铝材钻孔工序的加工效率。建模过程中对各运动部件的装配间隙、运动行程进行了合理预留，夹具部分采用带滚轮的压紧结构，既能够保证工件加工过程中的夹持稳定性，又不会阻碍工件沿导轨的输送移动。设备的安装支架、紧固件、传动带轮等细节均按照工业标准件参数进行建模还原，不同材质部件通过渲染区分金属加工面、喷涂漆面、传动橡胶件等不同质感，直观呈现设备的装配关系与工作逻辑。设计思路围绕铝材钻孔加工的批量化生产需求展开，采用模块化机头布局，可根据实际加工孔位需求灵活调整机头数量与安装位置，输送导轨的长度与定位点也可适配不同规格的铝型材工件，整体结构紧凑，各功能分区布局合理，能够直观展示多工位连续钻孔加工的工作流程，为同类铝材加工设备的结构设计、方案验证提供直观的三维参考，可直接用于设备方案演示、结构优化与生产加工参考。
