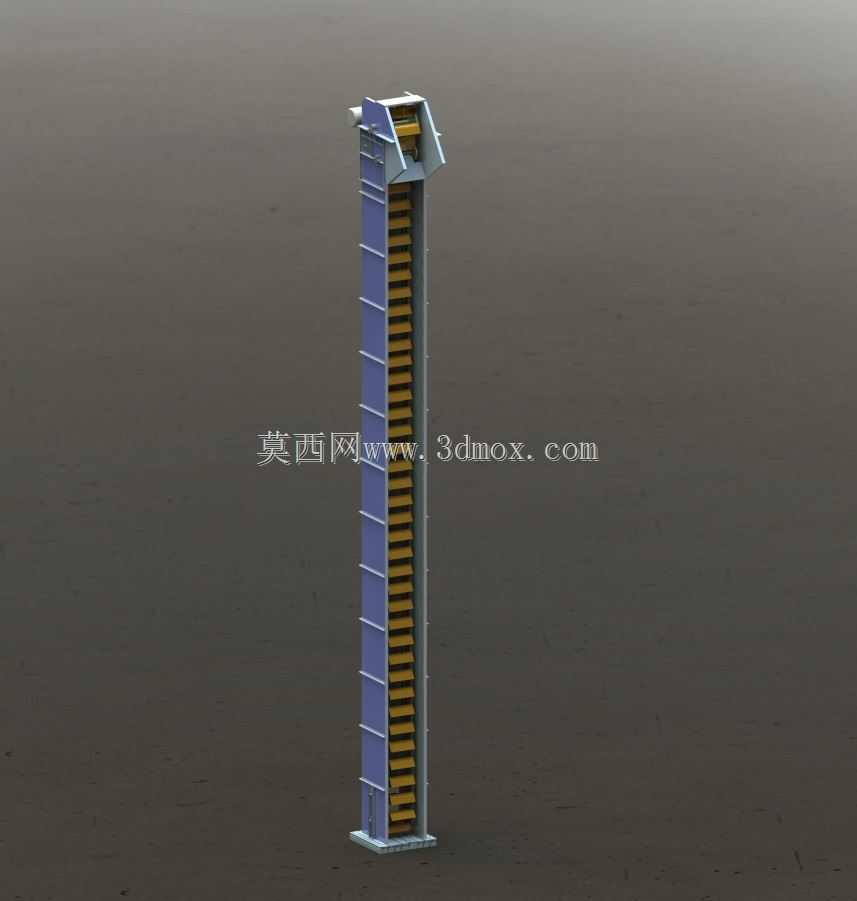

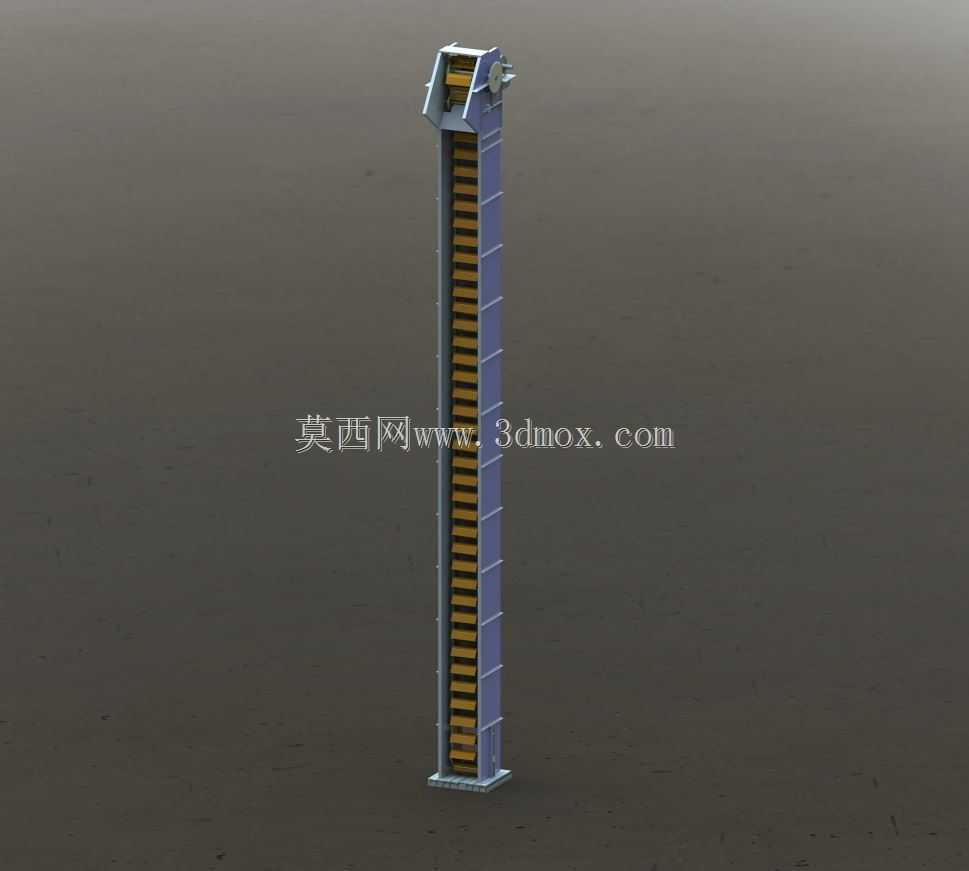

高产能果酱加工用斗式垂直输送设备

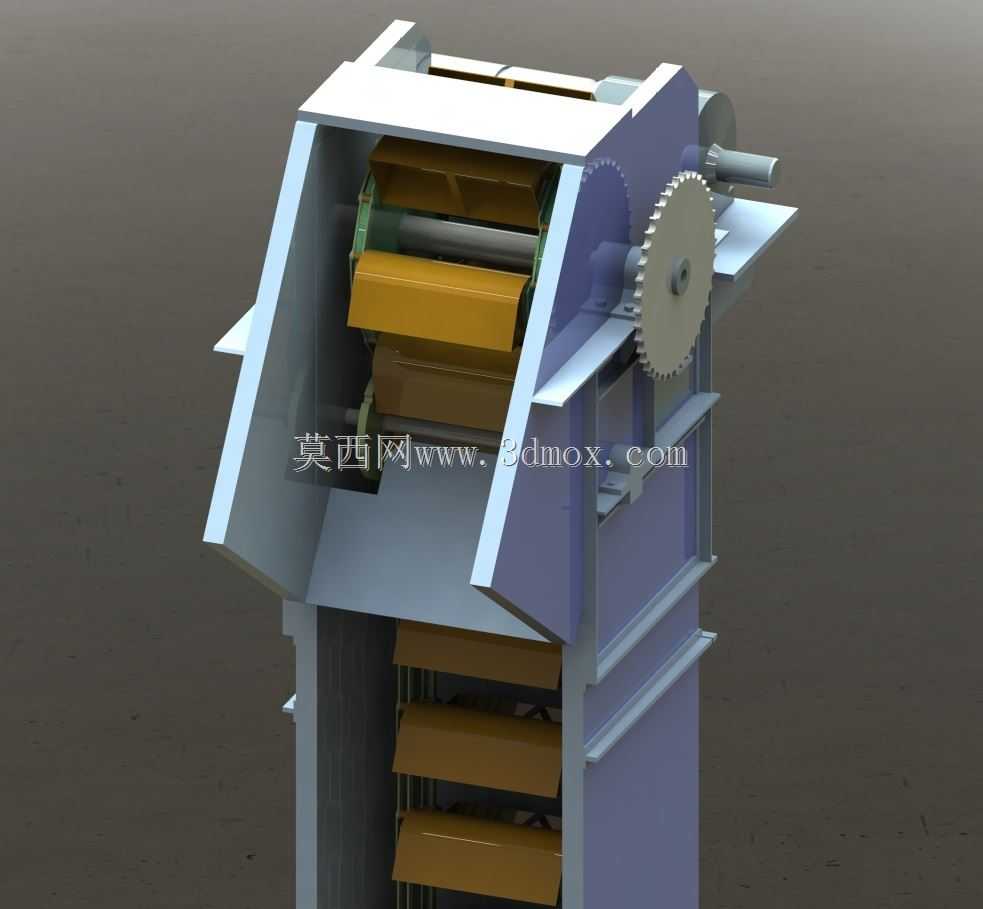

这款斗式提升设备主要面向食品加工领域的高产能散料垂直输送场景，适配果酱生产前道工序的果料、预处理果渣及配套辅料的高位转运需求，可在35米的垂直输送高度下实现每小时600吨的物料稳定输送，完全匹配大型规模化果酱生产线的连续化生产节拍，避免因物料转运中断造成的生产线滞停问题。设备采用掏取式装料、重力诱导卸料的核心工作逻辑，运行过程中料斗在下部机尾段完成物料舀取，通过环绕头尾轮的闭合链条带动料斗沿垂直机筒匀速上行，到达机头位置后沿出料导轨完成翻转卸料，整个输送过程处于封闭机壳内部，可减少果酱原料在输送过程中受外界粉尘污染的风险，同时避免高糖分果料洒落造成的车间地面清洁负担。从设计思路来看，设备针对热带地区食品加工车间的高湿、高腐蚀工况做了适配优化，传动端采用外置式链轮传动结构，将传动齿轮与输送腔室做物理隔离，避免果料中的糖分、水汽侵入传动部件造成磨损卡滞，链轮采用渐开线齿形设计，与链条的啮合间隙经过精准校核，运行过程中可抵消长距离链条传动带来的轻微蠕动偏差，降低运行噪音与链条磨损速率。料斗采用浅斗型圆弧过渡设计，内壁做光滑处理，可减少高黏度果酱原料在斗壁的粘附残留，避免长期运行后料斗积料造成的负载不均问题，相邻料斗的安装间距经过反复测算，既保证单位时间内的输送容积满足产能要求，又避免料斗间距过小造成的卸料过程物料碰撞撒落。设备的安装边界清晰，整体采用分段式机壳结构，可根据车间实际层高调整中间机筒的拼接长度，下部进料段预留了标准法兰接口，可直接与生产线的出料溜槽、振动给料设备对接，上部机头段的出料口可灵活调整朝向，适配不同布局的高位料仓、下道处理设备的进料位置，设备侧面预留了检修门与爬梯安装位，方便日常运维过程中对料斗、链条的磨损情况做定期检查，传动端的轴承座采用外置可调结构，可在长期运行后快速调整链条张紧度，无需拆解设备主体即可完成常规维护操作。
