机加工车间铰刀工位专用提升搬运装置

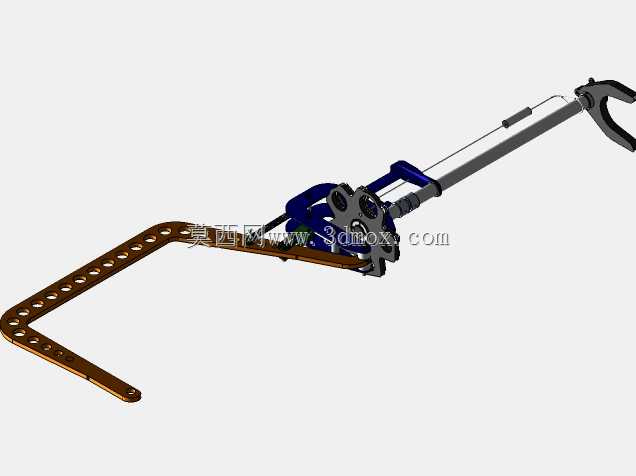

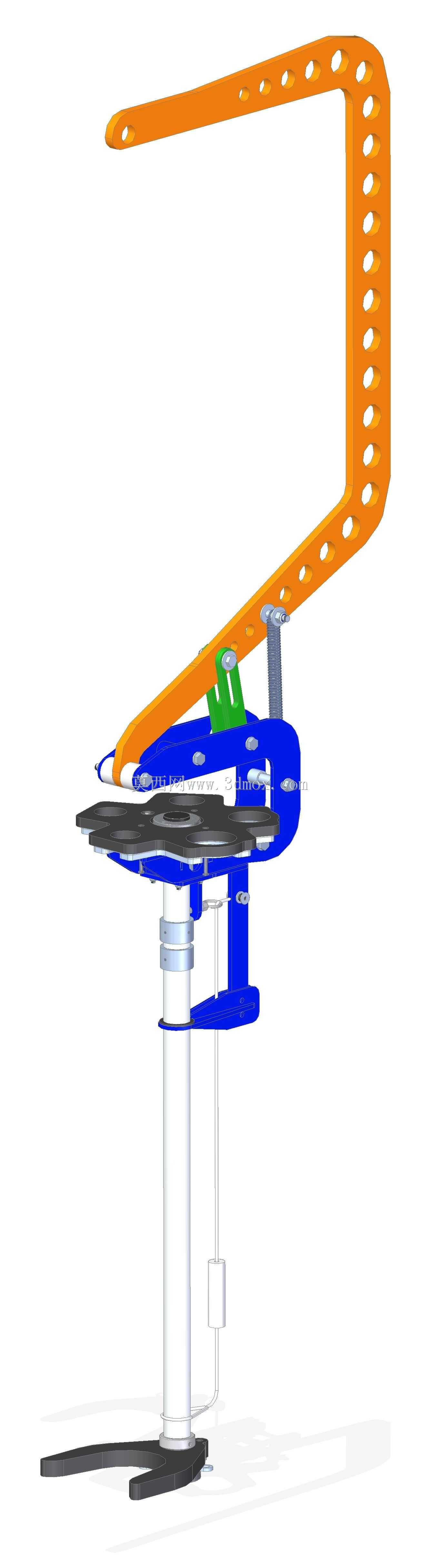

该装置主要应用于机械加工车间的刀具管理工位，针对批量铰刀存储、取用过程中的搬运提升需求设计，适配机加工产线旁的刀具集中存放区、刀具预调工位以及加工中心换刀区域的作业场景，解决人工逐把搬运多规格铰刀时效率低、易磕碰刃口、劳动强度大的实际问题，可完成不同规格铰刀在低位存放架与高位取用台、刀具转运车与机床刀库侧工位之间的垂直提升与水平移位作业。装置整体采用立式立柱承载结构，底部设置大跨度支撑底盘，可直接平稳放置在车间环氧地坪上，无需额外打膨胀螺栓固定，安装边界仅需预留直径1.2米的圆形操作空间，不会占用过多产线旁的通行区域，适配多数中小型机加工车间的工位布局。装置上部设置带多组定位孔的C型悬臂，悬臂上的等距定位孔可根据不同长度、柄径的铰刀存放架调整安装位置，悬臂可绕立柱做360度水平回转，覆盖半径1.1米内的作业范围，操作人员无需挪动装置整体，即可将铰刀转运至周边不同的操作工位。悬臂下方设置带定位卡槽的承载托盘，托盘表面包覆软性防滑材质，避免铰刀刃口与金属托盘直接接触造成磕碰损伤，托盘通过垂直导向组件与立柱连接，升降过程运行平稳无晃动，可承载最多20把不同规格的铰刀完成升降动作，升降行程覆盖0.4米到1.6米的高度区间，适配不同身高操作人员的取用高度，也可匹配不同高度的机床刀库侧操作平台。设计过程中重点考虑了操作的便捷性与安全性，悬臂采用轻量化的高强度型材制作，手动回转时阻力小，操作人员单手握持即可调整悬臂位置，升降操作采用配重平衡结构，无需额外配置动力源，手动轻扶即可带动托盘完成升降动作，停位后可自动锁止在当前高度，不会出现滑落风险。装置上的夹具组件可适配不同直径的铰刀柄部，无论是直柄铰刀还是锥柄铰刀，都能通过调整夹具的夹持位置实现稳定固定，搬运提升过程中铰刀不会出现倾斜、掉落的情况，有效保护铰刀的精密刃口，延长刀具使用寿命。该装置结构简单可靠，日常维护仅需定期对导向立柱的滑动面做清洁润滑即可，无需复杂的保养流程，非常适合机加工车间的多刀具工位使用，能够有效降低刀具搬运过程中的损耗，提升操作人员换刀、取刀的作业效率，减少无效的弯腰搬运动作，降低一线操作人员的劳动强度。
