工业轨道式物料提升小车结构设计

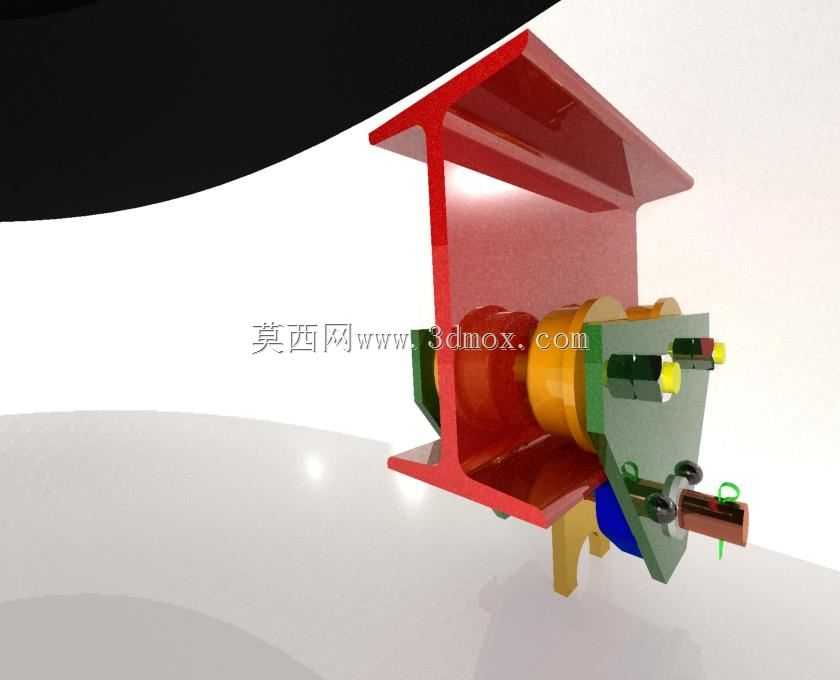

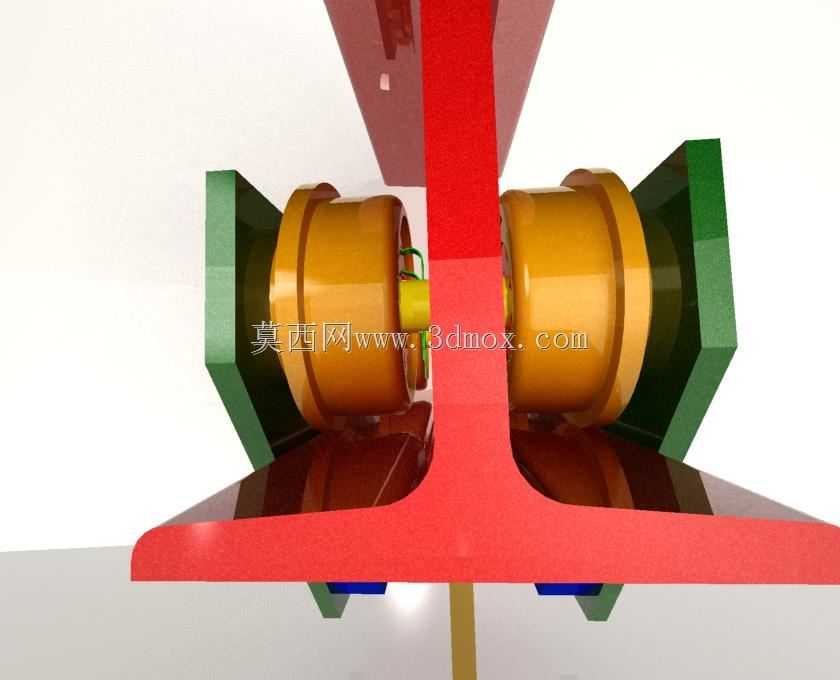

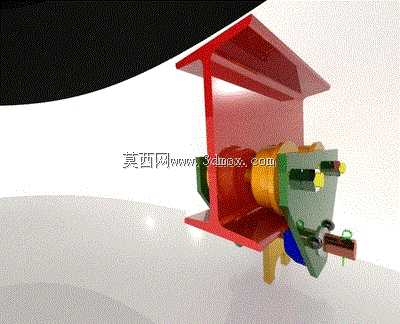

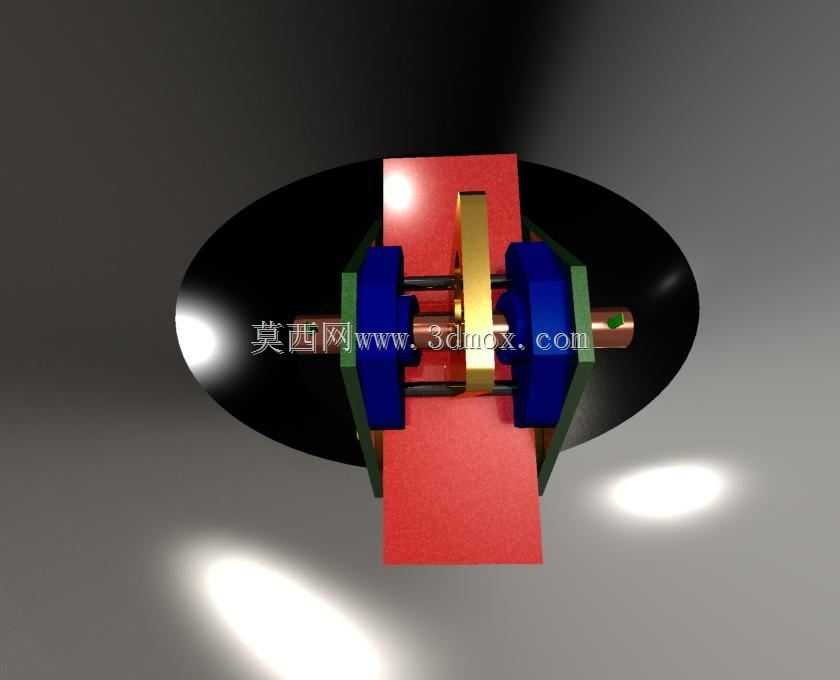

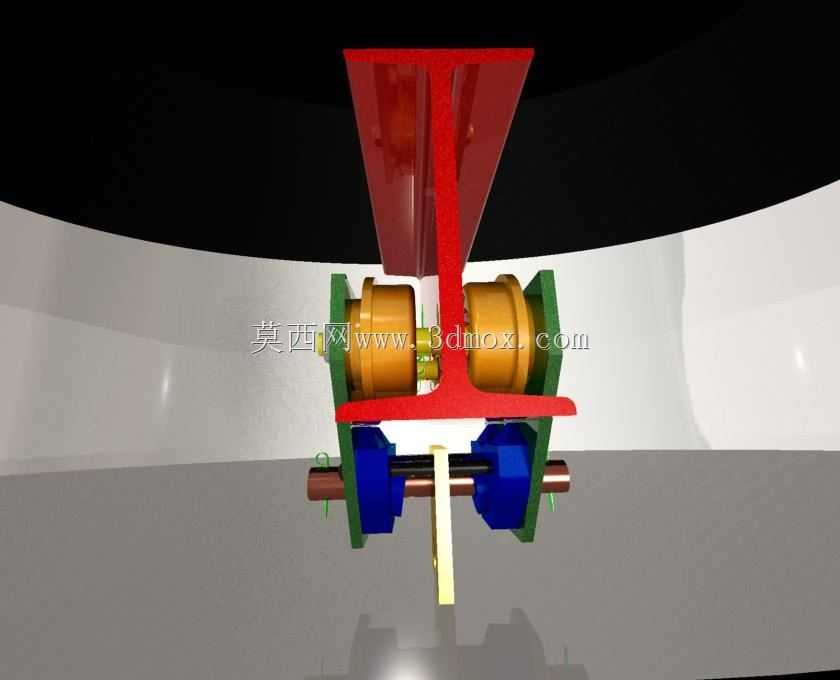

这款提升小车主要面向生产车间内的短距离物料转运与工位间高度差输送场景，常见于机械加工车间的工序间工件转运、装配线旁的物料补给、仓储区域的低层货位取放作业，能够替代人工完成小吨位负载的水平移动与垂直提升动作，降低一线操作人员的劳动强度，同时避免人工搬运过程中可能出现的工件磕碰、人员砸伤等安全隐患，适配离散制造场景下多品种、小批量的柔性生产输送需求。从实际用途来看，该小车可搭载加工完成的中小型零部件、工装夹具或者装配用辅料，沿着预设的轨道路径在不同工位间移动，同时自带的提升机构能够将搭载的物料抬升到指定作业高度，直接对接机床工作台、装配工装架或者仓储货架的承载面，无需额外配置起重设备辅助上下料，尤其适合车间内通道狭窄、大型起重设备无法覆盖的作业区域，填补固定输送线无法覆盖的灵活转运空白。在功能特性上，该小车采用轮轨配合的行走结构，行走过程中定位精准不会出现偏移，承载框架采用槽型钢结构作为主体支撑，抗形变能力强，能够稳定承载额定范围内的负载；提升机构采用卷筒收放配合导向轮的传动结构，升降过程运行平稳，不会出现负载晃动的情况，端部设置的限位结构能够避免提升超出行程范围，同时搭载的锁止结构可以在指定高度位置锁止固定，防止负载意外滑落；行走端设置的缓冲结构能够在小车到达轨道端点时吸收碰撞冲击力，避免刚性撞击损坏车体或者搭载的物料。设计思路上，这款小车优先考虑了车间作业的实用性与维护便捷性，整体结构采用模块化拆分设计，行走模块、提升模块、承载框架都可以单独拆分检修，日常维护时不需要整体拆解设备；传动部件都设置了对应的防护结构，避免车间内的切削碎屑、粉尘进入传动副造成磨损，延长设备的使用寿命；整体结构没有复杂的异形零部件，大部分构件都可以采用常规型材加工制作，加工成本低，替换配件容易获取，适合中小制造企业低成本部署使用。从外形尺寸与安装边界来看，该小车整体结构紧凑，横向宽度适配车间常用的窄通道铺设要求，不需要对现有车间通道进行拓宽改造，轨道可以直接铺设在地面或者架空安装，小车本体的垂直高度在最低位时不会遮挡作业人员的通行视线，提升行程覆盖常规工位0.3米到1.5米的常用作业高度范围，安装时只需要保证轨道铺设的水平度与平行度即可投入使用，不需要额外制作复杂的安装基础，能够快速完成现场部署适配现有生产场景。
