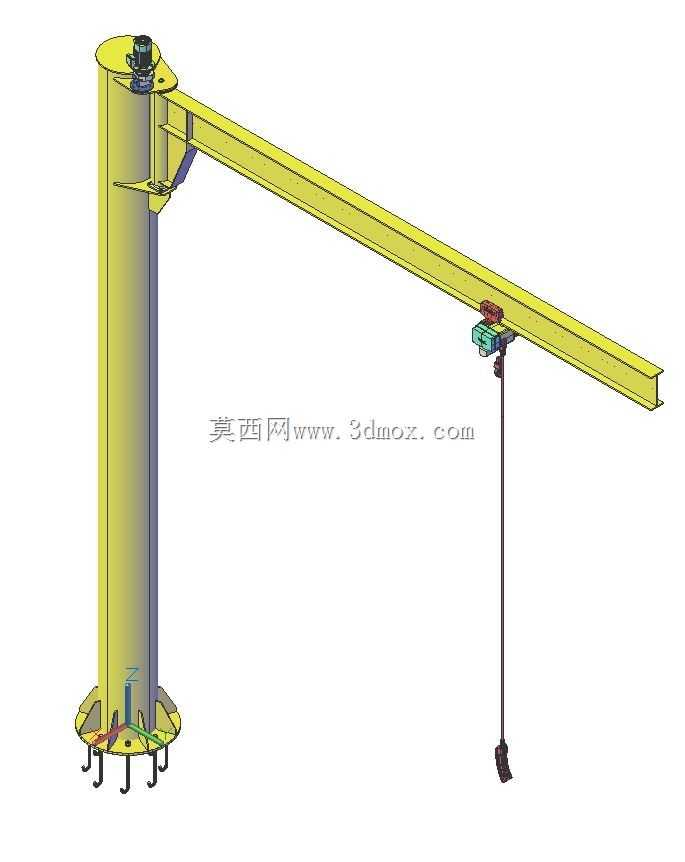

七米跨度两吨额定载重定柱式悬臂吊结构

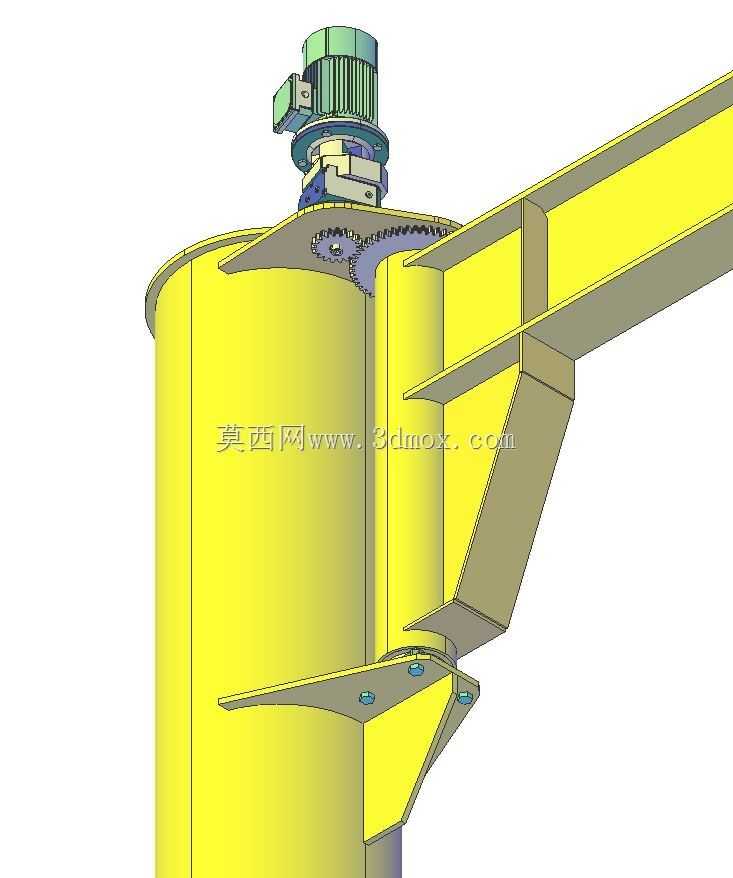

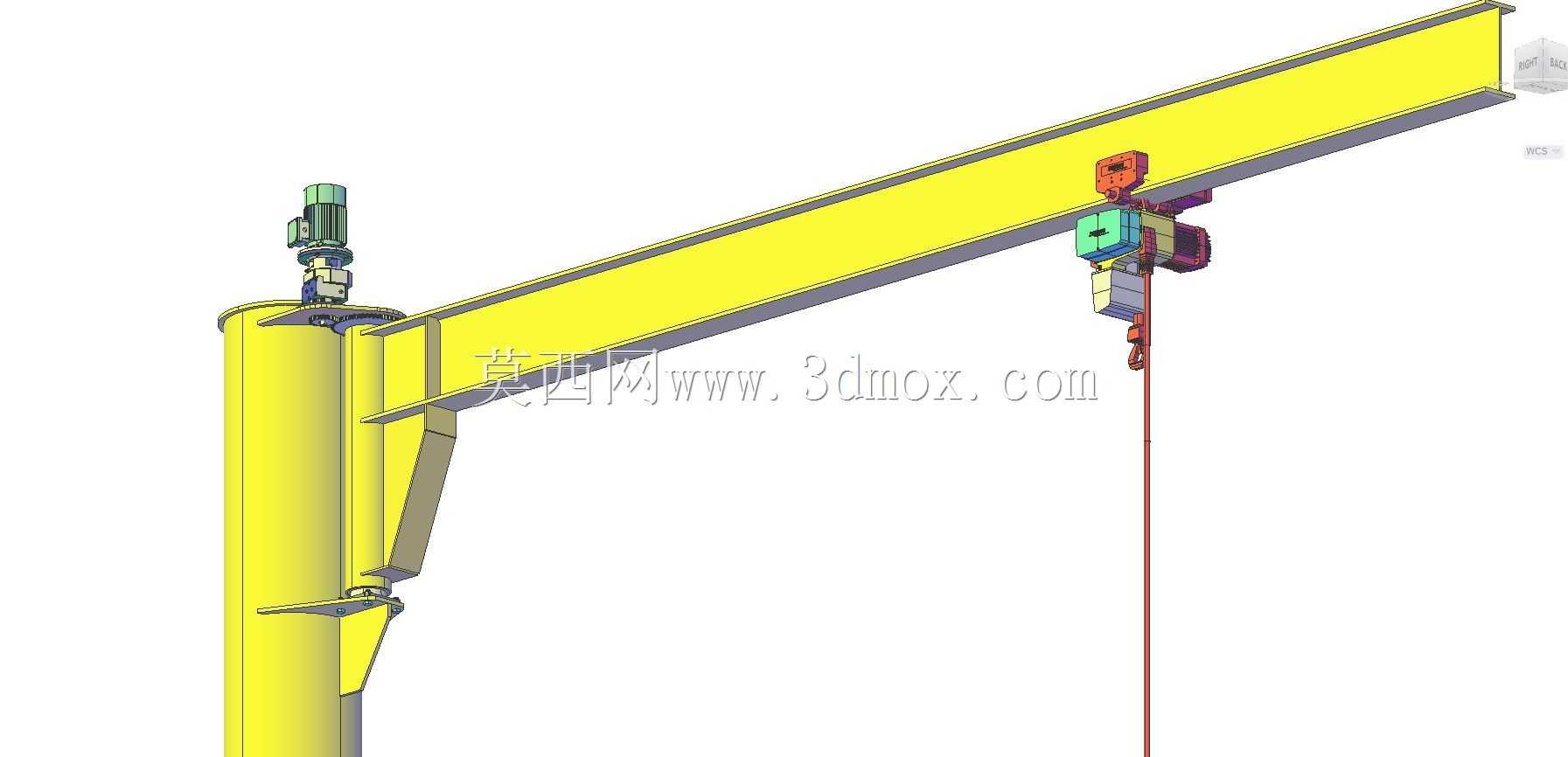

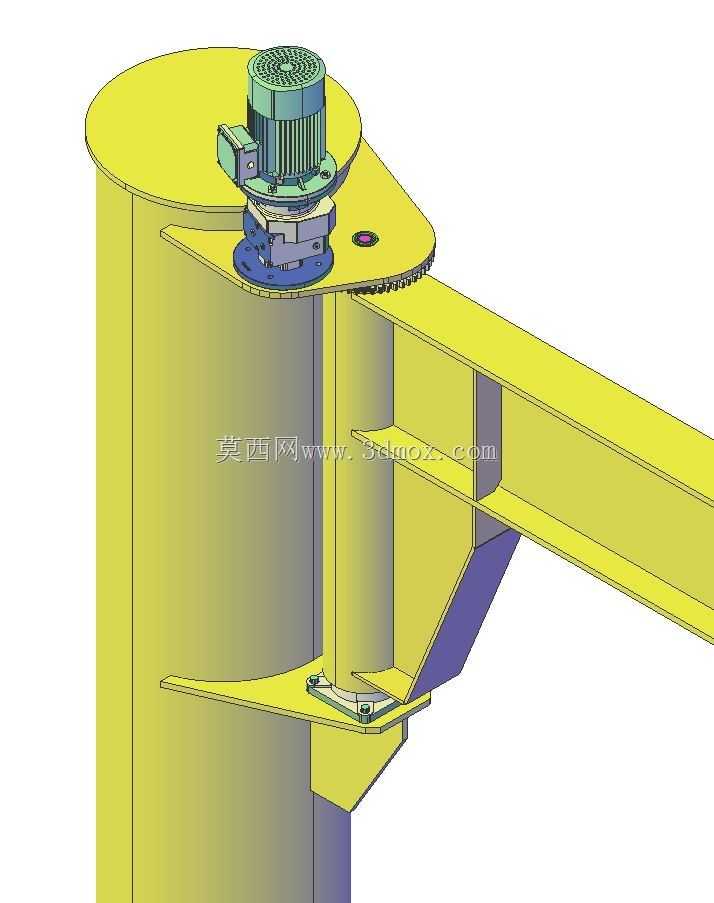

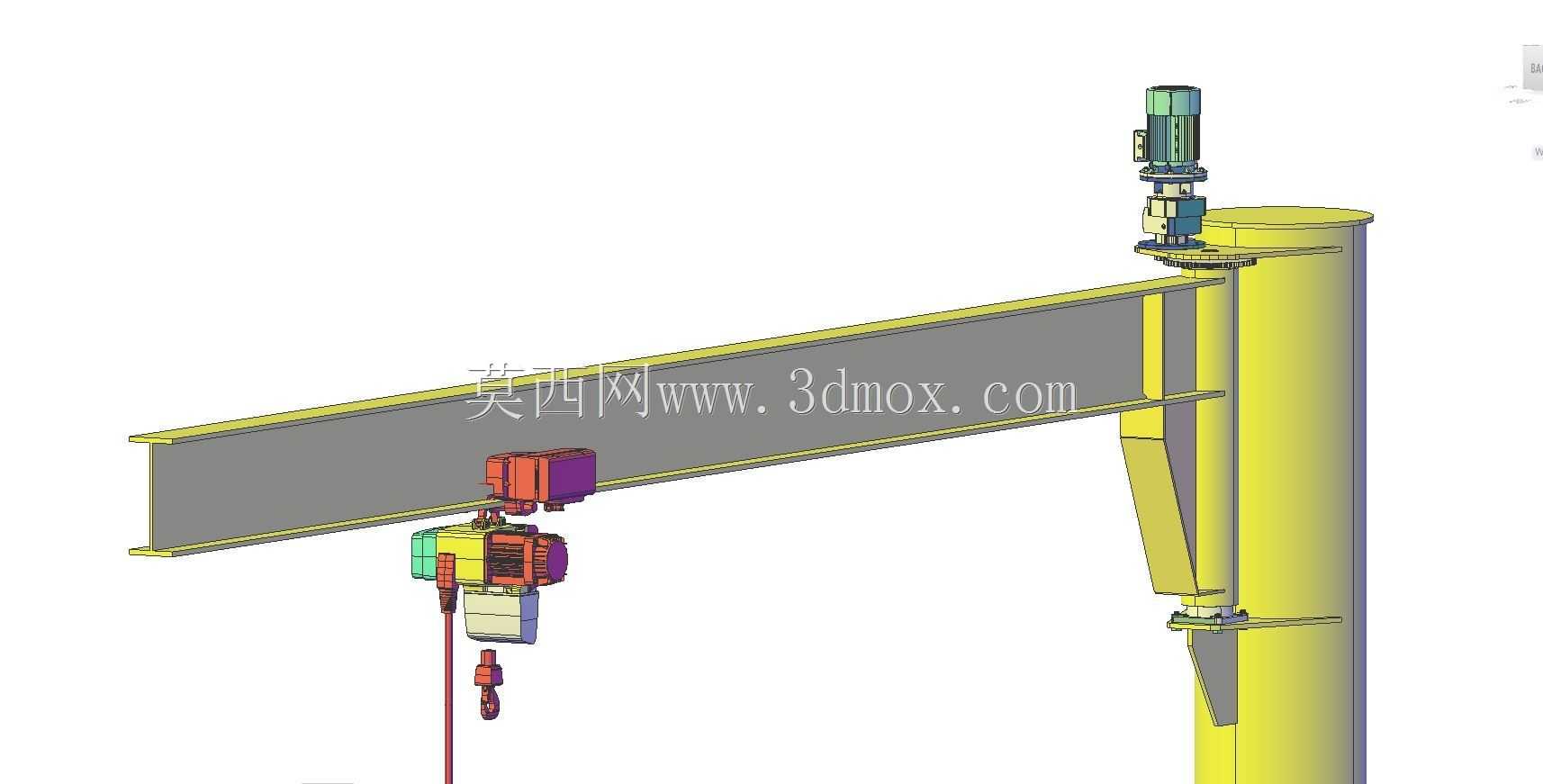

这款定柱式悬臂吊主要面向中小型作业区域的定点物料转运需求，常见于机械加工车间的机床上下料工位、小型仓储库区的货位码放、码头前沿的零散件装卸、设备维修区域的零部件拆装吊装等场景，能够覆盖固定半径内的全角度作业范围，填补了大型桥式起重机无法覆盖的零散小吨位吊装需求空白，相比移动式汽车吊无需占用地面通行空间，相比手动葫芦大幅降低作业人员劳动强度，适配多频次、小吨位的重复性吊装作业。设备整体采用立柱落地固定的安装形式，垂直立柱作为核心承载构件，底部通过地脚螺栓与混凝土基础刚性连接，能够承受吊装作业产生的垂直载荷与回转倾覆力矩，悬臂主梁与立柱上部的回转支承连接，可绕立柱轴线完成360度全范围回转，作业覆盖半径达到七米，能够在以立柱为中心的圆形区域内完成任意位置的物料取放，额定起重量为两吨，适配绝大多数中小型工件、货箱、设备部件的吊装需求。设计过程中优先考虑了结构受力的合理性，悬臂主梁采用变截面箱型梁结构，靠近立柱连接端的梁高更大，向悬臂末端逐步平滑过渡，既保证了重载工况下主梁的抗弯刚度，控制吊重作业时的主梁下挠量在允许范围内，又尽可能降低了悬臂自身重量，减小回转支承的承载负荷，降低手动回转操作的推力需求；电动葫芦沿悬臂主梁下翼缘的轨道运行，配合起升机构的吊钩升降、悬臂的回转动作，三个维度的运动组合即可实现覆盖范围内任意点位的物料精准对位，起升机构配备制动装置，可在任意起升高度锁止载荷，避免吊重意外滑落。安装时需要提前根据额定载荷核算混凝土基础的承载能力，预留足够的地脚螺栓预埋深度，保证立柱安装后的垂直度偏差在允许范围内，避免回转过程中出现卡滞或额外的偏载力矩；悬臂安装完成后需要在主梁末端设置行程限位，避免电动葫芦运行超出轨道末端引发脱轨风险，同时在立柱下部设置回转限位缓冲结构，避免回转过程中悬臂与周边固定设施发生碰撞。设备整体涂装采用高可见度的警示黄色，符合起重设备的安全标识规范，作业时能够提醒周边人员及时避让吊装作业区域，降低安全事故风险。
