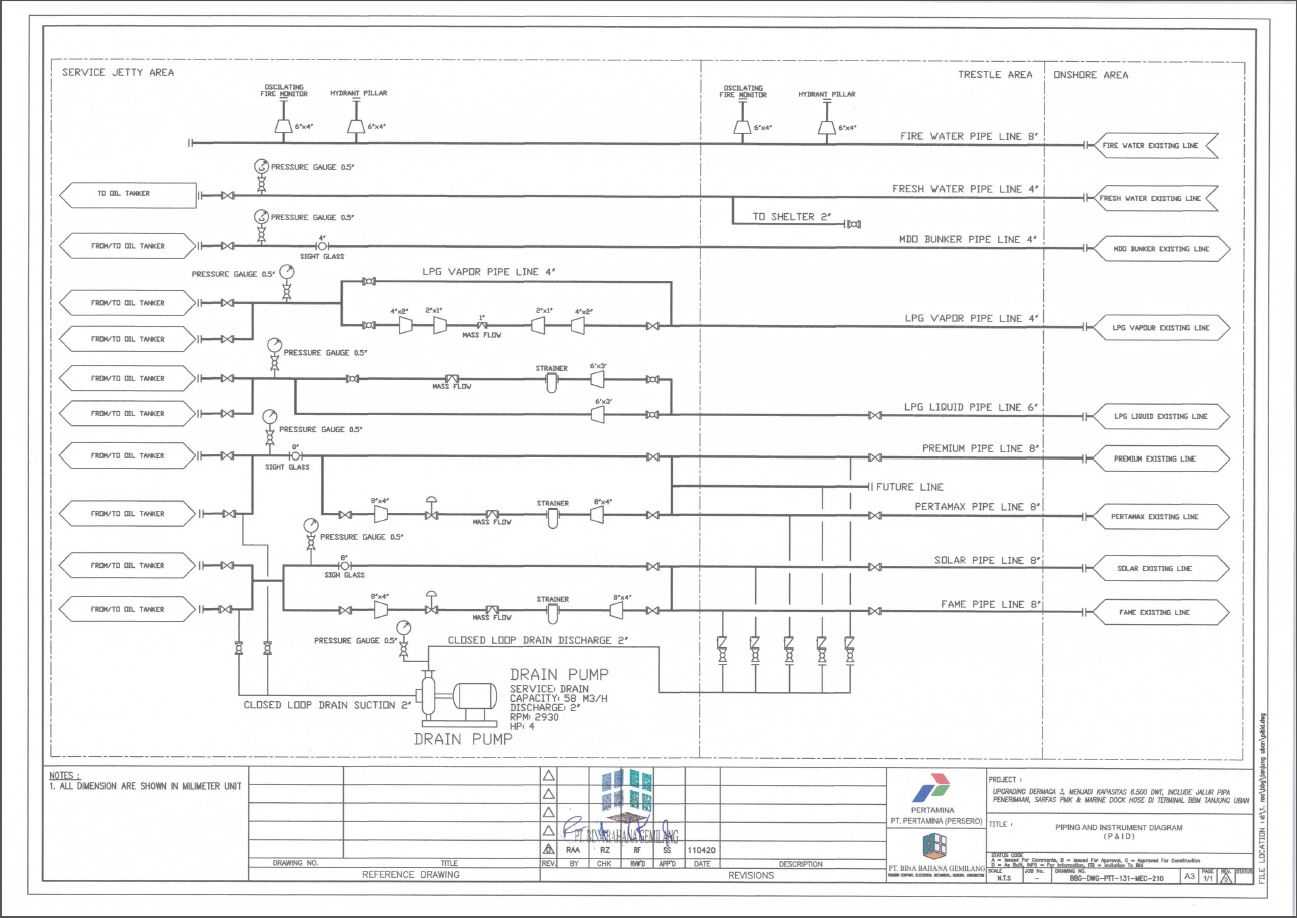

码头区工艺管线系统布局设计方案

这套码头区管线系统的设计，核心围绕港口装卸作业的多介质输送需求展开，覆盖了油品、消防水、淡水、液化烃类等多种作业介质的输送路径，完全匹配沿海散货与液体化工码头的日常作业场景。在实际码头运营中，不同介质的输送管线需要严格规避交叉干扰，尤其是可燃介质管线与消防保障管线的安全间距，在布局阶段就做了明确的物理分隔，避免后期运维出现安全隐患。从功能特性来看，整套管网在每个泊位分支都设置了独立的切断阀组与计量接口，能够支持多泊位同时作业互不干扰，同时在管线的高点设置了排气装置、低点设置了导淋排空结构，满足管线投产前吹扫、日常检修排空的实际操作需求。设计过程中优先考虑了码头作业面的安装边界，所有主管线都沿码头引桥的管廊带分层排布，上层布置消防水与淡水等公用工程管线，下层布置工艺介质管线，既预留了后期巡检的操作通道，也避开了码头起重设备的作业回转半径，不会影响码头装卸货的正常作业动线。针对码头区域高盐雾、高湿度的腐蚀环境，管线的支墩间距做了针对性核算，避免管线因热胀冷缩产生应力变形，同时在管线跨接位置预留了柔性补偿段，抵消潮汐带来的码头结构微位移对管线密封的影响。管线上的阀组操作点位都设置在靠近巡检通道的一侧，操作高度控制在人体工程学合理区间，不需要额外搭设操作平台就能完成日常开关作业，降低后期运维的成本。排水泵单元的设置位置选在整个管网的地势最低点，能够在管线检修或者应急状态下快速排空管内残留介质，避免介质残留造成管线腐蚀或者冬季冻堵。不同介质的管线标识在设计阶段就做了明确区分，对应不同的色标与介质流向标识，方便现场作业人员快速识别管线属性，减少误操作风险。整套布局充分考虑了码头后期扩容的预留接口，在主管线的末端预留了标准法兰接口，后续新增泊位或者输送介质品类时，不需要对现有主管网做大规模改动，就能完成管线接驳，适配港口不同发展阶段的作业需求。
