顶装式浮球液位检测装置结构设计

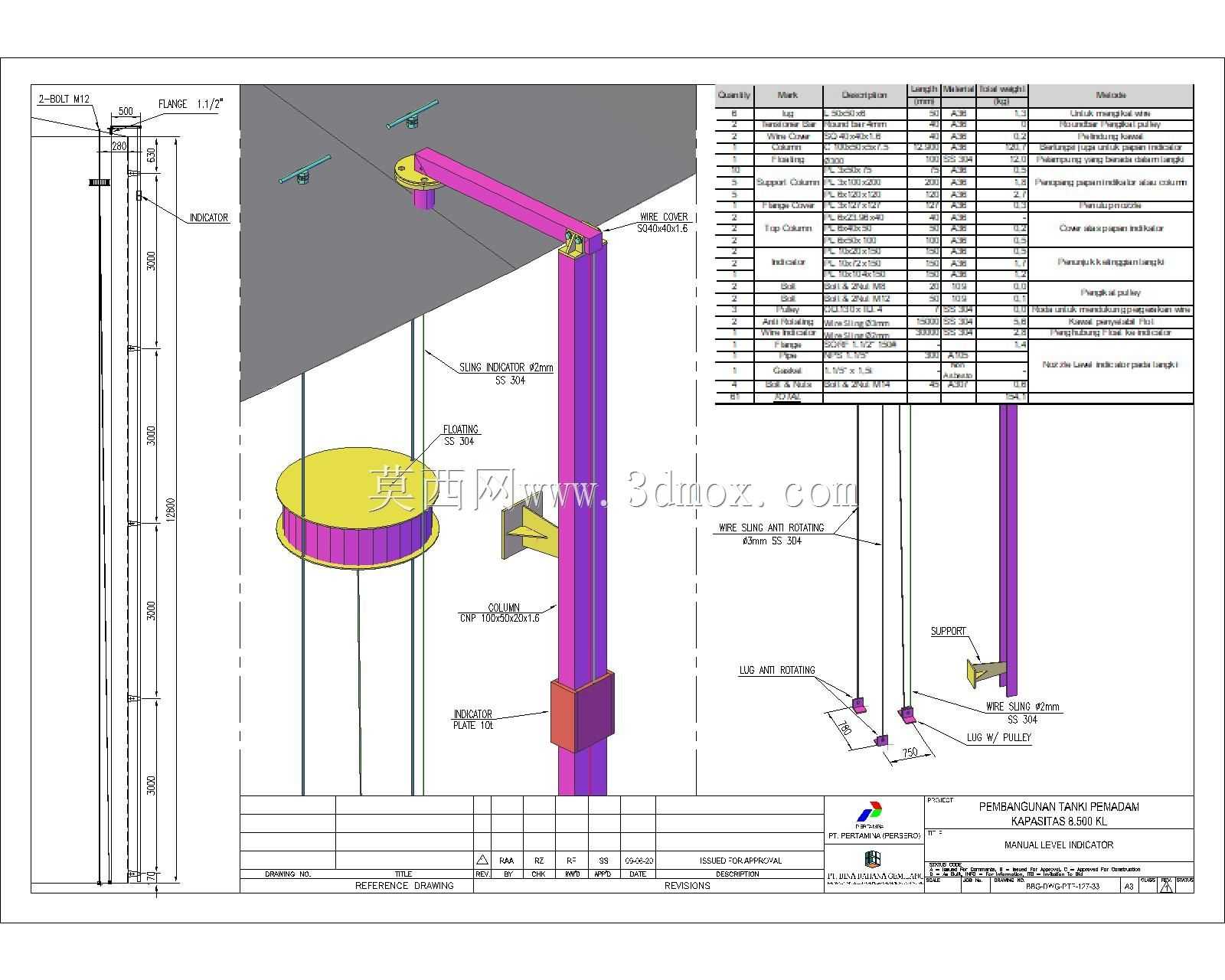

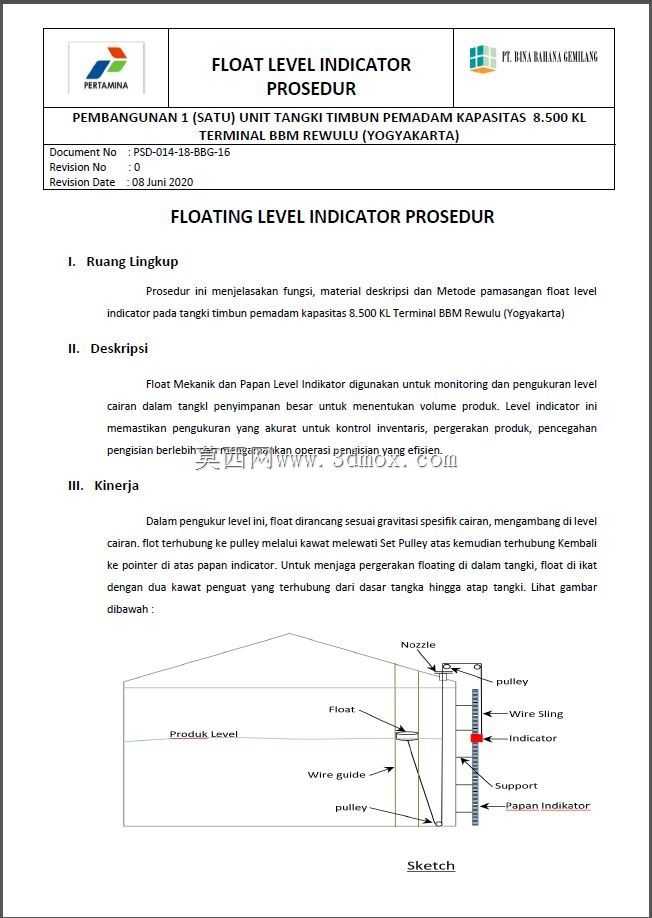

这套浮球液位检测结构主要面向常压储液罐体的液位就地检测场景，在化工溶剂储罐、工业循环水箱、中小型储油槽等场景中应用广泛，无需外接供电即可通过机械联动结构直观反馈罐内液位高度，适合无防爆供电配套、需要直观读取液位的户外或简易工况使用。整套结构采用顶装式安装逻辑，安装基座固定在储罐顶部预留的法兰接口上，垂直导杆从顶部延伸至接近罐底位置，浮球组件套在导杆外侧，随罐内液面升降沿导杆轴向滑动，导杆内部内置磁耦合触发结构，无需机械硬连接即可将浮球的位置信号传递至顶部的指示端，避免了传统连杆式液位计动密封易渗漏的问题。从结构设计逻辑来看，浮球采用中空薄壁圆筒结构，侧壁做加厚加强处理，底部设置限位挡圈避免浮球脱落，浮球内置的磁钢与导杆内的磁触发组件保持恒定的耦合间隙，既不会因为间隙过大丢失信号，也不会因为间隙过小产生滑动卡滞。顶部的指示悬臂从安装基座侧向延伸，末端设置的指示标识对应不同液位区间的刻度，可直接在罐顶旁直观读取液位值，悬臂内部的传动结构完全密封在防护壳内，避免户外粉尘、水汽侵入造成传动卡涩。安装边界方面，导杆的总长度对应储罐的有效液位量程，安装时需保证导杆与罐顶法兰面保持垂直，垂直度偏差需控制在千分之三以内，避免浮球滑动时与导杆产生偏磨；顶部悬臂的伸出长度避开罐顶的加强筋、人孔、接管等附件，预留足够的操作空间用于日常巡检读数。结构中所有与罐内介质接触的部件均采用耐腐材质，适配多数水基、油基介质的使用场景，连接紧固件均做防松处理，避免长期受液面波动振动出现松动。整套结构的运动部件无外露设计，日常维护仅需定期清理浮球表面附着的介质结垢即可，无需拆解核心传动结构，大幅降低了现场运维的工作量。
