萨鲁项目STRAIGNER工业操作平台结构设计

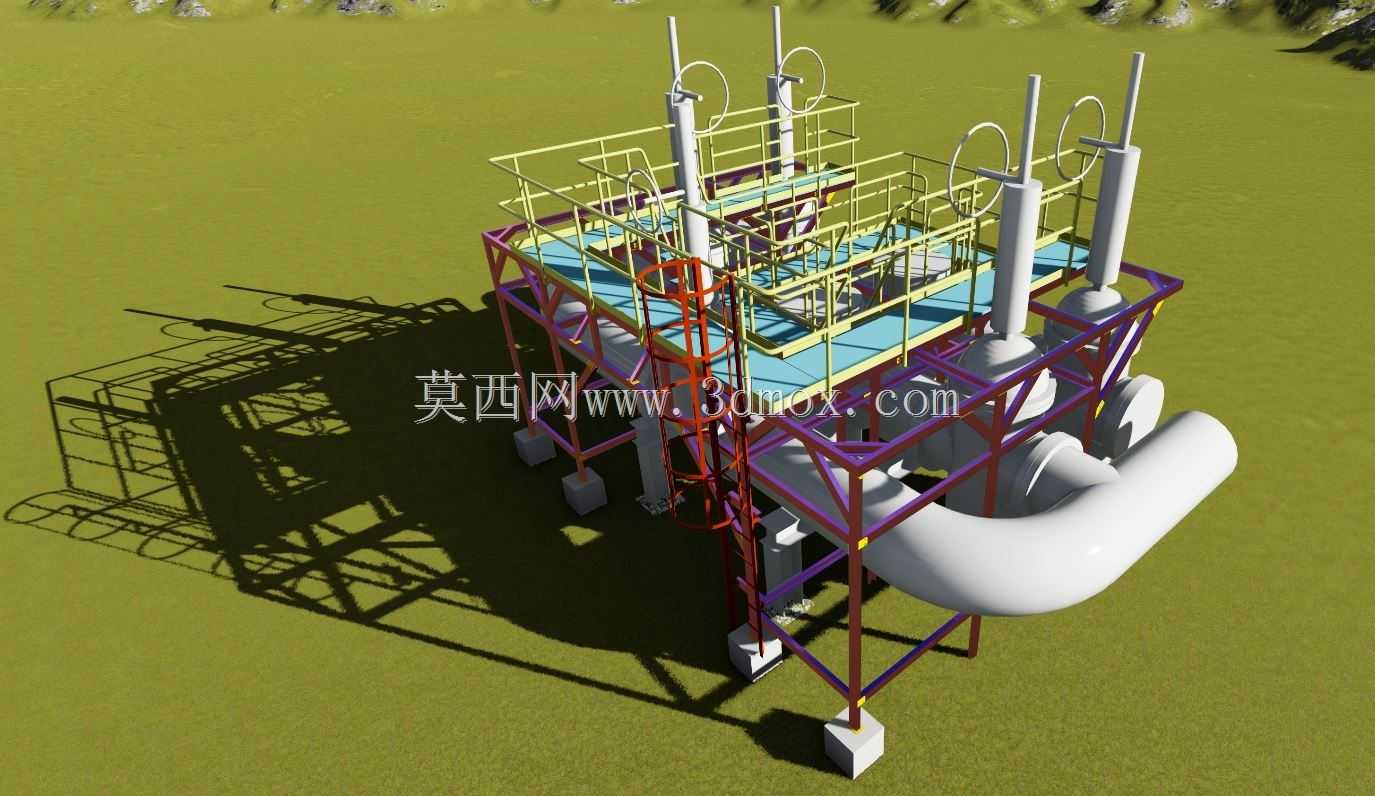

　　这套STRAIGNER平台属于萨鲁项目中的现场工艺操作配套钢结构设施，主要服务于厂区内大型管线与立式工艺设备的日常操作、巡检及维护作业场景，在油气处理、化工介质输送类厂区的户外工艺区应用较为普遍。从结构布局来看，平台采用多层钢架支撑体系，底部通过独立混凝土支墩与地基锚固，支墩位置严格对应上部立柱的荷载传递路径，避免出现偏心受压导致的结构失稳问题。平台作业面铺设防滑花纹钢板，边缘设置1.2米高的双横杆安全护栏，护栏中部预留的环形构件为安全带挂点，满足高空作业的安全防护要求，爬梯采用带护笼的直爬梯结构，从地面直达二层作业面，爬梯踏步做防滑齿处理，适配户外雨雪天气下的通行需求。平台的结构设计充分考虑了配套设备的安装与操作空间，

　　三根立式工艺设备沿平台纵向排布，设备的操作阀门、仪表接口全部朝向作业面一侧，操作人员站在平台上无需探身即可完成阀门启闭、参数读取等常规操作，大口径弯管从平台下部钢架间隙穿过，管线的支吊架直接与平台主横梁连接，既减少了独立管线支架的地基施工量，也保证了管线与平台的振动频率一致，避免共振对管线密封面造成损伤。设计阶段首先根据工艺专业提供的设备定位、管线走向、操作面标高要求确定平台的整体轮廓尺寸，作业面标高比设备最高操作点高出0.8米，保证操作人员有舒适的操作高度，平台的横向宽度预留了1.2米的通行通道，满足两人侧身交会及小型检修工具的搬运需求。钢架主立柱采用H型钢，横梁采用槽钢与角钢组合焊接结构，所有连接节点优先采用螺栓连接，

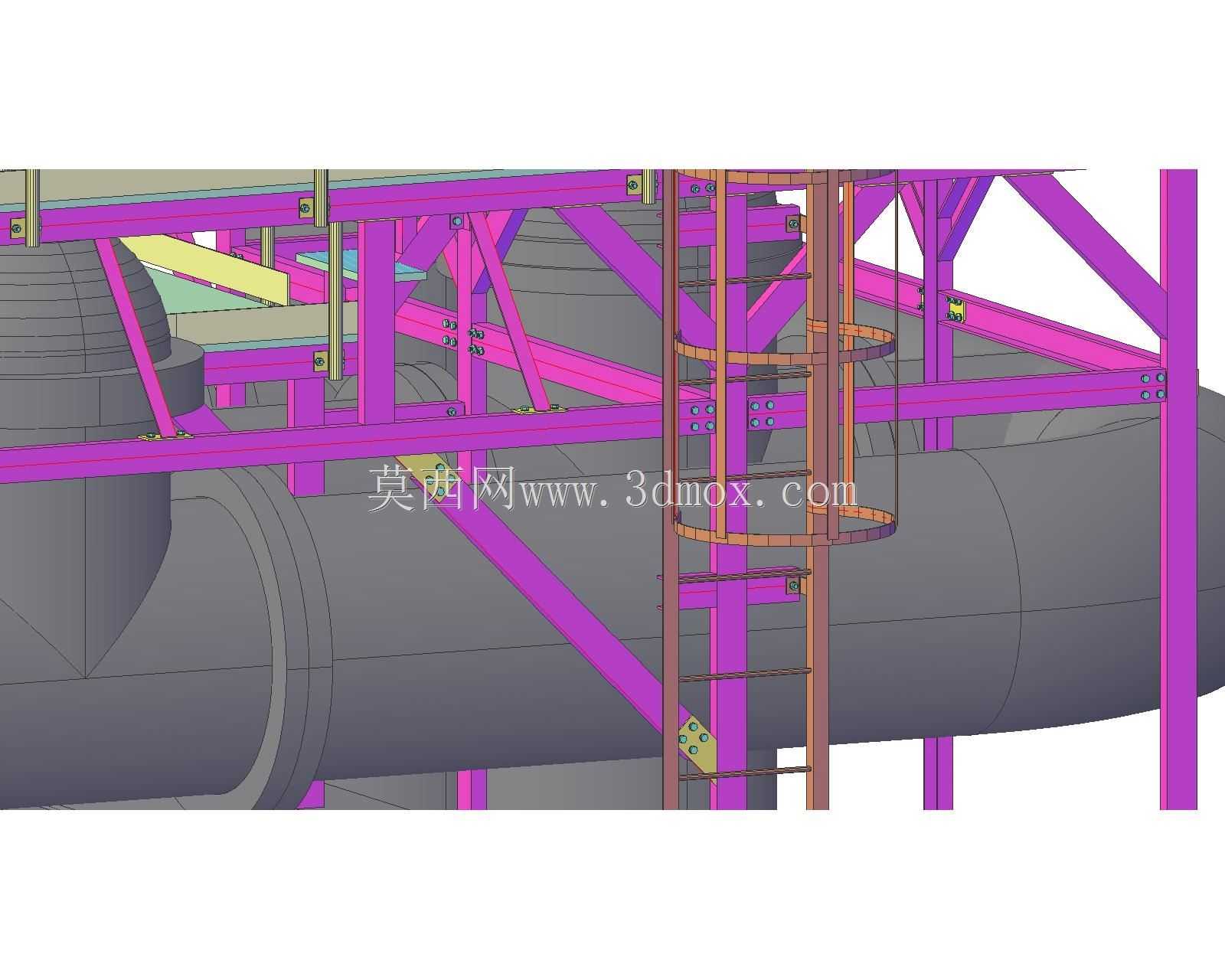

　　方便现场安装与后期局部构件更换，焊接部位全部做防腐处理，适配户外露天环境的防腐蚀要求。安装边界方面，平台底部支墩的预埋螺栓定位误差控制在2mm以内，保证上部钢架安装时无需额外扩孔，平台与周边管线、设备的最小安全距离满足厂区工艺布置规范，护栏外侧与带电设备的安全距离符合高压区域作业要求，爬梯出口处设置安全门，防止非作业人员随意攀爬。平台的荷载设计同时考虑了均布活荷载与设备检修时的集中荷载，作业面均布活荷载按照4kN/㎡设计，可同时容纳8-10名操作人员及配套检修工具，主横梁的集中荷载预留了1t的吊装余量，满足小型设备部件的临时吊装放置需求。管线穿过平台的部位做了柔性密封处理，避免杂物从孔隙掉落至下部设备区，

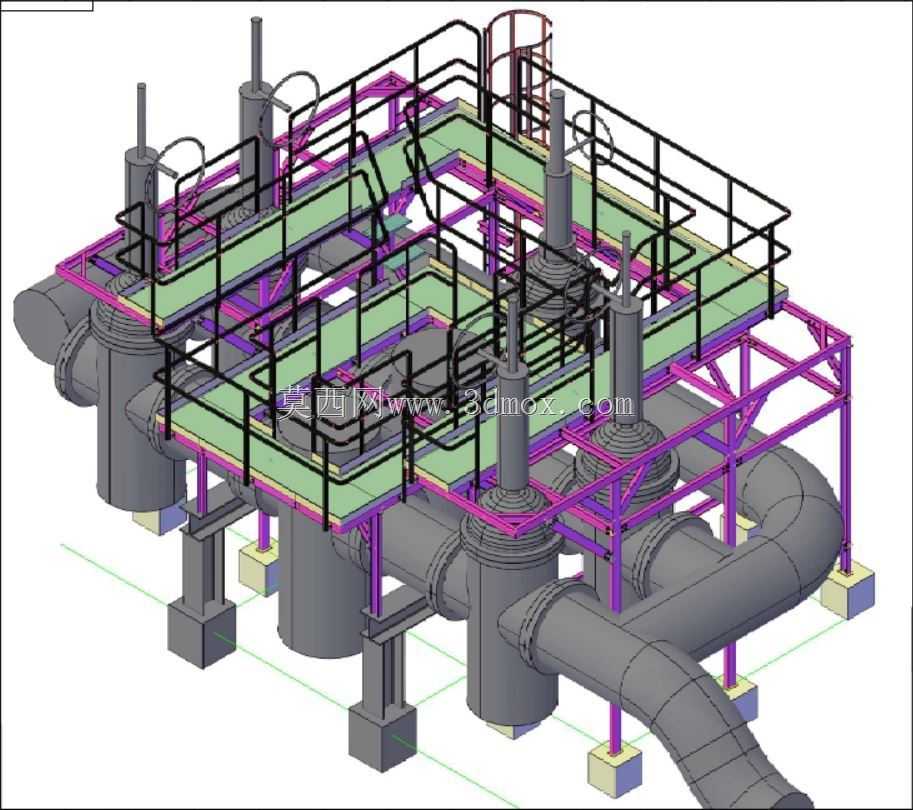

　　平台边缘设置了100mm高的挡脚板，防止工具、零件滚落伤人。从三维建模的角度来看，这套模型完整还原了钢结构的节点连接关系、护栏的排布细节、爬梯的护笼结构以及配套管线与设备的相对位置，可直接用于现场施工交底、结构受力校核以及后期运维的可视化管理，建模过程中对不同构件做了分层处理，方便后续根据实际项目需求调整平台尺寸、护栏高度及爬梯位置，适配不同工艺场景下的操作平台设计需求。
