射线照相检测用可拆卸暗室结构设计

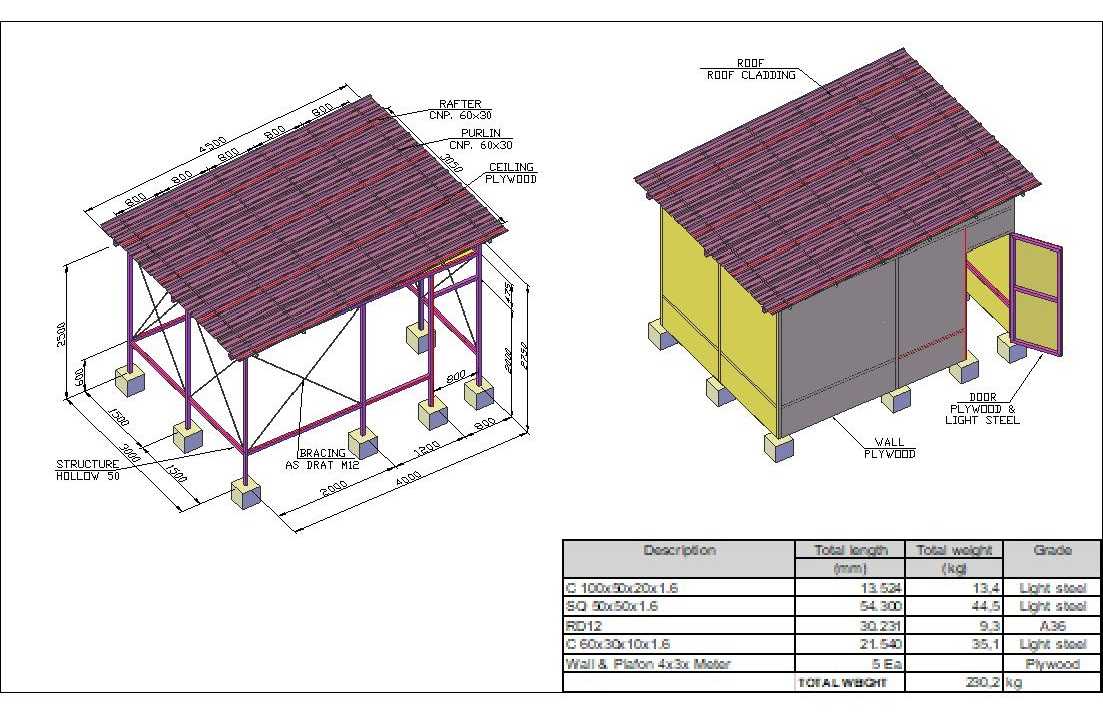

这套结构主要面向野外或车间内的射线照相检测作业场景，解决现场射线作业无固定屏蔽空间、临时搭建防护设施耗时耗力的问题。整体采用轻钢结构框架搭配模块化围护板材，所有构件均采用螺栓连接，无需现场焊接作业，可根据检测点位灵活转运、快速拆装，适配不同场地的临时检测需求。框架主立柱采用矩形冷弯空心型钢，底部设置独立混凝土块式基础墩，每个基础墩与立柱底端通过预埋螺栓固定，可适应不平整的室外场地，无需做大面积硬化处理，单块基础墩的承重完全匹配上部结构荷载，同时避免雨水浸泡导致的框架沉降问题。屋面采用双坡排水形式，坡向角度适配常规降雨区域的排水需求，屋面檩条沿跨度方向等距排布，上方铺设彩钢压型板作为屋面围护，同时在屋面下方预留射线屏蔽层的安装挂点，可根据作业时的射线剂量等级，灵活加装铅板或其他屏蔽材料，满足不同辐射防护等级要求。侧墙围护采用分块拼装式板材，其中一侧设置外开平开门，门体尺寸满足检测人员携带胶片、暗袋及小型检测工具进出需求，门体与门框搭接处设置密封压条，避免射线从缝隙处泄漏，其余三面墙体同样预留屏蔽层安装卡槽，可根据作业时的射线方向调整屏蔽层铺设位置，减少不必要的材料浪费。结构整体的长宽尺寸适配常规中小型工件的射线检测作业空间，内部净空高度满足检测人员站立操作、架设射线机及工件摆放的需求，框架斜撑采用交叉布置形式，沿立柱高度方向分层设置，可有效抵抗野外作业时的侧向风荷载，同时提升整体框架的抗侧移刚度，避免吊装转运过程中框架出现形变。设计过程中充分考虑了构件的通用性，所有型钢构件均采用市场常规规格，无需定制特殊截面材料，损坏后可快速在本地采购替换，围护板材均采用统一模数裁切，拆装时无需特殊标记即可快速对位拼装，单组结构可由3名作业人员在半天内完成搭建或拆除，大幅缩短现场检测的准备周期。框架底部的基础墩采用预制形式，可随结构一同转运，现场无需浇筑混凝土，作业完成后可全部拆除清运，不会在作业场地遗留建筑垃圾，适配厂区内临时检测、野外施工现场探伤、户外工程构件抽检等多种无固定检测工位的作业场景，同时结构的围护板材可根据使用需求更换为透光材料，满足非射线作业时的临时储物、工件临时存放等拓展用途。
