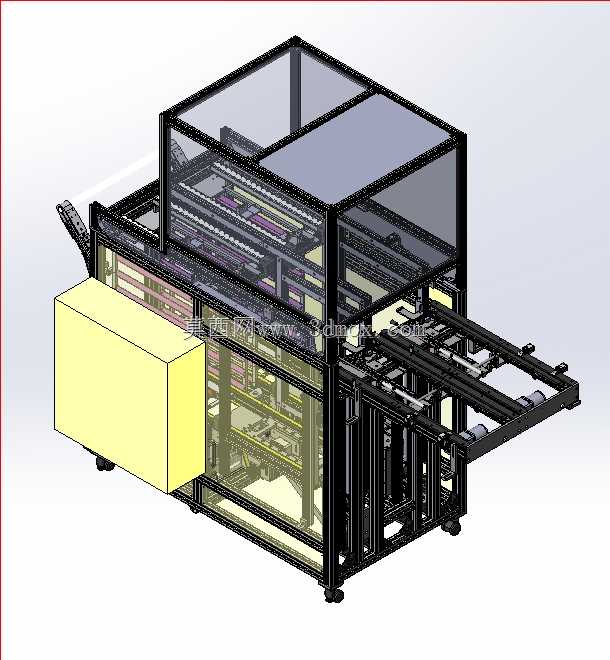

自动化BT料件上料输送机架设备

该设备主要应用于3C电子、精密零部件加工等离散制造产线的前端上料工位，衔接人工备料区域与自动化加工主设备，解决传统人工上料效率低、对位精度差、重复劳动强度大的行业痛点，适配多规格BT类料件的批量转运上料需求，可直接对接贴装、检测、组装等多类下游生产工位，无需额外增设中转接驳机构。设备整体采用方通焊接机架作为主体承载结构，外围配置透明亚克力防护围板，既可以清晰观察内部机构运行状态，也能避免人员误触运动部件引发安全风险，底部配置可调式支撑脚杯，可适配地面存在小幅高度差的车间安装场景，安装时仅需预留对应长宽的操作维护空间，侧边预留的检修门可满足日常维护时快速触及内部传动组件的需求。设备左侧设置料件放置工位，可承接人工从手推车转运来的整批待加工料件，无需人工逐件摆放对位，内部通过多组线性导轨搭配同步带传动机构，实现料件的平稳抬升与横向输送，将料件精准推送至右侧的出料接驳轨道，出料端可直接对接下游设备的进料口，全程无需人工干预即可完成料件从备料区到加工位的自动转运。设计过程中充分考虑了料件转运的平稳性需求，传动路径上设置多组导向限位结构，避免料件在输送过程中出现偏移、卡滞问题，机架内部预留了充足的电气元件安装空间，可根据实际产线需求加装检测传感器、定位挡停机构，适配不同尺寸规格的料件上料需求，整体结构采用模块化设计思路，各功能单元可单独拆分维护，降低后期运维的时间成本。设备的输送节拍可根据下游产线的生产速度灵活调整，既可以满足小批量多批次的柔性生产需求，也能适配高速量产产线的连续上料要求，防护结构的设计兼顾了安全性与可视性，操作人员在设备外部即可快速判断料件输送状态，及时处理缺料、卡料等异常情况，大幅提升产线整体运行效率。
